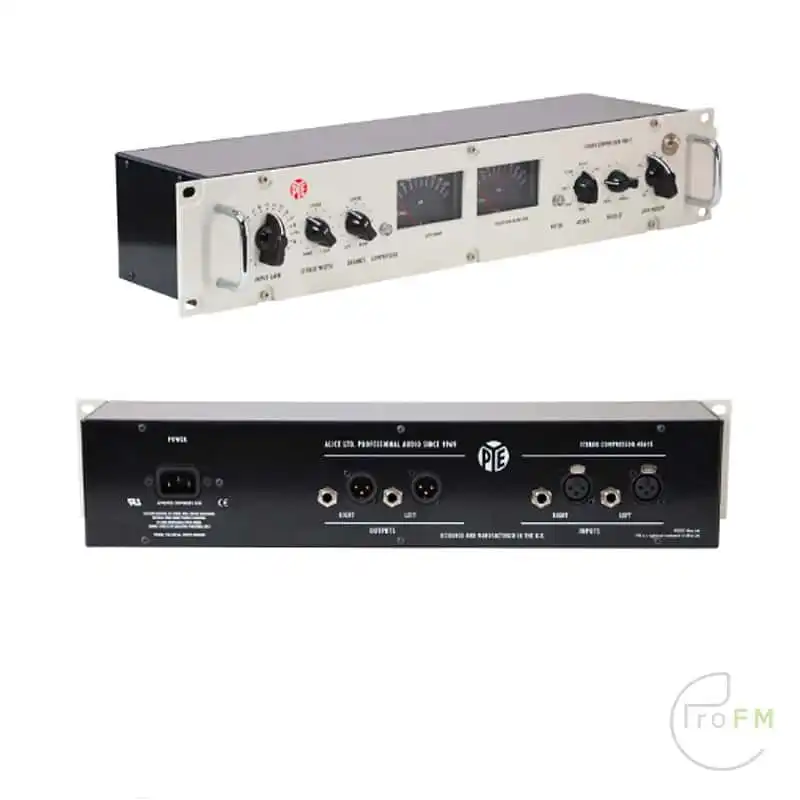

Alice PYE 4061S Stereo Feed Forward Compressor

$2 154.60

Alice PYE 4061S Stereo Feed Forward Compressor

Verbeter je audio-ervaring met de Alice PYE 4061S Stereo Feed Forward Compressor limiter. De geavanceerde technologie detecteert inkomende signalen snel en optimaliseert de output door middel van nauwkeurige aanpassing van de versterking.

Beschrijving

Alice PYE 4061S Stereo Feed Forward Compressor

De Pye Compressor 4061S De 4061S is een tweekanaals analoge begrenzer/compressor ontworpen voor compressie, begrenzing en stereo-effecten en mastering niveaus.

De vroege PYE compressoren, het BBC type 4060, 4061 en andere, waren mono-eenheden die gebruik maakten van het principe van pulsbreedte modulatie. Het was een baanbrekend ontwerp dat een norm stelde voor de technologie van die tijd. Die technologie werkte goed, maar had beperkingen wat betreft geluidsprestaties. De nieuwe PYE compressor 4061S is ook een grondcompressor.
Het breukontwerp is een her toepassing van het eerdere werk van Ted Fletcher aan opwindende opto compressoren, gecombineerd met de voordelen van feed forward technologie.

De PYE 4061S in detail
Een stereopaar audio-ingangen voedt via XLR of gebalanceerde jack-connectors via output routing relais naar precisie balancerings transformatoren die werken volgens Ted Fletcher’s ‘current mode’-ontwerp dat extreem lineaire output produceert met minimale vervorming.

Een verlichte ‘compressor’-schakelaar bedient de ingangsrelais en schakelt de uitgangsconnectoren om van direct (of by-pass) naar gecomprimeerd (compressoruitgang). De stereo audio komt dan in een ‘som en verschil’ matrix waar een breedteregelaar het ‘verschil’ signaal beïnvloedt en de breedte van het stereobeeld instelt.

Een voeding van het ‘som’-signaal voedt filternetwerken en wordt omgezet in een zorgvuldig geregelde gelijkstroom met regelaars voor de aanvals- en vertragingssnelheid.

De ‘som en verschil’ (M en S) audio wordt rechtstreeks naar een paar stroom gestuurde (trans conductantie) versterkers geleid die in versterkingsregeling staan door de DC stuurstroom en in terugkoppeling werken rond een paar precisie operationele versterkers met lage vervorming.

Bufferversterkers zetten het gecomprimeerde M- en S-geluid terug naar ‘links en rechts’, ze worden beïnvloed door de ‘gain make up’-regeling en drijven gespecialiseerde uitgangstransformatoren van hoge kwaliteit aan.
Gebalanceerde uitgangen zijn beschikbaar op zowel XLR- als jack-connectoren. Het audio volumeniveau wordt weergegeven op een paar verlichte piek programmameters die speciaal voor het PYE 4061S-project zijn ontwikkeld.

Een verlichte schakelaar selecteert ofwel een normale modus van linker en rechter uitgangen, of de linker meter toont een mono (som) signaal vanaf een punt voor de uitgang ‘gain make up’ regelaar, en een meting van de gain reductie op de rechter meter.

Werking begrenzer

De werking van de limiter/compressor-sectie is niet eenvoudig. De sidechain (het audiosignaal dat wordt doorgeleid naar de bedieningselementen) heeft een by-pass filter dat korte audiostoten onmiddellijk doorlaat. Hierdoor kan de regelversterker (een transconductieversterker) extreem snel reageren, in de orde van microseconden.
Verdere filters stellen de normale attacktijd in, die kan worden geregeld met de attackschakelaar die de tijd bepaalt die de compressor nodig heeft om te werken. Een luid signaal komt langs en als het een voorbijgaande ‘uitbarsting’ van geluid bevat, dan regelt het voorbijgaande filter dit. Het duurt dan een fractie van een seconde voordat de compressor het hoofdgeluidsniveau ‘vangt’, de ‘attack’ bepaalt hoe klein deze fractie is.

Het feed forward systeem maakt extreem snelle en nauwkeurige attacktijden mogelijk met nul overshoot; dus als er een voorbijgaande ‘piek’ verschijnt, wordt deze apart geregeld (beperkt), ongeacht welke attacktijd is geselecteerd. Het karakter van het geluid van de compressor wordt aanzienlijk beïnvloed door de attackregeling. Een ingenieursvriendelijke functie is de ‘comp off’ stand, die de compressieversterkers uitschakelt terwijl de systeemversterking behouden blijft.

Luidheid

De 4061S is bij uitstek geschikt voor het regelen van de waargenomen luidheid, wat essentieel is voor het overbrengen van programmamateriaal naar streamingdiensten zoals Spotify of YouTube.
Hij blinkt uit in heldere hoorbaarheid zonder vervorming. Door de ingangsregelaar te verhogen, nadert het geluidsniveau een limiterpiek, waardoor tegelijkertijd de compressieverhouding en de waargenomen luidheid worden verhoogd.

De PYE 4061S gebruiken

Het is de moeite waard om er aan het begin op te wijzen dat het audio-uitgangsniveau erg hoog kan zijn en dat het gemakkelijk is om de volgende apparatuur te overbelasten.

De ingangsversterkingsregelaar is gemarkeerd met geschatte systeemversterkingen van 0dB tot +20dB, dit is voor het gemak van technici om te herkennen dat er een hoge volumeversterking in het systeem kan zitten die niet noodzakelijk hoorbaar is aan de uitgang omdat de 4061S de uitgang begrenst.

Houd de regelaar van de ‘make-up gain’ in het begin laag. Bij het starten is het aan te raden om de meterschakelaar in te schakelen, dit geeft direct een indicatie van wat er gebeurt met het geluid vlak voor de make up gain control en geeft tegelijkertijd een indicatie van de volume compressie. Als de meterschakelaar is ingedrukt (verlicht), geeft de LH-meter de som van het L- en R-geluid weer. Zowel de attack als de release controls hebben een zeer groot bereik. Neem de instellingen in de tabel op de volgende pagina als uitgangspunt.

INPUT 20Kohms gebalanceerde transformator, XLR- en TRS-aansluiting
– OUTPUTS 56 ohm gebalanceerde transformator, XLR- en TRS-aansluiting
– VERMOGEN FREQUENTIEBEREIK +0 -0,2dB 20Hz tot 20KHz
(40Hz tot 10KHz binnen 0,06dB)
– HARMONISCHE VERSTORING bij 1KHz bij normaal bedrijfsniveau 0,01%
2e orde 0,03% 3e orde. LF-vervorming afhankelijk van afgifte
instellingen
– GELUID ca. 110 dB onder piekbedrijfsniveau
– SYSTEM GAIN max 30dB.
– MAX LEVELS, INPUT +30dBu, OUTPUT +28dBu
– NORMAAL GEBRUIKNIVEAU beperkt tot +8dB piek
– GEWICHT 2,8 kg
– POWER 95 tot 245VAC 5 watt max.

Beschrijving

Alice PYE 4061S Stereo Feed Forward Compressor

De Pye Compressor 4061S De 4061S is een tweekanaals analoge begrenzer/compressor ontworpen voor compressie, begrenzing en stereo-effecten en mastering niveaus.

De vroege PYE compressoren, het BBC type 4060, 4061 en andere, waren mono-eenheden die gebruik maakten van het principe van pulsbreedte modulatie. Het was een baanbrekend ontwerp dat een norm stelde voor de technologie van die tijd. Die technologie werkte goed, maar had beperkingen wat betreft geluidsprestaties. De nieuwe PYE compressor 4061S is ook een grondcompressor.
Het breukontwerp is een her toepassing van het eerdere werk van Ted Fletcher aan opwindende opto compressoren, gecombineerd met de voordelen van feed forward technologie.

De PYE 4061S in detail
Een stereopaar audio-ingangen voedt via XLR of gebalanceerde jack-connectors via output routing relais naar precisie balancerings transformatoren die werken volgens Ted Fletcher’s ‘current mode’-ontwerp dat extreem lineaire output produceert met minimale vervorming.

Een verlichte ‘compressor’-schakelaar bedient de ingangsrelais en schakelt de uitgangsconnectoren om van direct (of by-pass) naar gecomprimeerd (compressoruitgang). De stereo audio komt dan in een ‘som en verschil’ matrix waar een breedteregelaar het ‘verschil’ signaal beïnvloedt en de breedte van het stereobeeld instelt.

Een voeding van het ‘som’-signaal voedt filternetwerken en wordt omgezet in een zorgvuldig geregelde gelijkstroom met regelaars voor de aanvals- en vertragingssnelheid.

De ‘som en verschil’ (M en S) audio wordt rechtstreeks naar een paar stroom gestuurde (trans conductantie) versterkers geleid die in versterkingsregeling staan door de DC stuurstroom en in terugkoppeling werken rond een paar precisie operationele versterkers met lage vervorming.

Bufferversterkers zetten het gecomprimeerde M- en S-geluid terug naar ‘links en rechts’, ze worden beïnvloed door de ‘gain make up’-regeling en drijven gespecialiseerde uitgangstransformatoren van hoge kwaliteit aan.
Gebalanceerde uitgangen zijn beschikbaar op zowel XLR- als jack-connectoren. Het audio volumeniveau wordt weergegeven op een paar verlichte piek programmameters die speciaal voor het PYE 4061S-project zijn ontwikkeld.

Een verlichte schakelaar selecteert ofwel een normale modus van linker en rechter uitgangen, of de linker meter toont een mono (som) signaal vanaf een punt voor de uitgang ‘gain make up’ regelaar, en een meting van de gain reductie op de rechter meter.

Werking begrenzer

De werking van de limiter/compressor-sectie is niet eenvoudig. De sidechain (het audiosignaal dat wordt doorgeleid naar de bedieningselementen) heeft een by-pass filter dat korte audiostoten onmiddellijk doorlaat. Hierdoor kan de regelversterker (een transconductieversterker) extreem snel reageren, in de orde van microseconden.
Verdere filters stellen de normale attacktijd in, die kan worden geregeld met de attackschakelaar die de tijd bepaalt die de compressor nodig heeft om te werken. Een luid signaal komt langs en als het een voorbijgaande ‘uitbarsting’ van geluid bevat, dan regelt het voorbijgaande filter dit. Het duurt dan een fractie van een seconde voordat de compressor het hoofdgeluidsniveau ‘vangt’, de ‘attack’ bepaalt hoe klein deze fractie is.

Het feed forward systeem maakt extreem snelle en nauwkeurige attacktijden mogelijk met nul overshoot; dus als er een voorbijgaande ‘piek’ verschijnt, wordt deze apart geregeld (beperkt), ongeacht welke attacktijd is geselecteerd. Het karakter van het geluid van de compressor wordt aanzienlijk beïnvloed door de attackregeling. Een ingenieursvriendelijke functie is de ‘comp off’ stand, die de compressieversterkers uitschakelt terwijl de systeemversterking behouden blijft.

Luidheid

De 4061S is bij uitstek geschikt voor het regelen van de waargenomen luidheid, wat essentieel is voor het overbrengen van programmamateriaal naar streamingdiensten zoals Spotify of YouTube.
Hij blinkt uit in heldere hoorbaarheid zonder vervorming. Door de ingangsregelaar te verhogen, nadert het geluidsniveau een limiterpiek, waardoor tegelijkertijd de compressieverhouding en de waargenomen luidheid worden verhoogd.

De PYE 4061S gebruiken

Het is de moeite waard om er aan het begin op te wijzen dat het audio-uitgangsniveau erg hoog kan zijn en dat het gemakkelijk is om de volgende apparatuur te overbelasten.

De ingangsversterkingsregelaar is gemarkeerd met geschatte systeemversterkingen van 0dB tot +20dB, dit is voor het gemak van technici om te herkennen dat er een hoge volumeversterking in het systeem kan zitten die niet noodzakelijk hoorbaar is aan de uitgang omdat de 4061S de uitgang begrenst.

Houd de regelaar van de ‘make-up gain’ in het begin laag. Bij het starten is het aan te raden om de meterschakelaar in te schakelen, dit geeft direct een indicatie van wat er gebeurt met het geluid vlak voor de make up gain control en geeft tegelijkertijd een indicatie van de volume compressie. Als de meterschakelaar is ingedrukt (verlicht), geeft de LH-meter de som van het L- en R-geluid weer. Zowel de attack als de release controls hebben een zeer groot bereik. Neem de instellingen in de tabel op de volgende pagina als uitgangspunt.

Specificaties

INPUT 20Kohms gebalanceerde transformator, XLR- en TRS-aansluiting
– OUTPUTS 56 ohm gebalanceerde transformator, XLR- en TRS-aansluiting
– VERMOGEN FREQUENTIEBEREIK +0 -0,2dB 20Hz tot 20KHz
(40Hz tot 10KHz binnen 0,06dB)
– HARMONISCHE VERSTORING bij 1KHz bij normaal bedrijfsniveau 0,01%
2e orde 0,03% 3e orde. LF-vervorming afhankelijk van afgifte
instellingen
– GELUID ca. 110 dB onder piekbedrijfsniveau
– SYSTEM GAIN max 30dB.
– MAX LEVELS, INPUT +30dBu, OUTPUT +28dBu
– NORMAAL GEBRUIKNIVEAU beperkt tot +8dB piek
– GEWICHT 2,8 kg
– POWER 95 tot 245VAC 5 watt max.

Extra informatie

Gewicht 4 kg
Afmetingen 55 × 35 × 15 cm
