AVT MAGIC AE4 DAB/DAB+ Audio Encoder

$5 346.00

AVT MAGIC AE4 DAB/DAB+ audio-encoder

De MAGIC AE4 DAB/DAB+ encoder biedt in de standaardversie één DAB/DAB+ hardware-encoder en kan optioneel worden uitgebreid met drie extra encoders.

Beschrijving

AVT MAGIC AE4 DAB/DAB+ Audio Encoder

De MAGIC AE4 DAB/DAB+ encoder biedt in de standaardversie één DAB/DAB+ hardware-encoder en kan optioneel worden uitgebreid met drie extra encoders. Elk van de vier kanalen is onafhankelijk en kan onafhankelijk worden geconfigureerd als DAB- of DAB+-encoder. Het systeem is gerealiseerd in een compact, ventilator loos en op DSP gebaseerd ontwerp. De audioprogramma’s kunnen worden aangeleverd via de vier digitale AES/EBU stereo interfaces. Er is ook een analoge stereo-interface beschikbaar.

Het PAD wordt gewoonlijk ingevoerd via de Ensemble Multiplexer, die het PAD scant via het retourpad van het transmissieprotocol op de encoder. Alle PAD-diensten die door de multiplexer worden ondersteund, kunnen worden gebruikt.
Naast PAD kan ook service-informatie zoals het programmatype (PTY) en de verkeersaankondiging (TA) voor elk programma via UECP worden verzonden. Het activeren van een verkeersbericht kan eenvoudig worden geïmplementeerd via een TTL-contact.

Als transmissieprotocollen met her configuratie mogelijkheid en PAD-invoeging ondersteunt het systeem de eigen standaarden AVTMUX, FhG MuxEnc, AVTVDL en ODR DabMux.
Dankzij de EDI-standaard (ETI) kan het systeem ook worden aangesloten op vrijwel elke Ensemble Multiplexer van andere fabrikanten. In dit geval is her configuratie en PAD-voeding vanuit de multiplexer echter niet mogelijk, omdat EDI geen besturingsinformatie kan overdragen.



Kenmerken:

  • DSP-gebaseerde Quad Hardware Encoder
  • MPEG4 HE-AAC v2 (ETSI TS 102 563)
  • ISO/MPEG 1/2 Laag 2 (ETSI TS 103 466)
  • Audio via IP naar multiplexer Ensemble
  • AVTMUX met beveiligde streaming
  • Besturingsdecoder
MAGIC AE4 DAB/DAB+ Audio Encoder Upgrade 1-kanaals

De MAGIC AE4 DAB/DAB+ Encoder biedt in de standaardversie één DAB/DAB+ hardware-encoder en kan optioneel worden uitgebreid met drie extra encoders. Elk van de vier kanalen is onafhankelijk en kan onafhankelijk worden geconfigureerd als DAB- of DAB+-encoder.

AES67 8-kanalen upgrade

Met de AES67 software-upgrade zijn acht extra audiokanalen RX (1 stream) en twee extra audiokanalen TX (1 stream) optioneel beschikbaar over IP via AES67.
AES67 is de kleinste gemene deler van verschillende vergelijkbare technologieën en zorgt voor communicatie tussen bijvoorbeeld AES67-compatibele Dante- en Ravenna-apparaten.

Module Ravenna

Met de Ravenna/AES67 interfacekaart voor MAGIC AE4-apparaten kunnen 32 audio-ingangen/uitgangen via IP worden gerouteerd naar Ravenna®- of AES67-compatibele mixers.
De module ondersteunt al de NMOS-specificaties voor Discovery & Registration en Device Connection Management, wat de integratie in grootschalige AoIP-netwerken aanzienlijk vergemakkelijkt.
Deze functie omvat 2 LAN-interfaces voor Ravenna®.

Upgrade audioback-up

Met de Audio Backup Upgrade is automatisch overschakelen van AES67 naar AES/EBU mogelijk. Hiervoor is de optionele AES67 8-kanaals upgrade vereist.

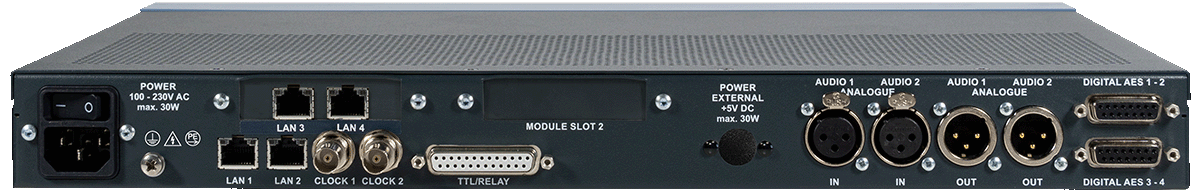

Dubbele LAN-upgrade

Met de Dual LAN Upgrade kan het systeem worden uitgebreid met twee extra LAN-interfaces, zodat er in totaal vier LAN-interfaces beschikbaar zijn.

MAGIC AE4 Dual LAN

Interface MAGIC Ravenna

Met de Ravenna/AES67 interfacekaart kunnen 32 audio-ingangen/uitgangen via IP worden gerouteerd naar Ravenna® of AES67-compatibele mixers. De module ondersteunt al de NMOS-specificaties voor Discovery & Registration en Device Connection Management, wat de integratie in grootschalige AoIP-netwerken aanzienlijk vergemakkelijkt. Deze functie omvat 2 LAN-interfaces voor Ravenna®.

EDI(ETI) + FhG MuxEnc

Om de encoders te gebruiken met niet-AVT multiplexers, is de EDI upgrade vereist. Het MuxEnc-protocol is ook vereist om FhG-multiplexers aan te sluiten.

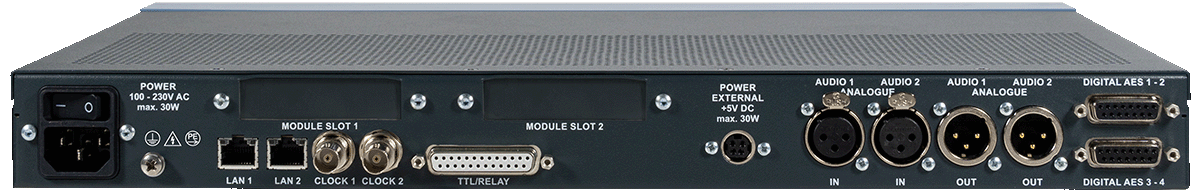

Redundante voeding

Optioneel kan een redundante voeding gebruikt worden, de 5V DC tafelvoeding is inbegrepen in deze hardware-upgrade.



MAGISCH AE4 rPSU

Beschrijving

AVT MAGIC AE4 DAB/DAB+ Audio Encoder

De MAGIC AE4 DAB/DAB+ encoder biedt in de standaardversie één DAB/DAB+ hardware-encoder en kan optioneel worden uitgebreid met drie extra encoders. Elk van de vier kanalen is onafhankelijk en kan onafhankelijk worden geconfigureerd als DAB- of DAB+-encoder. Het systeem is gerealiseerd in een compact, ventilator loos en op DSP gebaseerd ontwerp. De audioprogramma’s kunnen worden aangeleverd via de vier digitale AES/EBU stereo interfaces. Er is ook een analoge stereo-interface beschikbaar.

Het PAD wordt gewoonlijk ingevoerd via de Ensemble Multiplexer, die het PAD scant via het retourpad van het transmissieprotocol op de encoder. Alle PAD-diensten die door de multiplexer worden ondersteund, kunnen worden gebruikt.
Naast PAD kan ook service-informatie zoals het programmatype (PTY) en de verkeersaankondiging (TA) voor elk programma via UECP worden verzonden. Het activeren van een verkeersbericht kan eenvoudig worden geïmplementeerd via een TTL-contact.

Als transmissieprotocollen met her configuratie mogelijkheid en PAD-invoeging ondersteunt het systeem de eigen standaarden AVTMUX, FhG MuxEnc, AVTVDL en ODR DabMux.
Dankzij de EDI-standaard (ETI) kan het systeem ook worden aangesloten op vrijwel elke Ensemble Multiplexer van andere fabrikanten. In dit geval is her configuratie en PAD-voeding vanuit de multiplexer echter niet mogelijk, omdat EDI geen besturingsinformatie kan overdragen.



Kenmerken:

  • DSP-gebaseerde Quad Hardware Encoder
  • MPEG4 HE-AAC v2 (ETSI TS 102 563)
  • ISO/MPEG 1/2 Laag 2 (ETSI TS 103 466)
  • Audio via IP naar multiplexer Ensemble
  • AVTMUX met beveiligde streaming
  • Besturingsdecoder
Opties en upgrades
MAGIC AE4 DAB/DAB+ Audio Encoder Upgrade 1-kanaals

De MAGIC AE4 DAB/DAB+ Encoder biedt in de standaardversie één DAB/DAB+ hardware-encoder en kan optioneel worden uitgebreid met drie extra encoders. Elk van de vier kanalen is onafhankelijk en kan onafhankelijk worden geconfigureerd als DAB- of DAB+-encoder.

AES67 8-kanalen upgrade

Met de AES67 software-upgrade zijn acht extra audiokanalen RX (1 stream) en twee extra audiokanalen TX (1 stream) optioneel beschikbaar over IP via AES67.
AES67 is de kleinste gemene deler van verschillende vergelijkbare technologieën en zorgt voor communicatie tussen bijvoorbeeld AES67-compatibele Dante- en Ravenna-apparaten.

Module Ravenna

Met de Ravenna/AES67 interfacekaart voor MAGIC AE4-apparaten kunnen 32 audio-ingangen/uitgangen via IP worden gerouteerd naar Ravenna®- of AES67-compatibele mixers.
De module ondersteunt al de NMOS-specificaties voor Discovery & Registration en Device Connection Management, wat de integratie in grootschalige AoIP-netwerken aanzienlijk vergemakkelijkt.
Deze functie omvat 2 LAN-interfaces voor Ravenna®.

Upgrade audioback-up

Met de Audio Backup Upgrade is automatisch overschakelen van AES67 naar AES/EBU mogelijk. Hiervoor is de optionele AES67 8-kanaals upgrade vereist.

Dubbele LAN-upgrade

Met de Dual LAN Upgrade kan het systeem worden uitgebreid met twee extra LAN-interfaces, zodat er in totaal vier LAN-interfaces beschikbaar zijn.

MAGIC AE4 Dual LAN

Interface MAGIC Ravenna

Met de Ravenna/AES67 interfacekaart kunnen 32 audio-ingangen/uitgangen via IP worden gerouteerd naar Ravenna® of AES67-compatibele mixers. De module ondersteunt al de NMOS-specificaties voor Discovery & Registration en Device Connection Management, wat de integratie in grootschalige AoIP-netwerken aanzienlijk vergemakkelijkt. Deze functie omvat 2 LAN-interfaces voor Ravenna®.

EDI(ETI) + FhG MuxEnc

Om de encoders te gebruiken met niet-AVT multiplexers, is de EDI upgrade vereist. Het MuxEnc-protocol is ook vereist om FhG-multiplexers aan te sluiten.

Redundante voeding

Optioneel kan een redundante voeding gebruikt worden, de 5V DC tafelvoeding is inbegrepen in deze hardware-upgrade.



MAGISCH AE4 rPSU

Extra informatie

Gewicht 7 kg
Afmetingen 55 × 40 × 20 cm
