AVT MAGIC DABMUX plus Monitoring Ontvanger

$5 184.00

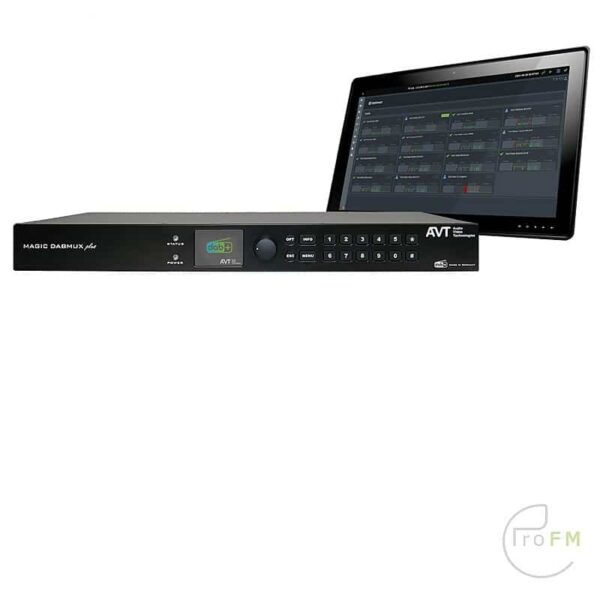

AVT MAGIC DABMUX plus Monitoring Ontvanger

De MAGIC DABMUX plus Monitoring Decoder maakt monitoring van het DAB-transmissiesignaal op elke locatie in het EDI-distributienetwerk mogelijk. Afhankelijk van de configuratie worden tot 50 EDI-stromen bewaakt en gecontroleerd op fouten.

Beschrijving

AVT MAGIC DABMUX plus Monitoring Ontvanger

De MAGIC DABMUX plus Monitoring Decoder maakt monitoring van het DAB-transmissiesignaal op elke locatie in het EDI-distributienetwerk mogelijk. Afhankelijk van de configuratie worden tot 50 EDI-stromen bewaakt en gecontroleerd op fouten. Een ensemble kan volledig gedecodeerd worden, waarbij tot 25 programma’s tegelijkertijd gedecodeerd en beluisterd kunnen worden.

Standaard staat het systeem het gebruik van één EDI-ingang en één decoder incl. toe. servicemonitor en gelijktijdige DLS- en SLS-decodering voor alle programma’s.
Het systeem is gebaseerd op ons betrouwbare DSP-gebaseerde hardware platform dat ook wordt gebruikt in de MAGIC DABMUX plus multiplexer.

De comfortabele webinterface toont alle bewaakte EDI-stromen in een overzicht. Met de servicemonitor incl. webstreamdecoder kan het geselecteerde programma rechtstreeks in de browser worden beluisterd. Daarnaast is een uitgang via AES67 beschikbaar.
Alle gedecodeerde programma’s kunnen worden weergegeven met audioniveaus en PAD (diavoorstelling en dynamische labels).

Relevante informatie wordt tegelijkertijd op verschillende niveaus gecontroleerd:

  • EDI-ingangsbewaking voor alle (maximaal) 50 EDI-stromen
  • Ensemble- en service-informatie (ID, label, tijd, ensemble, belasting) voor de momenteel geselecteerde ingang.
  • Audio- en PAD-decodering voor de momenteel geselecteerde service/subkanaal.
  • Servicelogo extractie voor elk programma.

Statistieken, ensemblegebeurtenissen, waarschuwingen en fouten worden opgeslagen in het logbestand van het apparaat. De logboekvermeldingen kunnen worden gefilterd om alleen relevante informatie weer te geven.
Integratie in een netwerkbeheersysteem is ook mogelijk via SNMP. Optioneel kan het systeem ook extern worden gecontroleerd via de AVT DAB System Manager.

Kenmerken:

  • DAB- & DAB+-monitor decoder
  • Tot 50 x EDI-ingang voor bewaking
  • 1 x ETI-module (optioneel)
  • 1 x Ravenna-module (optioneel)
  • Tot 25 x audioprogramma’s (decoderen en monitoren)
  • Het audiosignaal bewaken
  • Geïntegreerde niveaumeting
  • 3 LAN-interfaces voor EDI, besturing en AES67
  • Ember+, SNMP v1/v2c
  • Bewaking van alle service-informatie
  • PAD- en NPAD-bewaking
  • TB-monitoring, PTy-analyse
  • Service Logo Extractie
  • Geïntegreerd foutgeheugen met datum en tijd
  • Intuïtieve configuratie- en bewakingssoftware
Uitbreiding EDI-invoer

De EDI Input Extension breidt de MAGIC DABMUX plus Decoder uit met een extra EDI-ingang die kan worden bewaakt.
Er kunnen maximaal 50 EDI-ingangen worden geconfigureerd.

Audio Decoder Uitbreiding

De EDI Input Extension voegt een extra audiodecoder toe aan de MAGIC DABMUX plus Decoder.
De ingang via AES67 is inbegrepen bij elke decoder. Er kunnen maximaal 25 audiodecoders worden geconfigureerd.

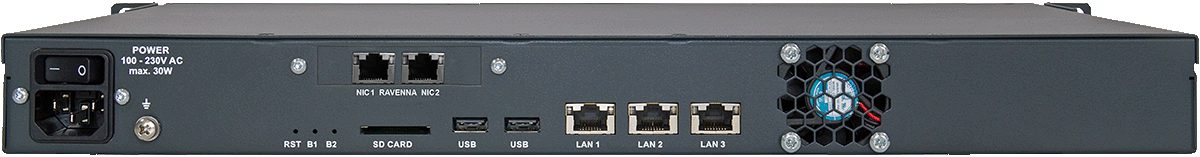

Module Ravenna

Met de Ravenna/AES67 interfacekaart voor de MAGIC DABMUX plus Monitoring Decoder kunnen de audio-ingangen/uitgangen via IP worden gerouteerd naar Ravenna® of AES67 compatibele mengpanelen.
De module ondersteunt al de NMOS-specificaties voor Discovery & Registration en Device Connection Management, zodat integratie in grote AoIP-netwerken sterk vereenvoudigd wordt.

Merk op dat je ofwel de Ravenna-module, de Dual LAN-module of de ETI-module kunt gebruiken.

MAGIC DABMX Plus Monitoring Decoder Ravenna

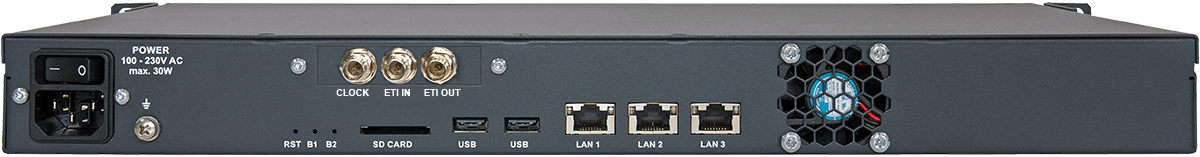

ETI-module

Een ETI-module is optioneel verkrijgbaar. De E1-uitgang heeft een impedantie van 75 ohm.

Merk op dat je ofwel de Ravenna-module, de Dual LAN-module of de ETI-module kunt gebruiken.

MAGIC DABMX Plus bewakingsdecoder ETI

Dubbele LAN-module

Met de Dual LAN module kan het systeem worden uitgebreid met twee 100 Mbps Ethernet interfaces, zodat er in totaal vijf Ethernet interfaces beschikbaar zijn.

Merk op dat je ofwel de Ravenna-module, de Dual LAN-module of de ETI-module kunt gebruiken.

MAGIC DABMX Plus Monitoring Decoder Dual LAN

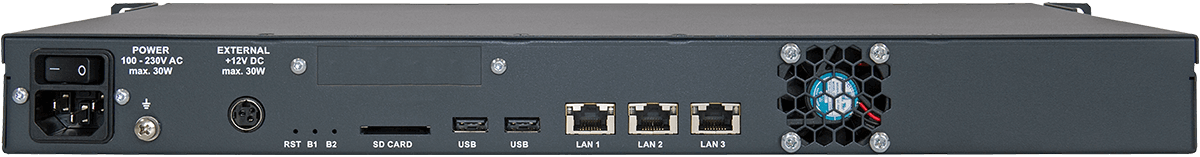

Redundante voeding

Een 12 V desktop voeding voor redundantie is optioneel verkrijgbaar.

MAGIC DABMX Plus Monitoring Decoder rPSU

Upgrade volledige optie

De volledige optie-upgrade breidt de MAGIC DABMUX plus monitordecoder uit tot de maximale configuratie van 50 EDI(ETI)-ingangen en 25 DAB+audiodecoders.

Beschrijving

AVT MAGIC DABMUX plus Monitoring Ontvanger

De MAGIC DABMUX plus Monitoring Decoder maakt monitoring van het DAB-transmissiesignaal op elke locatie in het EDI-distributienetwerk mogelijk. Afhankelijk van de configuratie worden tot 50 EDI-stromen bewaakt en gecontroleerd op fouten. Een ensemble kan volledig gedecodeerd worden, waarbij tot 25 programma’s tegelijkertijd gedecodeerd en beluisterd kunnen worden.

Standaard staat het systeem het gebruik van één EDI-ingang en één decoder incl. toe. servicemonitor en gelijktijdige DLS- en SLS-decodering voor alle programma’s.
Het systeem is gebaseerd op ons betrouwbare DSP-gebaseerde hardware platform dat ook wordt gebruikt in de MAGIC DABMUX plus multiplexer.

De comfortabele webinterface toont alle bewaakte EDI-stromen in een overzicht. Met de servicemonitor incl. webstreamdecoder kan het geselecteerde programma rechtstreeks in de browser worden beluisterd. Daarnaast is een uitgang via AES67 beschikbaar.
Alle gedecodeerde programma’s kunnen worden weergegeven met audioniveaus en PAD (diavoorstelling en dynamische labels).

Relevante informatie wordt tegelijkertijd op verschillende niveaus gecontroleerd:

  • EDI-ingangsbewaking voor alle (maximaal) 50 EDI-stromen
  • Ensemble- en service-informatie (ID, label, tijd, ensemble, belasting) voor de momenteel geselecteerde ingang.
  • Audio- en PAD-decodering voor de momenteel geselecteerde service/subkanaal.
  • Servicelogo extractie voor elk programma.

Statistieken, ensemblegebeurtenissen, waarschuwingen en fouten worden opgeslagen in het logbestand van het apparaat. De logboekvermeldingen kunnen worden gefilterd om alleen relevante informatie weer te geven.
Integratie in een netwerkbeheersysteem is ook mogelijk via SNMP. Optioneel kan het systeem ook extern worden gecontroleerd via de AVT DAB System Manager.

Kenmerken:

  • DAB- & DAB+-monitor decoder
  • Tot 50 x EDI-ingang voor bewaking
  • 1 x ETI-module (optioneel)
  • 1 x Ravenna-module (optioneel)
  • Tot 25 x audioprogramma’s (decoderen en monitoren)
  • Het audiosignaal bewaken
  • Geïntegreerde niveaumeting
  • 3 LAN-interfaces voor EDI, besturing en AES67
  • Ember+, SNMP v1/v2c
  • Bewaking van alle service-informatie
  • PAD- en NPAD-bewaking
  • TB-monitoring, PTy-analyse
  • Service Logo Extractie
  • Geïntegreerd foutgeheugen met datum en tijd
  • Intuïtieve configuratie- en bewakingssoftware
Opties en upgrades
Uitbreiding EDI-invoer

De EDI Input Extension breidt de MAGIC DABMUX plus Decoder uit met een extra EDI-ingang die kan worden bewaakt.
Er kunnen maximaal 50 EDI-ingangen worden geconfigureerd.

Audio Decoder Uitbreiding

De EDI Input Extension voegt een extra audiodecoder toe aan de MAGIC DABMUX plus Decoder.
De ingang via AES67 is inbegrepen bij elke decoder. Er kunnen maximaal 25 audiodecoders worden geconfigureerd.

Module Ravenna

Met de Ravenna/AES67 interfacekaart voor de MAGIC DABMUX plus Monitoring Decoder kunnen de audio-ingangen/uitgangen via IP worden gerouteerd naar Ravenna® of AES67 compatibele mengpanelen.
De module ondersteunt al de NMOS-specificaties voor Discovery & Registration en Device Connection Management, zodat integratie in grote AoIP-netwerken sterk vereenvoudigd wordt.

Merk op dat je ofwel de Ravenna-module, de Dual LAN-module of de ETI-module kunt gebruiken.

MAGIC DABMX Plus Monitoring Decoder Ravenna

ETI-module

Een ETI-module is optioneel verkrijgbaar. De E1-uitgang heeft een impedantie van 75 ohm.

Merk op dat je ofwel de Ravenna-module, de Dual LAN-module of de ETI-module kunt gebruiken.

MAGIC DABMX Plus bewakingsdecoder ETI

Dubbele LAN-module

Met de Dual LAN module kan het systeem worden uitgebreid met twee 100 Mbps Ethernet interfaces, zodat er in totaal vijf Ethernet interfaces beschikbaar zijn.

Merk op dat je ofwel de Ravenna-module, de Dual LAN-module of de ETI-module kunt gebruiken.

MAGIC DABMX Plus Monitoring Decoder Dual LAN

Redundante voeding

Een 12 V desktop voeding voor redundantie is optioneel verkrijgbaar.

MAGIC DABMX Plus Monitoring Decoder rPSU

Upgrade volledige optie

De volledige optie-upgrade breidt de MAGIC DABMUX plus monitordecoder uit tot de maximale configuratie van 50 EDI(ETI)-ingangen en 25 DAB+audiodecoders.

Extra informatie

Gewicht 8 kg
Afmetingen 55 × 45 × 20 cm
