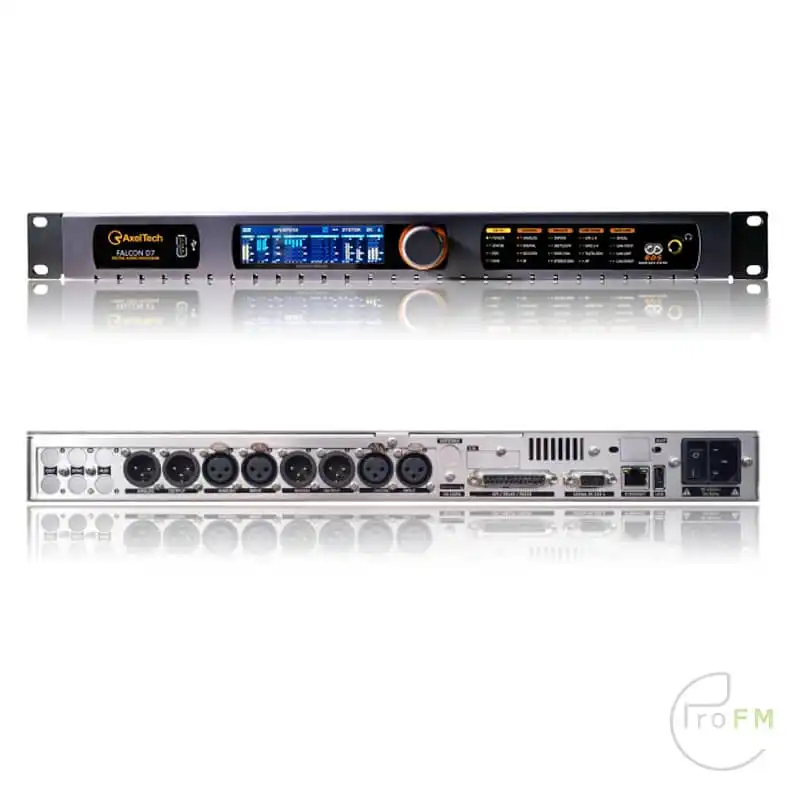

Axel Tech Falcon D7 TV-DAB+HD-WEB-DRM Audio Processor

$2 910.60

Axel Tech Falcon D7 TV-DAB+HD WEB-DRM Digitale Audio Processor

Axel Tech audio processors: Falcon. De nieuwe generatie Falcon’s staat bekend om kwaliteit, betrouwbaarheid en betaalbaarheid en biedt geavanceerde technologie, ongeëvenaarde geluidskwaliteit en gebruiksgemak voor moderne radio station.

Beschrijving

Axel Tech Falcon D7 TV-DAB+HD WEB-DRM Digitale Audio Processor

De nieuwe Falcon is een alles-in-één toestel (Audio Processor, Loudness Control, Change Over) voor TV, DAB, HD Radio, Sirius XM, Web applicaties dankzij de 20 KHz Processing architectuur. Falcon is een audio processor aan de top van zijn categorie dankzij vele mogelijkheden en functies die vaak niet beschikbaar zijn op veel duurdere toestellen.
Last but not least, klinkt Falcon geweldig en kun je persoonlijkheid geven aan je station door uit de vele presets dat diegene te kiezen wat het beste past bij de stijl van je radio station.

Alles in één 5 bands audio processor met geluids sterkte regeling en change-over/stilte grens detector. Met 20 KHz verwerking kan FALCON TV en digitale audio processing zoals DAB, HD Radio, Sirius XM en Web Radio voeden. Volledig aanpasbare audio processing tools van topklasse met 5-bands compressie regeling, instelbare Drive en Threshold, dubbele AGC, 3-bands Bqualization (lage, midden en hoge frequentie), stereo versterker, stem detector en helderheid sregeling.

Met de faseregeling voor mono geluid kan de menselijke stem een natuurlijkere en aangenamere geluidsvorm krijgen. De laatste limiter versterkt de aanwezigheid van het geluid. Met 40 geheugens kunnen vooraf ingestelde fabrieksinstellingen worden opgeroepen of nieuwe worden opgeslagen om te worden hersteld volgens de behoeften van de klant. Luidheidsregeling: EBU R 128 en ITU-R BS.1770-4 Aanbevelingen voor digitale en analoge audio-uitgangen. Volledig configureerbare Audio Changeover/Silence Detector die in staat is om te schakelen tussen vier van de analoge, digitale, IP, AoIP, Dante en Build In Player ingangen.

Volledige reeks ingangen dankzij analoge en digitale audio (via XLR-connectors), twee IP-streams en optioneel Dante. Het hardware-bypasscircuit is inbegrepen om audio-aanwezigheid en programmacontinuïteit te garanderen.

Volledige reeks uitgangen dankzij analoge en digitale audio (via XLR-connectoren), optionele Dante, één IP-stream en USB, integratie met de bestaande infrastructuur via Ethernet-poort, twee RS-232 seriële poorten, twee USB-poorten en zes GPIO-poorten met optische koppeling en relais.
Via de LAN-poort en de ingebouwde webserver kan de processor vanaf elk apparaat worden bediend en geconfigureerd en kan audio vanaf elke locatie worden afgestemd, ook via de IP-streams I/O.

Een speciale digitale testsignaalgenerator kan naar alle fysieke uitgangen (analoog & digitaal) signaalmonsters met variabele frequentie en amplitude sturen, die helpen om het hele audiosysteem te kalibreren.

De FALCON processors logt alle relevante gegevens, maakt ze beschikbaar via het web en slaat ze op de microSD-kaart op. Deze microSD-kaart kan worden gebruikt om back-ups te maken van de processorinstellingen en deze te herstellen.

De FALCON processors zijn uitgerust met een universele wisselstroomvoeding van 90-260 V die werkt op 50 of 60 Hz, klaar voor gebruik in elk land ter wereld. Dankzij het lage stroomverbruik (max. 15 W) kan FALCON worden beschouwd als een “groen” apparaat.

Het robuuste ontwerp van de FALCON 1 Rack Unit krijgt inhoud door het uitgebreide gebruik van staal en aluminium. FALCON apparaten zijn immuun voor sterke elektromagnetische velden en zijn geschikt voor installatie in extreme omgevingen.

Kenmerken

De nieuwe FALCON audio processors integreren, zoals gebruikelijk bij AxelTech, veel extra functies die nodig zijn in de TV en digitale radio workflows.
Apparatuur uit de FALCON-serie staat garant voor prestaties van topkwaliteit en exclusieve audio. Het beschikt over krachtige DPS’en, 5-bands architectuur, dual-bands AGC’s, 3-bands equalizer, stereo enhancer, spraakdetector en 5 limiters. Dankzij de uitgebreide en nauwkeurige regeling van elke audioparameter kan de audio perfect worden vormgegeven om een uniek en uitzonderlijk merkgeluid uit te zenden.

VOLLEDIGE SET INGANGEN

Uitgebreide omschakeling/stiltedetector met configureerbare bronprioriteiten uit 11 bronnen:
1xAnaloog, 2xAES/EBU, 2xIP, 1xAES192, 1xDante (optioneel), 1xInterne speler

VOLLEDIGE SET UITGANGEN
1xAnaloog, 2xAES/EBU, 2xIP, 1xAES192, 1xDante (optioneel)

INGEBOUWDE AUDIOSPELER
Geschikt als back-upbron of voor testdoeleinden.
Er is ook een testsignaalgenerator beschikbaar.

GEAVANCEERD SNMP
(Eenvoudig netwerkbeheerprotocol)
Maakt gegevensuitwisseling en vereenvoudigde configuratie van apparaten van derden mogelijk
verbonden in hetzelfde LAN met behulp van gedeelde datasets MIB.

UPGRADEBAAR EN BETROUWBAAR
Interne microSD-kaart met OS voor noodherstel.
Eenvoudig te upgraden via WEB of Windows-toepassing.
INGEBOUWDE AUDIO ENCODER EN STREAMER
Kan een audiostream beheren als een input, kan een output audiostream genereren.
SAMPLINGSTIJD VAN 32 kHz tot 192 kHz

WEBGEBASEERD BEDIENINGSPANEEL
Het hele systeem kan worden beheerd via een WEB-pagina die wordt gegenereerd door de interne webserver.
De belangrijkste functies kunnen worden beheerd via het fysieke paneel.
Geavanceerde functies
20 KHz processing maakt het mogelijk om het te gebruiken als processor voor TV en digitale audio-uitzendingen zoals DAB Audio, HD Radio Audio, Sirius XM Audio, Web Radio Audio.

Processing van loudness
EBU R 128 en ITU-R BS.1770-4 luidheid aanbevelingen beschikbaar voor digitale en analoge radio processing chain die voldoen aan de luidheidsregels van elk land.
MPX loudness  processing
ITU BS.412 MPX Power Loudness beschikbaar voor MPX-verwerkingsketens die voldoen aan de loudness-regels van elk land.

DANTE AUDIO-OVER-IP VERBINDING (Optioneel)
De Dante-optie (die ook AES67 en SMPTE ST 2110-30 transportprotocollen ondersteunt) biedt een Ethernet-aansluiting voor 1 stereo-ingang en 1 stereo-uitgang, met onafhankelijke en specifieke niveauregeling en sampleratecon versie.

GEAVANCEERDE OMSCHAKELING
De Advanced Audio Changeover/Silence Detector kan schakelen tussen elke beschikbare ingangsbron:
Analoog, digitaal, IP, DanteTM, interne audiospeler.
REAL-TIME AUDIOMONITOR
De verwerkingsvertraging is niet hoorbaar en hangt af van de verwerkingscomplexiteit.

Audio processing; Helderheid van geluid

Het hoogwaardige hardware ontwerp en de software algoritmen van de FALCON processors produceren een gedetailleerd, kristalhelder geluid op elk luidsprekersysteem, waarbij de originele audio signatuur altijd behouden blijft.

Voice processor
Een speciale processing sectie versterkt de aanwezigheid van de stem en zorgt voor een zacht, zijdeachtig klinkend effect. De zang staat altijd bovenop de mix, waardoor de teksten goed hoorbaar zijn. Elk instrument en elke zanger krijgt de heerschappij over zijn eigen ruimte.

Extreme dichtheid
FALCON processors leveren een impactvol geluid bij de hoogste volumedichtheid met behoud van originele audiodetails, identiteit en sfeer. De speciale ‘Bass Enhancer’-trap levert een sterke en effectieve ‘drum punch’ voor een diepe muzikale emotie.

Analoge ingang – AUDIO
Aantal ingangen 1 Stereo
Aansluitingen: 2 XLR, vrouwelijk – Elektronisch gebalanceerd – EMI-onderdrukking
A/D-omzetting: 24-bits Sigma-Delta-omzetting (Crystal CS4272)
AD Kantelpunt +24,0 dBu
Nominaal bedrijfsniveau van -12,0 dBu tot +13,0 dBu (stap van 0,1 dBu) Software instelbaar
Lijnimpedantie 10 kΩ (elektronisch gebalanceerd selecteerbaar)
Vervorming Minder dan 0,01% TDH+NOISE (0,0 dBu 1Khz)
AD Dynamisch bereik 108 dB RMS (110 dB A gewogen)
Invoermodi Stereo, Mono (links), Mono (rechts), Mono (links+rechts)
CMRR ingang >60 dB (20 Hz tot 20 kHz)
FM Frequentiebereik 5 Hz-15 kHz (+/- 0,5dB als verwerking is uitgeschakeld)
DAB-frequentiebereik 5 Hz-20 kHz (+/- 0,5dB als verwerking is uitgeschakeld)
Digitale ingang – AUDIO
Ingangen nummer 2 (1e voor audio, 2e voor audio of digitale MPX)
Aansluitingen XLR, vrouwelijk – Elektronisch gebalanceerd – EMI-onderdrukking
Formaat AES3/EBU
Ingangsimpedantie 110 Ω
Samplefrequentie 32 kHz / 44,1 kHz / 48 kHz /96 kHz / 192 kHz met src- en jitterverzwakking
Werking Nominaal niveau Van 0,0 dBFs tot -25,0 dBFs (stap van 0,1 dBu) Software instelbaar
Dynamisch bereik 125 dB (typisch), 122 dB (minimaal)
Vervorming Minder dan 0,01% TDH+NOISE (0,0 dBu 1Khz)
Invoermodi Stereo, Mono (links), Mono (rechts), Mono (links+rechts)
Dynamisch conversiebereik 124 dB (32 kHz) | 126 dB (44,1 kHz) | 126 dB (48 kHz) 122 dB (96 kHz)
Conversieresolutie 24 bits
FM Frequentiebereik 2 Hz-15 kHz (+/- 0,025dB als verwerking is uitgeschakeld)
DAB-frequentiebereik 2 Hz-20 kHz (+/- 0,025dB als verwerking is uitgeschakeld)
Analoge uitgang AUDIO
Uitgang Nummer 1
Aansluitingen 2 XLR, vrouwelijk – Elektronisch gebalanceerd – EMI-onderdrukking
D/A-omzetting 24-bits Sigma-Delta-omzetting (Crystal CS4272)
Uitgangsniveau -6,0 dBu tot +20,0 dBu (stap van 0,1 dBu)
Uitgangsniveau Max. + 24,0 dBu
Impedantie bron 10 Ω
Belastingsimpedantie 600 Ω of hoger
THD + ruis Minder dan 0,01% (0,0dBu @ 1 kHz)
Signaal/ruisverhouding >80 dB zonder gewicht – 100% Mod. 20 Hz-15 KHz
L/R CrossTalk < -70 dB, 20 Hz-15 KHz
Pre-emphase UIT, 50 µsec, 75 µsec
FM Frequentiebereik 5 Hz-15 kHz (+/- 0,5dB als verwerking is uitgeschakeld)
DAB-frequentiebereik 5 Hz-20 kHz (+/- 0,5dB als verwerking is uitgeschakeld)
Digitale uitgang AUDIO
Uitgangen nummer 2 (1e voor audio, 2e voor audio of digitale MPX)
Connectoren Gebalanceerd op 1 XLR – EMI-onderdrukking
Formaat AES3/EBU
Uitgangsimpedantie 110 Ω
Samplefrequenties 32 kHz / 44,1 kHz / 48 kHz / 96 kHz / 192 kHz Softwarematig instelbaar
Resolutie 24 bit
Werking Nominaal niveau Van 0,0 dBFs tot -30 dBFs (stap van 0,1 dBu)
Dynamisch bereik 125 dB (standaard), 122 dB (min)
Vervorming Minder dan 0,01% TDH+NOISE (0,0 dBu 1 Khz)
Pre-emphase UIT, 50 µsec, 75 µsec
FM Frequentiebereik 2 Hz-15 kHz (+/- 0,025 dB als verwerking is uitgeschakeld)
DAB Frequentiebereik 2 Hz-20 kHz (+/- 0,025 dB als verwerking is uitgeschakeld)
RESERVE SPELER
Fysieke ondersteuning USB-flashdrive, microSD-kaart (max. 64 GB)
Audiobestandsformaat MP3, WAV
Samplefrequentie 32 | 44,1 | 48 | 64 | 96 kHz
FYSISCH
Afmetingen 485 x 44 x 240 mm (1 rack-eenheid)
AC Rate Voltage 230Vac / 110Vac +/- 10% – 30VA – Aansluiting IEC 3-draads afneembaar
AC frequentie 50 Hz / 60 Hz +/- 4%
Vermogensfactor 0,9
Verwerkingsarchitectuur Volledig digitaal, gebaseerd op DSP 24bit/250Mhz.
5-bands signaalverwerking
Gewicht 3,5 kg
Bedrijfstemperatuur -5°C / +50°C tot 95% niet-condenserend
Max Hoogte Tot 3000 meter boven zeeniveau
Veiligheidsnorm CE, ETL, UL
RFI Falcon X/D is ontworpen om te werken in sterke RF velden en is voorzien van standaard RFI filters. Noodzakelijke RFI-filters zijn standaard en worden meegeleverd.
Aarding Er is nog een aardingsklem voorzien in de behuizing van de Falcon X/D om een audio-aardeverbinding aan te sluiten.
COMMUNICATIE
Verbinding met radioautomatisering: Software Ja
Netwerkconnectiviteit 4 TCP-poorten / 4 UDP / 1 SNMP
Configuratiesoftware Web Server, FTP
Wachtwoordbeveiliging Ja
ASCII-protocolconfiguratieberichten
REST-commando Ja
Waarschuwingsmeldingen over door de gebruiker gedefinieerde gebeurtenissen via SNMP-traps of e-mails Ja
Geïntegreerde SNMP-agent staat toe: actieve beheertaken Ja
Ondersteunde netwerkprotocollen HTTP, SNTP, UDP, TCP, NTP, FTP
UECP-protocol EBU SPB490 versie 7.05
PI-calculator Ja
Klaar voor RDS 2.0 Ja
Systeemeigenschappen
Externe interface GPIn 6x GP In opto-gekoppeld
Externe interface GPOut 4x relais – droge contacten
Interfaceconnector voor afstandsbediening DB 25 vrouwelijke connector – EMI onderdrukt
Externe interface GPIO Spanning en stroom DC 5V Bron en zink 10 mA
Communicatiepoort 2 x RS232, 3 x USB, 1 x LAN
Seriële interfaces 1e RS232 op DB9 vrouwelijke connector – EMI onderdrukt
2e RS232 op DB25 vrouwelijke connector – EMI onderdrukt
Firmware kan in het veld worden geüpgraded Ja
TFT-kleurenscherm vooraan Nee (Falcon X6) / Ja (Falcon X5, X7)
Gegevens kunnen ter plaatse worden ingevoerd met knoppen op het voorpaneel Nee (Falcon X6) / Ja (Falcon X5, X7)
LED’s op het voorpaneel 40
