Axel Tech Macrotel X1 Multimode Telefoon Hybride

$1 020.60

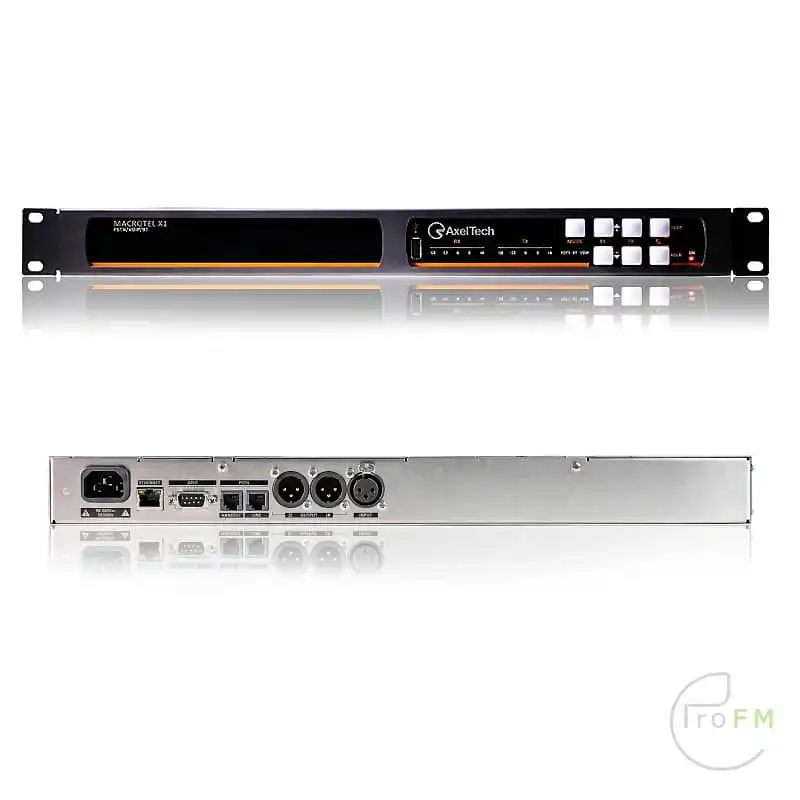

Axel Tech Macrotel X1 Multimode Telefoon Hybride

MACROTEL X1 is de telefoonhybride derde generatie van Axel Technology voor een superieure audiokwaliteit. Hij beheert één POTS/PSTN /VoIP-lijn met een optionele GSM-module.

Beschrijving

Axel Tech Macrotel X1 Multimode Telefoon Hybride

De nieuwe generatie Macrotel X introduceert de AxelTech Multimode Technologie. Het interne framework op basis van DSP (Digital Signal Processor) maakt het mogelijk om in realtime te werken en zo de hoogste audio prestaties te bereiken. Deze technologie maakt Macrotel X1 Multimode en Macrotel X2 Multimode tot geavanceerde apparatuur in de telefoon interface technologie en maakt het beheer van één of twee telefoonaansluitingen mogelijk: POTS (Plain Old Telephone Service) vaste lijn, VoIP, Bluetooth of GSM (met optionele interface). Met Macrotel X2 Multimode is elke technologiecombinatie mogelijk.

Audioverbeteringsfuncties zijn speciaal ontworpen om de beste kwaliteit in telefoongesprekken te garanderen. Dankzij AxelTech’s tien jaar ervaring op het gebied van audioverwerking moeten we dit product niet beschouwen als een gewone telefoonhybride, maar als een telefoon audioprocessor die in staat is het geluid vorm te geven om het rendement van elk telefoongesprek te optimaliseren. In de nieuwe Macrotel X Multimode serie is een krachtig DSP-systeem geïntegreerd dat zorgt voor de verwerking van het telefoonsignaal:

  • Automatische versterkingsregeling (AGC)
  • Echo-onderdrukking
  • Gesprek in wacht/uitschakeling
  • Expander en compressor
  • Audio Begrenzer
  • 3 Bands Volledig parametrische equalizer

De nieuwe Macrotel X Multimode-reeks vereist geen installatie van software: het toestel heeft een geïntegreerde webserver die de populairste browsers ondersteunt (Chrome, Firefox, Explorer, Opera, enz.). Een eenvoudige en intuïtieve GUI is toegankelijk via elk apparaat: PC, notebook, tablet, smartphone, enz. Voor servicesynchronisatie en logs maakt de Macrotel verbinding met een NTP-server. De hoofd XLR in- en uitgangsaansluitingen kunnen analoge of AES/EBU-signalen beheren, afhankelijk van de instellingen van het apparaat (AES/EBU in-/uitgang is optioneel). Er is sowieso een tweede analoge XLR-uitgang beschikbaar. In Bluetooth-modus gedragen de twee uitgangen zich als een gebalanceerde stereo-uitgang. Macrotel X Multimode kan het geluid van telefoongesprekken opnemen op een USB-flashgeheugen dat is aangesloten op de USB-sleuf op het voorpaneel.

Audio wordt opgenomen in PCM-formaat met een zelf verklarende bestandsnaam gebaseerd op datum/tijd en kan alleen de RX-audio of zowel RX- als TX-signalen bevatten. Bovendien is het mogelijk om een RTP-PCM audiostream naar een externe PC te sturen om het gesprek op te nemen. Deze opname kan alleen de RX-audio of zowel RX- als TX-signalen bevatten. Via een meervoudige GPIO-poort kan het apparaat worden beheerd vanaf externe apparatuur, zoals een audioconsole of pc. Systeem verzendt “Ring”, “Hold”, “Hook” en “REC” status en beheert “Hook”, “Rec”, “Mode” en “Hold” functies.

Op het frontpaneel geeft een audiometer met 18 LED’s het RX- en TX-audioniveau van elk kanaal aan. Extra LED’s geven de werkmodus en voeding aan.
De voeding kan tussen 90 en 260 V AC – 50/60 Hz liggen: dit maakt wereldwijd gebruik mogelijk.

BELANGRIJKSTE KENMERKEN

  • Analoge en AES/EBU digitale in- en uitgangen
  • 1 lijns- en 2 lijnsmodellen
  • POTS/PSTN en GSM Viervoudige Band (optie)
  • Geïntegreerde webserver voor afstandsbediening
  • Digitale AGC-processor met 3-bands volledig parametrische EQ
  • Digitale echo-onderdrukking
  • Apart verzenden en ontvangen
  • LAN- en USB-poorten
  • Automatisch beantwoorden en afsluiten
  • Gebalanceerde XLR I/O (microfoon/lijn)
  • Software voor afstandsbediening en dialer

HOOGTEPUNTEN

  • Digitale telefoon met meerdere lijnen hybride POTS/GSM/VOIP
  • Echo-onderdrukking via een digitaal proces op DSP (POTS)
  • Geavanceerde audioverwerkingsfuncties: AGC, Parametrische EQ, Audiofilters, Compressor, Expander add Limiter
  • Interne webserver voor apparaat configuratie
  • Automatisch instellen
  • 1 selecteerbare XLR-ingang: Analoog of AES/EBU (AES/EBU is optioneel)
  • 1 selecteerbare XLR-uitgang: Analoog of AES/EBU (AES/EBU is optioneel)
  • 1 gebalanceerde XLR analoge uitgang
  • Telefoongesprek opnemen in PCM-indeling op USB-ondersteuning (alleen RX of RX+TX)
  • Led-meters op voorpaneel die RX/TX-niveaus weergeven
  • Audio stream genereren in RTP/PCM formaat (alleen RX of RX+TX)
  • LED op voorpaneel: Versterking RX, Versterking TX, Modus
  • “Verlichte knoppen “Haak” en “Lijn vasthouden
  • 4 GPI-interfaces, 4 GPO-interfaces
  • Geïntegreerde nummerweergave (CID) – alleen voor VOIP
  • Invoer- en uitvoerlogboeken
  • G711-G722 VOIP-audiocodecs
  • Lokale telefoonuitgang (POTS)



ALGEMENE FUNCTIES

Met de geïntegreerde webserver kunnen de parameters van Macrotel X worden geconfigureerd via een webinterface. De gebruiksvriendelijke GUI is beschikbaar op elk soort apparaat: PC, notebook, tablet, smartphone.
Macrotel X ondersteunt veel TCP/IP-standaarden zoals HTTP voor web-GUI en UDP voor streaming.Verbinding met externe NTP-server (Interne RTC met buffer) voor tijdsynchronisatie. Ethernet/GPIO-aansluiting beschikbaar.
Roestvrijstalen behuizing. Voorpaneel met 22 niveaus en status-LED’s.
Stroomvoorziening: 90-260V AC 50/60 Hz – 10 W (groene benadering).

POTS-MODULE
Standaard RJ11-aansluitingen voor het aansluiten van de telefoonlijn en een externe telefoonset.
Intern DIAL-systeem via DTMF voor direct bellen (geen externe telefoonset nodig).
Logt telefoonnummers van inkomende en uitgaande gesprekken (datum, begintijd gesprek, eindtijd gesprek).
Exporteren van logboeken beschikbaar op USB-sleutel.
De externe telefoon kan worden vrijgegeven wanneer de telefoonhybride de lijn inhaakt.
Automatische telefoonlijnhaak (na een instelbaar aantal belsignalen).
Automatische vrijgave van de telefoonlijn op basis van de “dropped line” toon (deze functie kan worden uitgeschakeld). Instelbare AGC, Compressor/Limiter en Equalizer-parameters.
Instelbare telefoonband (Low of Hi-Cut).

VOIP-MODULE
Standaard netwerk RJ45-connector.
SIP versie 2.0 (RFC 3261).
Authenticatiemethoden: SIP/IAX Dynamische registratie (Registreren) | SIP statische IP-authenticatie.
Ondersteunde audiocodecs: G.711u (PCM u) | G.711a (PCM a) | G.722 | G.722.1 24/32.
Automatische telefoonlijnhaak (na een instelbaar aantal belsignalen).
Automatische vrijgave van de telefoonlijn op basis van de “dropped line” toon (deze functie kan worden uitgeschakeld).
Logt telefoonnummers van inkomende en uitgaande gesprekken (datum, begintijd gesprek, eindtijd gesprek). Exporteren van logboeken beschikbaar op USB-sleutel.
Instelbare AGC, Compressor/Limiter en Equalizer-parameters.
Ondersteunde PBX’en en providers van telefoondiensten
Macrotel X1/X1 vereist interoperabiliteit met gevestigde VoIP-providers.
Dergelijke diensten worden geleverd via een SIP-gebaseerde IP PBX of een cloud-gebaseerde telefoondienstprovider.
Elk van deze diensten kan behoorlijk complex zijn en deze complexiteit wordt weerspiegeld in de moeilijkheden die soms ontstaan bij het configureren van AxelTech producten om ermee te communiceren.
AxelTech streeft er voortdurend naar om ervoor te zorgen dat haar producten zo compatibel mogelijk zijn met dit soort diensten, maar de voortdurende en onvermijdelijke evolutie van firmware en hardware tussen AxelTech en systemen van derden kan onvermijdelijke incompatibiliteiten veroorzaken.
Het is daarom belangrijk om te onthouden dat wijzigingen die zijn aangebracht door serviceproviders of door de telefooncentrales zelf compatibiliteitsproblemen kunnen veroorzaken met AxelTech-producten.
Hieronder hebben we de PBX’en en VoIP-serviceproviders opgesomd die door onze klanten succesvol zijn gebruikt met onze producten.
Dit betekent niet dat deze services 100% van de tijd volledig compatibel zijn met deze producten, omdat deze services voortdurend in ontwikkeling zijn.
Het betekent eerder dat ten minste één AxelTech-klant heeft gemeld dat zijn systeem momenteel succesvol samenwerkt met onze producten. Dit betekent niet dat AxelTech de compatibiliteit direct heeft getest.
We hopen dat dit document klanten die overwegen onze producten te gebruiken met andere services dan die hieronder worden genoemd, ertoe zal aanzetten contact op te nemen met ons technische ondersteuningsteam voordat ze deze service aanschaffen.
Zoals hierboven vermeld, zijn de werelden van PBX en VoIP complex en voortdurend in beweging. Dit in combinatie met de realiteit van beperkte middelen weerhoudt ons ervan om onze apparaten compatibel te maken met elke service in elke firmwareversie. Als u problemen ondervindt bij de interactie tussen uw AxelTech product en uw PBX of VoIP-provider, neem dan contact op met de technische ondersteuning van AxelTech voor ideeën of alternatieve oplossingen.
Tot slot zullen wij de klant toestaan om het AxelTech product terug te sturen en een terugbetaling te krijgen als het apparaat niet compatibel is met de service die hij heeft geselecteerd.
Per maart 2021 worden de volgende diensten gerapporteerd als compatibel met AxelTech Producten:
Ondersteunde telefooncentrales: Asterix
Ondersteunde VoIP-providers: Olimon Tel

BLUETOOTH MODULE
Volledig gecertificeerde Bluetooth versie 3.0 audiomodule, compatibel met Bluetooth versie 2.1 + EDR, 1.2 en 1.1.
SIP versie 2.0 (RFC 3261).
Geïntegreerde Bluetooth-stackprofielen: A2DP en HFP/HSP.
Ondersteunt iAP-profiel zoeken voor iPhone® en iPod® Bluetooth-accessoires G.711u.
Dual-channels differentiële audio-ingang en -uitgang voor audio van de hoogste kwaliteit.
Certificeringen: FCC, IC, CE.
Instelbare AGC, Compressor/Limiter en Equalizer-parameters.

ALGEMEEN
Stroomvoorziening: 90-260 V AC / 47-63 Hz
Stroomverbruik: 10 W
Afmetingen BxHxD: 483 x 44,5 x 140 mm (1 rack 19″)
Gewicht: < 2Kg

ANALOGE AUDIO-INGANG
Connectoren: Gebalanceerd op XLR – EMI-onderdrukking
Ingangsimpedantie: 50 KΩ
Nominaal ingangsniveau (gevoeligheid): Instelbaar via software: -9 dBu  +15,0 dBu
Niveaubereik: -20,0 dBu  + 20,0 dBu
Ingangsniveau max:
+20,0 dBu
CMRR ingang: >60 dB (20 Hz  20 kHz)
DIGITALE AUDIO-INGANG (OPTIONEEL)
Connectoren: Gebalanceerd op XLR – EMI-onderdrukking
Ingangsimpedantie: 110 KΩ
Formaat: AES3/EBU & SPDIF
Samplefrequentie: 32, 44,1, 48, 64, 88,2, 96 KHz
Nominaal ingangsniveau (gevoeligheid):
Van 0,0 dBFs tot -24dBFs (stap van 0,1dB)
Niveaubereik:
0,0 dBFs  -36dBFs

ANALOGE AUDIO-UITGANG
Connectoren: Gebalanceerd op XLR – EMI-onderdrukking
Uitgangsimpedantie: 47 KΩ
Uitgangsniveau: Instelbaar via software: -9dBu  +15,0 dBu
Niveaubereik: -20,0dBu  + 20,0dBu
Uitgangsniveau max.: + 20,0dBu
CMRR uitgang: >60dB (20Hz  20kHz)

DIGITALE AUDIO-UITGANG (OPTIONEEL)
Connectoren: Gebalanceerd op XLR – EMI-onderdrukking
Ingangsimpedantie: 110 KΩ
Formaat: AES3/EBU
Samplefrequentie: 32, 44,1, 48, 64, 88,2, 96 KHz
Nominaal ingangsniveau (gevoeligheid):
Van 0,0 dBFs tot -24dBFs
Niveaubereik:
0,0 dBFs  -36dBFs

POTS INTERFACE
Aansluitingen: 2x RJ11 Lijn en Telefoonset
Uitgangsimpedantie: Selecteerbaar
Bandbreedte telefoonlijn 170Hz – 4,6kHz
Echo-onderdrukking: > 40dB

VOIP-INTERFACE
Protocol: SIP versie 2.0 – RFC 3261
Compatibiliteit codec audio: G.711u (PCM u), G.711a (PCM a), G.722, G.722.1 24/32
Authenticatiemethoden: SIP/IAX Dynamische registratie (Registreren) SIP Statische IP-authenticatie

BLUETOOTH-INTERFACE
Compatibiliteit: Volledig gecertificeerde Bluetooth versie 3.0 audiomodule, Volledig compatibel met Bluetooth versie 2.1+EDR Compatibel met 1.2 en 1.1
Verbindingsmodus: Geïntegreerde Bluetooth-stackprofielen: A2DP en HFP/HSP
IOS: Ondersteunt iAP-profiel zoeken voor iPhone® en iPod® Bluetooth-accessoires G.711u (PCM u)

ALGEMEEN
GPIO-ingangen/uitgangen: 4 GPI 4 GPO
Communicatiepoort: 1xLAN
LED’s op voorpaneel: 18+4+2
USB: Type A
Bedrijfstemperatuur: 0°C ÷ 50°C

COMMUNICATIE
Configuratiesoftware: Webserver
Wachtwoordbeveiliging: Ja
UDP, TCP, HTTP, SNTP. Ja
Ondersteunde netwerkprotocollen: HTTP, UDP, TCP, NTP,
