Axel Tech Oxygen 1000 Digitale Radio Mengtafel

$2 694.60

Axel Tech Oxygen 1000 Digitale Radio Mengtafel

Oxygen 1000 is een volledig digitale broadcastconsole ontworpen voor On Air en productie in elk radiostation: een compacte 6 faders unit, met een krachtige interne audioroutering en een breed scala aan regelaars en I/O in een robuust en stijlvol stalen chassis.

Standard version

Standard Version without Dante

Standard version without Dante

Dante AoIP option with 8 x stereo in/outputs. Supports AES67 RTP , SMTE ST2110-30RTP

Talkbox for presenter/guest

alkbox switcher for up to 4 talkboxes needed to share with 2 Oxygen consoles

Productprijs: $2 694.60
Totaal opties:
Bestelling totaal:

Beschrijving

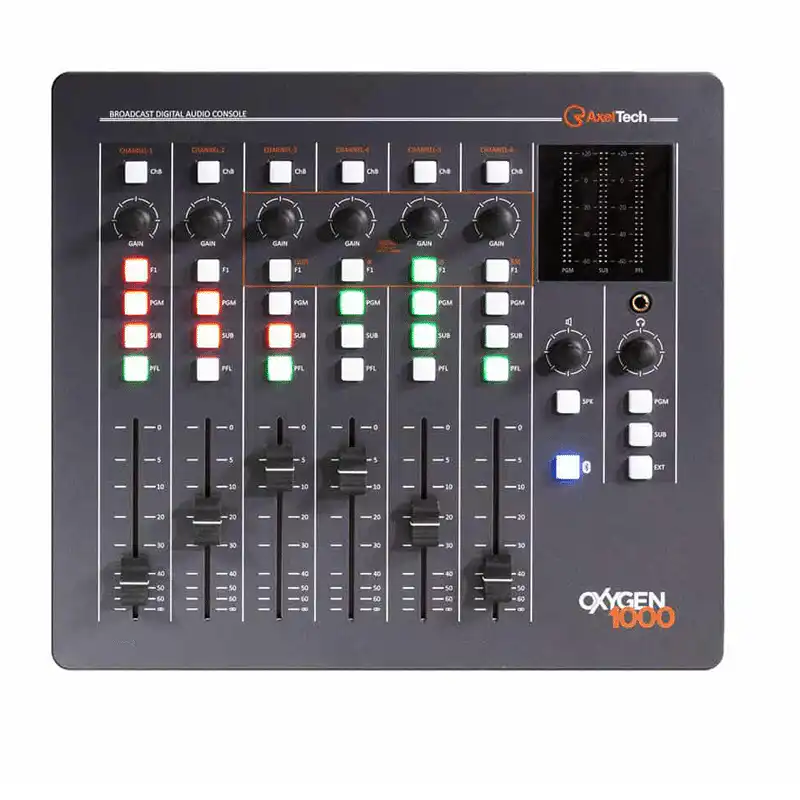

Axel Tech Oxygen 1000 Digitale Radio Mengtafel

De Oxygen 1000 is een volledig digitale broadcast console ontworpen voor radio / On Air en productie bij elk radiostation: een compacte 6 faders unit, met een krachtige interne audioroutering en een breed scala aan regelaars en I/O in een robuust en stijlvol stalen chassis. Oxygen 1000 DSP-gebaseerde audioverwerking levert topkwaliteit en garandeert de nieuwste functies en flexibiliteit.
De Oxygen 1000 is betrouwbaar en eenvoudig te gebruiken als analoge mengtafel en biedt functies van topklasse: Lage Latency, Gebruikers Preset, Smart Keys, EQ, Compressors, Telephone Hybrid, HDMI Output, Analoge en Digitale I/O, USB, Bluetooth, Dante AoIP, Telco, Presenter Talk Box. Oxygen 1000 kan op afstand worden bediend via een speciale toepassing.

Bluetooth
Oxygen 1000 kan worden uitgerust met een Bluetooth-module. Dit maakt het mogelijk om gesprekken te versturen via GSM, Skype, Viber en WhatsApp met een smartphone, een tablet of een pc. Oxygen 1000 heeft twee Bluetooth-verbindingsmodi: bidirectioneel om telefoongesprekken te ondersteunen; mono directioneel om stereogeluid van hoge kwaliteit (A2DP) te streamen vanaf Bluetooth-bronnen. Bij Bluetooth-gesprekken schakelt PFL de PRIVATE gespreksmodus in. De Bluetooth-interface wordt in de fabriek geïnstalleerd en moet bij de bestelling worden aangevraagd.

Praatbox
Het is een apparaat speciaal voor de presentator en gasten. Talk Box is heel eenvoudig aan te sluiten op de On Air Console: er zijn 2 RJ45-kabels nodig van de lengte die nodig is om hem aan te sluiten op de mixer. Het is mogelijk om maximaal 2 Talk Boxes aan te sluiten op de Oxygen 1000. De Talk Box biedt een directe aansluiting van de microfoon en het bijbehorende On-Air licht, het is ook mogelijk om het On-Air licht van de studio direct aan te sluiten. Sluiten. De Talk Box heeft een hoofdtelefoonversterker met twee 6,3 mm uitgangen. Via de twee grote verlichte knoppen is het mogelijk om je eigen microfoon te activeren en deactiveren (aan/uit/hoesten) of om Talk back in te schakelen op de console.

Dante AoIP-interface
Oxygen 1000 kan worden uitgerust met een Dante-interface (compatibel met AES67) die 8 stereo-ingangen en 8 stereo-uitgangen biedt op een speciale Ethernet-poort, met onafhankelijke niveauregeling en sample rate conversie. Op Oxygen 1000 Dante versies zijn de USB I/O poorten uitgeschakeld. De Dante AoIP interface wordt in de fabriek geïnstalleerd en moet worden aangevraagd tijdens de bestelfase.

Kabeladapters
RJ45-adapters zijn beschikbaar voor:
o Microfoon met GPIO
o Lijn in
o Lijn uit met GPIO
o Telco met GPIO

Microfooningangen
3 microfooningangen
Mic 1 op XLR, Mic 2 & 3 op RJ45: 2-3, allemaal gebalanceerd met +48V Phantom en GPIO. Onafhankelijke ON AIR verlichting en uitschakeling, bij het openen van de controlekamer en studiomicrofoons PFL knop schakelt naar privégesprek in Hybrid/Telco/Bluetooth modus. Schakel de TalkBack-functie in op elke microfoon in de studio of controlekamer. Parametrische compressors/expander (drive, threshold, attack time, release time) voor MIC en MONO-ingangen. Microfoon presets opslaan en oproepen, inclusief Compressor/Expander instellingen. Fase-inversie op microfooningangen. MONO-ingangen toewijsbaar als EXT-bron. Ducking / AutoFader toewijsbaar aan alle bronnen (automatisch dempen van muziek bij spraak).

Analoge ingangen
Stereo-ingangen voor lijn: 4’Gebalanceerd op XLR voor Lijn 1, gebalanceerd op RJ45 voor Lijn 2-4. Kanaalmodusselectie: STEREO, MONO, L, R, INV-L, INV-R, INV. Stereo-1 & DANTE-1 ingangen kunnen worden geconfigureerd als 4 Telco-ingangen

USB audio I/O
Met de 2 ingebouwde stereo USB (Type-B) I/O audio interfaces kun je de PC direct aansluiten op de Oxygen 1000 console, zonder dat je geluidskaarten nodig hebt. In feite detecteert de PC elk van de USB-consoles als een digitale geluidskaart met 1 stereo-ingangen en 1 stereo-uitgangen voor gelijktijdig afspelen en opnemen. Telefoon hybride en Telco Telefoon hybride: 1 POTS/PSTN telefoonlijn met Line.In en Tel.Set aansluiting. Telco: 1 in/uit N-1 om externe telefoonhybride aan te sluiten met besturing via TLC/GPIO. Er kunnen 4 extra mono Telco’s worden verkregen door de analoge ingangen (Stereo-1 & DANTE-1) en (OUT-2 & DANTE-1) stereo-uitgangen te configureren. GPI- en GPO-beheer op alle 5 Telco-kanalen. RING en HOOK op de F1 toets voor elk TELCO kanaal. N-1 op Telco-uitgangen voor alle BUS (PGM, SUB, AUX-1 en AUX-2).

Analoge uitgangen
4 Gebalanceerde uitgangen:
OUT-1 – XLR – Vast als PGM
OUT-2 – XLR – Standaard toegewezen als SUB
OUT-3 – RJ45 – Standaard toegewezen als AUX-1
OUT-4 – RJ45 – Standaard toegewezen als AUX-2
OUT-2 stereo uitgang kan geconfigureerd worden als N-1 voor maximaal 2 extra mono Telco. bereiken
OUT-1 & OUT-2 uitgangen zijn beide uitgerust met een GPO

Digitale uitgang
1 AES/EBU-uitgang op XLR
Koptelefoon- en lokale monitoruitgangen
OUT-2-4 uitgangen: kunnen worden geconfigureerd als Studio Presenter en Studio Guest

Hoofdtelefoon
Ongebalanceerde uitgangen: 2 Lijnuitgangen op Jack 6.3 voor hoofdtelefoons in de controlekamer
Instelbaar maximumvolume Controlekamer- en studioluidsprekers (studioluidspreker alleen via SW)
Instelbaar maximaal volume voor hoofdtelefoons in controlekamer en studio (hoofdtelefoons studio alleen via SW)
Instelbare CUT- of Mute-modus (-40, -30, -20, -10 dB) op regelkamer en

Studioluidsprekers
Onafhankelijke bronselectie (PGM, SUB, AUX1, AUX2, EXT) voor controlekamer- en studioluidsprekers, controlekamer- en studiohoofdtelefoons met of zonder PFL
Onafhankelijk talkbackbeheer op regelkamer- en studioluidsprekers
Onafhankelijk Talk Back-beheer op hoofdtelefoons in controlekamer en studio
Dezelfde bronselectie voor hoofdtelefoons in controlekamer en studio, met onafhankelijk niveau.

GPI/GPO
GPI: 9 in totaal, voor terugbellen, hybride telefoon of andere functies
GPO: 9 in totaal, om OnAir lampen te bedienen of HOOK- en RING-commando’s te geven voor externe telefoon Hybrid
Door gebruiker aangepaste GPI’s (bijv. belsignaal, talkback, kanaal aan/uit, enz.)
GPOs op maat van de gebruiker (bijv. Hook/ONAIR, Studio-Light, Control Room-Light)

Oppervlak & Beheer
Automatische firmware-update via internet
WEB UI voor consoleconfiguratie en servicefuncties (opslaan, herstellen, bijwerken, logboeken, etc.)
EQ presets opslaan en oproepen (tot 10)
Nieuw real-time EQ-algoritme met afbeeldingen
Snelle en nauwkeurige weergave van LED-meters
Configuratie van bedieningspaneel opslaan en oproepen met 10 snapshots
De volledige consoleconfiguratie opslaan en oproepen. De configuratie kan worden opgeslagen in het interne geheugen (microSD), USB en PC (via WEB-interface).
Aanpassingsknoppen voor versterking met adaptieve snelheid
Dimbaar knoppenlicht
Instelbare fader AAN/UIT-drempel (van -50 dB tot 0 dB)

Hybride telefoon en telco
De ingebouwde telefoonhybride maakt directe aansluiting van een POTS/PSTN telefoonlijn op RJ-11C mogelijk. De audio wordt verwerkt via DSP die state-of-the-art audioverwerking biedt. Hij is ook verkrijgbaar met een Telco N-1 in/uit om de Oxygen 2000 aan te sluiten op een externe hybride telefoon. De Telco N-1 is altijd beschikbaar op RJ45. TLC-commando’s zijn beschikbaar op dezelfde RJ45 met haak- en ringinterface.
TLC-commando’s voor Telco-2-5 zijn beschikbaar en configureerbaar op GPIO-DB9-connector met haak en ring.

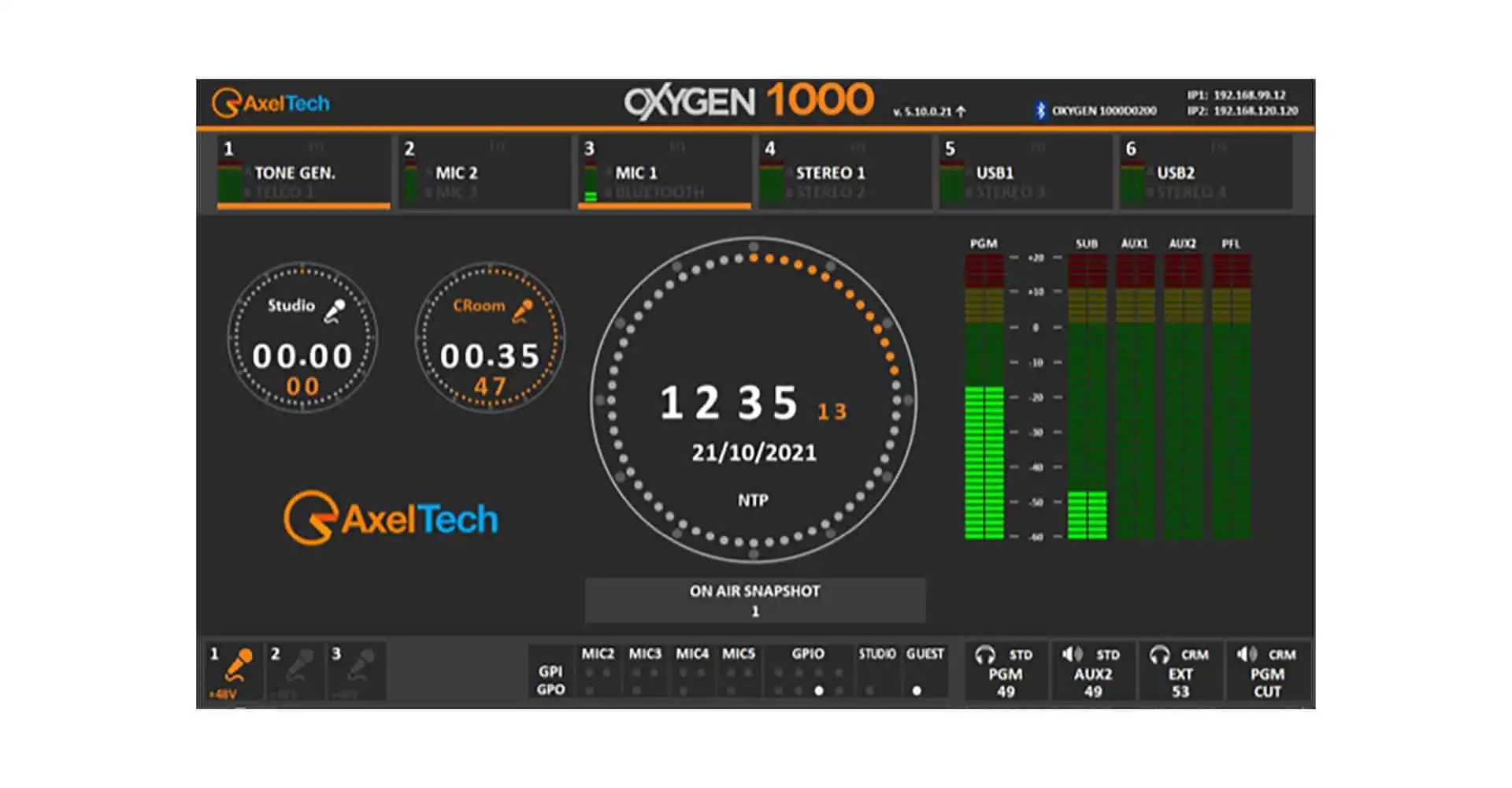

HDMI-uitgang
De HDMI-uitgang maakt het mogelijk om een HD-beeldscherm aan te sluiten op de console:
Monitor, die de volgende informatie weergeeft:
Audio-ingang bronniveaus
4+1 BUS-uitgangsniveaus
A/B-bronnamen toegewezen aan 10 kanalen
On-Air bronnen bekijken
Microfoon op timer (controlekamer & studio)
grote klok
Audio-uitgangsniveau (luidsprekers en hoofdtelefoon)
Microfoon in de lucht
Telefoon actief
Configureer, om alle apparaatfuncties te configureren.
HDMI-uitgang gecombineerd met 4 draaiknoppen voor snel en intuïtief programmeren van alle mixerparameters.
De programmeer-GUI is ontworpen om heel eenvoudig en intuïtief te zijn.
Er zijn selecteerbare lay-outs voor de startpagina beschikbaar, met veel thematische pictogrammen.
De HDMI-uitgang kan worden gepersonaliseerd met het logo van de klant. Er zijn selecteerbare weergaveformaten beschikbaar.

Analoge gebalanceerde microfooningangen
Connector RJ45 & XLR gebalanceerd – EMI onderdrukt
Ingangsimpedantie 2,4 KΩ
Nominaal ingangsniveau (gevoeligheid) -9/-66 dBu
Max. ingangsniveau (omslagpunt) +9 dBu
A/D-conversie 24 bit / 48 Khz
Signaal-ruisverhouding (gerelateerd aan piekniveau) >90 dB
THD+N <0,01%
Analoge versterking instelbaar +0 ÷ +57 dB (stap van 3dB)
Fantoomvoeding +48V
Analoge gebalanceerde stereo-ingangen
Connector XLR & RJ45 gebalanceerd – EMI onderdrukt
Ingangsimpedantie 10 KΩ
Nominaal ingangsniveau (gevoeligheid) 0 dBu
Max. ingangsniveau (omslagpunt) +18 dBu
A/D-conversie 24 bit / 48 Khz
Frequentierespons +/-0,5 dB van 20 Hz tot 20 kHz
Signaal-ruisverhouding (gerelateerd aan piekniveau) >100 dB
Stereoscheiding (gerelateerd aan piekniveau) >90 dB
THD+N <0,002 %
Analoge gebalanceerde telco-ingang
Connector RJ45 gebalanceerd – EMI onderdrukt
Ingangsimpedantie 10 KΩ
Nominaal ingangsniveau (gevoeligheid) 0 dBu
Max. ingangsniveau (omslagpunt) +18 dBu
A/D-conversie 24 bit / 48 Khz
Signaal-ruisverhouding (gerelateerd aan piekniveau) >100 dB
THD+N <0,002%
PSTN-interface
Aansluiting RJ11
Transhybride verlies >20 dB
Analoge gebalanceerde stereo-uitgangen
Connector RJ45 gebalanceerd – EMI onderdrukt
Uitgangsimpedantie 23 Ω, nominaal 600 Ω
Nominaal uitgangsniveau 0 dBu
Max. uitgangsniveau (omslagpunt) +18 dBu
D/A-omzetting 24 bit / 48 Khz
Signaal-ruisverhouding (gerelateerd aan piekniveau) >100 dB
Stereoscheiding (gerelateerd aan piekniveau) >90 dB
THD+N <0,002 %
USB Audio Digitale I/O
Aansluiting USB Type B – EMI onderdrukt
Afspelen en opnemen Sample Rate SRC 44,1-48 KHz
Resolutie 16 bit
Beschikbare stereokanalen 1 Play & 1 Rec voor elke USB-interface
Digitale uitgang
Connector Gebalanceerd op 1 XLR – EMI onderdrukt
Ingangsimpedantie 110 Ω
Standaard AES3
Audiosamplesnelheid 48 KHz
Resolutie 24 bit
Dynamisch bereik (converterwaarden) 124 dB
Analoge gebalanceerde telco-uitgang
Connector RJ45 gebalanceerd – EMI onderdrukt
Uitgangsimpedantie 23 Ω, nominaal 600 Ω
Nominaal uitgangsniveau 0 dBu
Max. uitgangsniveau (omslagpunt) +18 dBu
D/A-omzetting 24 bit / 48 Khz
Signaal-ruisverhouding (gerelateerd aan piekniveau) >100 dB
THD+N <0,002 %
Systeem
Audiokern Analoge Devices ADAU1452 32bit 294 MHz vast punt DSP
Audio CODECs Cirrus CS42448 24 bit/192 kHz
Systeemkern Allwinner A20 dual core cortex-A7 op 800 MHz, 1 GB RAM
LAN-aansluiting RJ45 – 100Mbit
Nominale vertraging (analoge ingang naar analoge uitgang) 0,7 ms
GPIO-ingangen/uitgangen 4 GPI/4 GPO op DB9; 4 GPI/2 GPO op Mic2 & Mic3 RJ45; 2 GPO op Out3 & Out4 RJ45; 1 GPI/1 GPO op Telco RJ45
Communicatiepoort 2xUSB type-A, 2xUSB type-B, 1xLAN, 1xHDMI
Bedrijfstemperatuur 0°C ÷ 40°C
PSU
Voeding 90-260 VAC / 47-63 Hz / 30 W
Afmetingen
Afmetingen (B; H; D) 344mm; 80mm; 343mm
Gewicht < 5Kg
