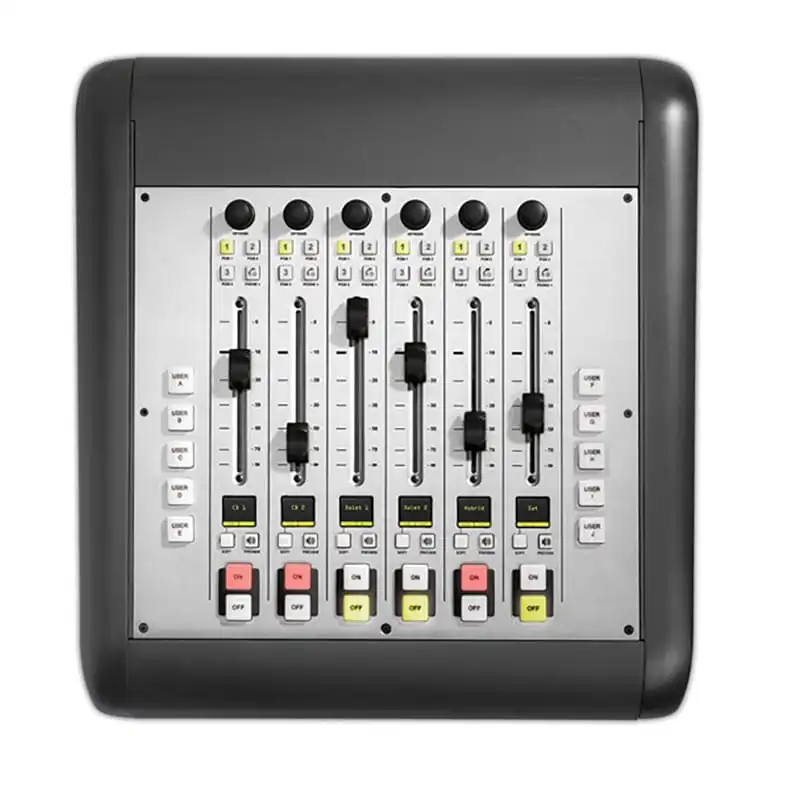

Axia IQ 6 Faders Digitaal Uitbreidingsframe

Axia IQ 6 Faders Digitaal Uitbreidingsframe

Het Axia IQ 6 Faders Digitaal Uitbreidingsframe wordt op de IQ Core aangesloten via de beschikbare CANbus-connector. Voegt zes faders toe aan het hoofdframe van je IQ, plus tien knoppen voor de bediening van je GPIO-sluitingen op ferifiele audioapparaten.

Beschrijving

Axia IQ 6 Faders Digitaal Uitbreidingsframe

Het Axia IQ 6-fader uitbreidingsframe met gebruikersknoppen is een veelzijdige aanvulling die is ontworpen om je uitzendinstallatie te verbeteren. Dit uitbreidingsframe sluit naadloos aan op de IQ Core via de beschikbare CANbus-connector en breidt je besturingsmogelijkheden moeiteloos uit. Met zes extra faders geïntegreerd in het hoofdframe van je IQ, samen met tien gebruikersknoppen voor GPIO-sluitingsbediening van perifere audioapparaten, krijg je een ongekende controle over je audioworkflow.

Dit uitbreidingsframe is gemaakt met precisie en duurzaamheid in het achterhoofd en is voorzien van geleidende kunststof faders van 100 mm, schakelaars van vliegtuigkwaliteit en LED-achtergrondverlichting voor betere zichtbaarheid en tactiele feedback. Het ergonomische ontwerp zorgt voor een naadloze integratie in uw werkruimte, of het nu op een bureaublad wordt geplaatst of drop-in wordt gemonteerd.

Bovendien biedt het Axia Expansion Frame flexibiliteit in de configuratie, waardoor IQ-frames fysiek aan elkaar kunnen worden gekoppeld met behulp van de meegeleverde hardware, wat zorgt voor een samenhangende en gestroomlijnde opstelling.

Ervaar verbeterde controle en efficiëntie in je omroepactiviteiten met het Axia IQ 6-Fader Expansion Frame met gebruikersknoppen. Verbeter vandaag nog je audio workflow en ontgrendel nieuwe mogelijkheden voor je uitzendingen.

SPECIFICATIES QOR.32

Verbindingen
– Microfooningangen: 4x gebalanceerde XLR-F, met selecteerbare fantoomvoeding
– Analoge ingangen: 16x RJ-45, StudioHub+ standaard. – Analoge uitgangen: 8x RJ-45, StudioHub+ standaard.
– AES/EBU-ingangen: 2x RJ-45, StudioHub+ standaard. – AES/EBU Uitgangen: 2x RJ-45, StudioHub+ standaard.
– GPIO: 8x DB-15 – Livewire:
– 4x 100BASE-T met PoE, RJ-45
– 2x 100BASE-T, RJ-45 – 2x 1000BASE-T, RJ-45
– 2x Gigabit, SFP (Small Form Pluggable) – Console Frame Aansluitingen: 3x, 6-pins “vergrendel”-stijl
– Aansluitingen voor accessoires: 1x, 6-pins “vergrendel”-stijl

Microfoon voorversterkers
– Bronimpedantie: 150 Ohm – Ingangsimpedantie: 4 k Ohm minimaal, gebalanceerd
– Nominaal niveaubereik: Instelbaar, -75 dBu tot -20 dBu
– Ingangshoofdruimte: >20 dB boven nominale ingang
– Uitgangsniveau: +4 dBu, nominaal Analoge lijningangen
– Ingangsimpedantie: 20 k Ohm
– Nominaal niveaubereik: Instelbaar, +4 dBu of -10dBv
– Ingangshoofdruimte: 20 dB boven nominale ingang

Analoge lijnuitgangen
– Uitgang Bronimpedantie: <50 Ohm gebalanceerd
– Impedantie uitgangsbelasting: 600 Ohm, minimaal – Nominaal uitgangsniveau: +4 dBu
– Maximaal uitgangsniveau: +24 dBuAxia iQ | De slimmere IP-console TelosAlliance.com/Axia/iQ

Digitale audio-ingangen en -uitgangen
– Referentieniveau: +4 dBu (-20 dB FSD)
– Impedantie: 110 Ohm, gebalanceerd (XLR)
– Signaalformaat: AES-3 (AES/EBU)
– AES-3 Input Compliance: 24-bit met selecteerbare sample rate conversie, 20 kHz tot 216kHz input sample rate geschikt.
– Naleving AES-3-uitgang: 24-bit
– Digitale referentie: Intern (netwerk tijdbasis) of externe referentie 48 kHz, +/- 2 ppm
– Interne bemonsteringsfrequentie: 48 kHz
– Uitvoersamplesnelheid: 48 kHz
– A/D-omzettingen: 24-bits, Delta-Sigma, 256x oversampling
– D/A-omzettingen: 24-bits, Delta-Sigma, 256x oversampling
– Latency <3 ms, microfoon in tot monitor uit, inclusief netwerk en processorlus

Frequentiebereik
– Elke ingang naar elke uitgang: +0,5 / -0,5 dB, 20 Hz tot 20 kHz

Dynamisch bereik
– Analoge ingang naar analoge uitgang: 102 dB gerefereerd aan 0 dBFS, 105 dB “A” gewogen aan 0 dBFS
– Analoge ingang naar digitale uitgang: 105 dB gerefereerd aan 0 dBFS
– Digitale ingang naar analoge uitgang: 103 dB gerefereerd aan 0 dBFS, 106 dB “A” gewogen
– Digitale ingang naar digitale uitgang: 125 dB Equivalent ingangsgeluid
– Microfoonvoorversterker: -128 dBu, 150 Ohm bron, referentie -50 dBu ingangsniveau Totaal

Harmonische vervorming + ruis
– Mic Pre-ingang naar analoge lijnuitgang: <0,005%, 1 kHz, -38 dBu ingang, +18 dBu uitgang
– Analoge ingang naar analoge uitgang: <0,008%, 1 kHz, +18 dBu ingang, +18 dBu uitgang
– Digitale ingang naar digitale uitgang: <0,0003%, 1 kHz, -20 dBFS
– Digitale ingang naar analoge uitgang: <0,005%, 1 kHz, -6 dBFS ingang, +18 dBu uitgangAxia iQ | De slimmere IP-console TelosAlliance.com/Axia/iQ

Overspraakisolatie, stereoscheiding en CMRR
– Analoge lijn kanaal-kanaal isolatie: minimaal 90 dB isolatie, 20 Hz tot 20 kH
– Microfoon kanaal naar kanaal isolatie: 80 dB isolatie minimaal, 20 Hz tot 20 kHz
– Analoge lijn Stereoscheiding: minimaal 85 dB isolatie, 20 Hz tot 20 kHz
– Analoge lijningang CMRR: >50 dB, 20 Hz tot 20 kHz Microfooningang CMRR: >50 dB, 20 Hz tot 20 kHz

Audioverwerking
– Mic Equalizer (toepasbaar op maximaal 6 faders)
– Frequentiebanden: 20Hz tot 320Hz, 125Hz tot 2KHz, 1,25KHz tot 20KHz.
– Cut/Boost-bereik op elke band: -25dB tot +15dB.
– Q-factor: Automatisch – bandbreedte varieert op basis van de hoeveelheid cut of boost.

Voeding AC-ingang, QOR.32 met iQ Console
– Automatisch reagerende voeding, 90 VAC tot 240 VAC, 50 Hz tot 60 Hz, IEC-contactdoos, interne zekering
– Stroomverbruik: 100 watt in bedrijf

Temperaturen
-10 graden C tot +40 graden C, <90% luchtvochtigheid, geen condensatie

Afmetingen
– iQ hoofdframe 52,07 cm x 48,26 cm x 11,43 cm (bureaublad tot meterbrug)
– iQ Uitbreidingsframes 17,5″ x 18,25″ x 3″ (44,45 cm x 46,36 cm x 7,62 cm) (bureaublad tot hoogste regelaar)

Beschrijving

Axia IQ 6 Faders Digitaal Uitbreidingsframe

Het Axia IQ 6-fader uitbreidingsframe met gebruikersknoppen is een veelzijdige aanvulling die is ontworpen om je uitzendinstallatie te verbeteren. Dit uitbreidingsframe sluit naadloos aan op de IQ Core via de beschikbare CANbus-connector en breidt je besturingsmogelijkheden moeiteloos uit. Met zes extra faders geïntegreerd in het hoofdframe van je IQ, samen met tien gebruikersknoppen voor GPIO-sluitingsbediening van perifere audioapparaten, krijg je een ongekende controle over je audioworkflow.

Dit uitbreidingsframe is gemaakt met precisie en duurzaamheid in het achterhoofd en is voorzien van geleidende kunststof faders van 100 mm, schakelaars van vliegtuigkwaliteit en LED-achtergrondverlichting voor betere zichtbaarheid en tactiele feedback. Het ergonomische ontwerp zorgt voor een naadloze integratie in uw werkruimte, of het nu op een bureaublad wordt geplaatst of drop-in wordt gemonteerd.

Bovendien biedt het Axia Expansion Frame flexibiliteit in de configuratie, waardoor IQ-frames fysiek aan elkaar kunnen worden gekoppeld met behulp van de meegeleverde hardware, wat zorgt voor een samenhangende en gestroomlijnde opstelling.

Ervaar verbeterde controle en efficiëntie in je omroepactiviteiten met het Axia IQ 6-Fader Expansion Frame met gebruikersknoppen. Verbeter vandaag nog je audio workflow en ontgrendel nieuwe mogelijkheden voor je uitzendingen.

Specificaties

SPECIFICATIES QOR.32

Verbindingen
– Microfooningangen: 4x gebalanceerde XLR-F, met selecteerbare fantoomvoeding
– Analoge ingangen: 16x RJ-45, StudioHub+ standaard. – Analoge uitgangen: 8x RJ-45, StudioHub+ standaard.
– AES/EBU-ingangen: 2x RJ-45, StudioHub+ standaard. – AES/EBU Uitgangen: 2x RJ-45, StudioHub+ standaard.
– GPIO: 8x DB-15 – Livewire:
– 4x 100BASE-T met PoE, RJ-45
– 2x 100BASE-T, RJ-45 – 2x 1000BASE-T, RJ-45
– 2x Gigabit, SFP (Small Form Pluggable) – Console Frame Aansluitingen: 3x, 6-pins “vergrendel”-stijl
– Aansluitingen voor accessoires: 1x, 6-pins “vergrendel”-stijl

Microfoon voorversterkers
– Bronimpedantie: 150 Ohm – Ingangsimpedantie: 4 k Ohm minimaal, gebalanceerd
– Nominaal niveaubereik: Instelbaar, -75 dBu tot -20 dBu
– Ingangshoofdruimte: >20 dB boven nominale ingang
– Uitgangsniveau: +4 dBu, nominaal Analoge lijningangen
– Ingangsimpedantie: 20 k Ohm
– Nominaal niveaubereik: Instelbaar, +4 dBu of -10dBv
– Ingangshoofdruimte: 20 dB boven nominale ingang

Analoge lijnuitgangen
– Uitgang Bronimpedantie: <50 Ohm gebalanceerd
– Impedantie uitgangsbelasting: 600 Ohm, minimaal – Nominaal uitgangsniveau: +4 dBu
– Maximaal uitgangsniveau: +24 dBuAxia iQ | De slimmere IP-console TelosAlliance.com/Axia/iQ

Digitale audio-ingangen en -uitgangen
– Referentieniveau: +4 dBu (-20 dB FSD)
– Impedantie: 110 Ohm, gebalanceerd (XLR)
– Signaalformaat: AES-3 (AES/EBU)
– AES-3 Input Compliance: 24-bit met selecteerbare sample rate conversie, 20 kHz tot 216kHz input sample rate geschikt.
– Naleving AES-3-uitgang: 24-bit
– Digitale referentie: Intern (netwerk tijdbasis) of externe referentie 48 kHz, +/- 2 ppm
– Interne bemonsteringsfrequentie: 48 kHz
– Uitvoersamplesnelheid: 48 kHz
– A/D-omzettingen: 24-bits, Delta-Sigma, 256x oversampling
– D/A-omzettingen: 24-bits, Delta-Sigma, 256x oversampling
– Latency <3 ms, microfoon in tot monitor uit, inclusief netwerk en processorlus

Frequentiebereik
– Elke ingang naar elke uitgang: +0,5 / -0,5 dB, 20 Hz tot 20 kHz

Dynamisch bereik
– Analoge ingang naar analoge uitgang: 102 dB gerefereerd aan 0 dBFS, 105 dB “A” gewogen aan 0 dBFS
– Analoge ingang naar digitale uitgang: 105 dB gerefereerd aan 0 dBFS
– Digitale ingang naar analoge uitgang: 103 dB gerefereerd aan 0 dBFS, 106 dB “A” gewogen
– Digitale ingang naar digitale uitgang: 125 dB Equivalent ingangsgeluid
– Microfoonvoorversterker: -128 dBu, 150 Ohm bron, referentie -50 dBu ingangsniveau Totaal

Harmonische vervorming + ruis
– Mic Pre-ingang naar analoge lijnuitgang: <0,005%, 1 kHz, -38 dBu ingang, +18 dBu uitgang
– Analoge ingang naar analoge uitgang: <0,008%, 1 kHz, +18 dBu ingang, +18 dBu uitgang
– Digitale ingang naar digitale uitgang: <0,0003%, 1 kHz, -20 dBFS
– Digitale ingang naar analoge uitgang: <0,005%, 1 kHz, -6 dBFS ingang, +18 dBu uitgangAxia iQ | De slimmere IP-console TelosAlliance.com/Axia/iQ

Overspraakisolatie, stereoscheiding en CMRR
– Analoge lijn kanaal-kanaal isolatie: minimaal 90 dB isolatie, 20 Hz tot 20 kH
– Microfoon kanaal naar kanaal isolatie: 80 dB isolatie minimaal, 20 Hz tot 20 kHz
– Analoge lijn Stereoscheiding: minimaal 85 dB isolatie, 20 Hz tot 20 kHz
– Analoge lijningang CMRR: >50 dB, 20 Hz tot 20 kHz Microfooningang CMRR: >50 dB, 20 Hz tot 20 kHz

Audioverwerking
– Mic Equalizer (toepasbaar op maximaal 6 faders)
– Frequentiebanden: 20Hz tot 320Hz, 125Hz tot 2KHz, 1,25KHz tot 20KHz.
– Cut/Boost-bereik op elke band: -25dB tot +15dB.
– Q-factor: Automatisch – bandbreedte varieert op basis van de hoeveelheid cut of boost.

Voeding AC-ingang, QOR.32 met iQ Console
– Automatisch reagerende voeding, 90 VAC tot 240 VAC, 50 Hz tot 60 Hz, IEC-contactdoos, interne zekering
– Stroomverbruik: 100 watt in bedrijf

Temperaturen
-10 graden C tot +40 graden C, <90% luchtvochtigheid, geen condensatie

Afmetingen
– iQ hoofdframe 52,07 cm x 48,26 cm x 11,43 cm (bureaublad tot meterbrug)
– iQ Uitbreidingsframes 17,5″ x 18,25″ x 3″ (44,45 cm x 46,36 cm x 7,62 cm) (bureaublad tot hoogste regelaar)

Extra informatie

Gewicht 6.5 kg
Afmetingen 44.45 × 46.36 × 7.62 cm
