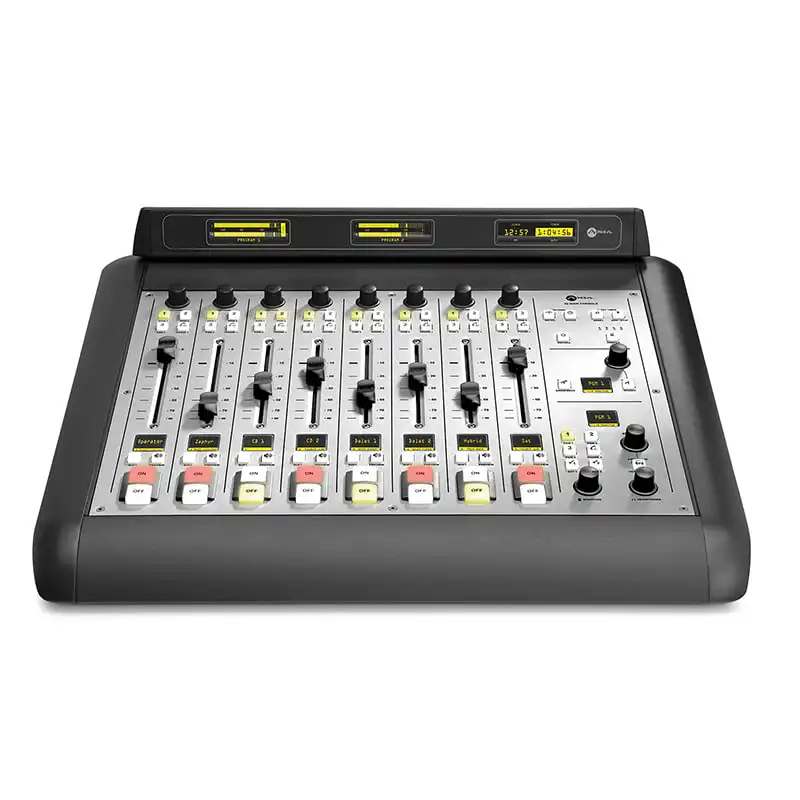

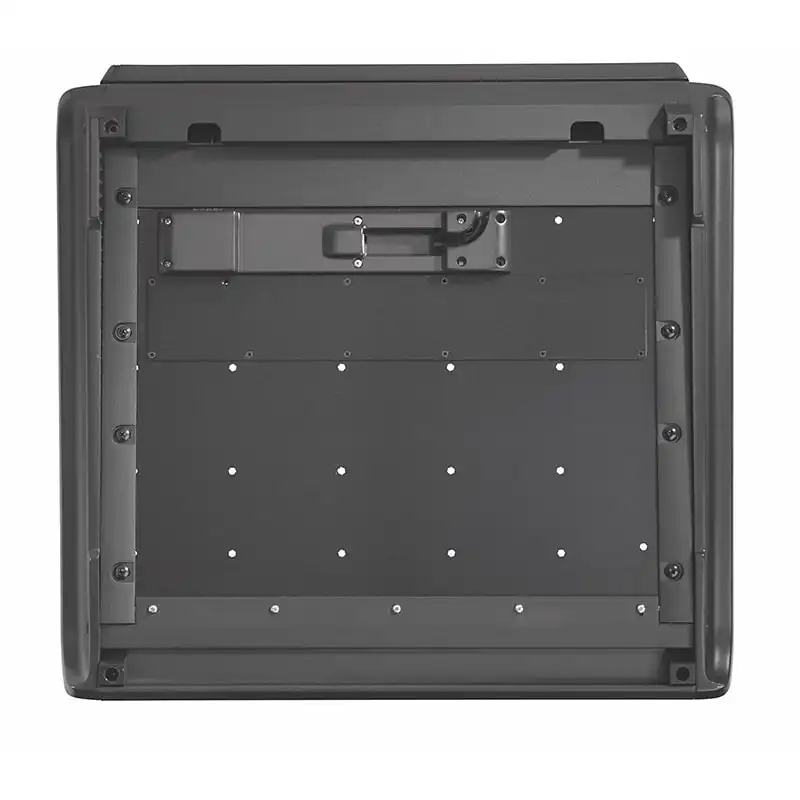

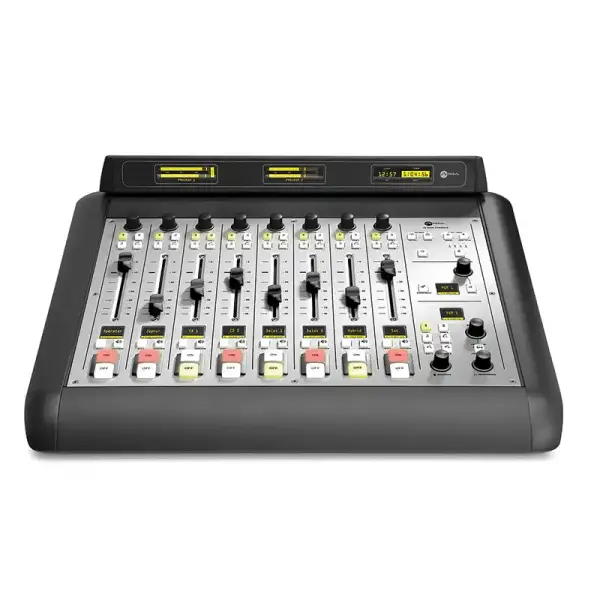

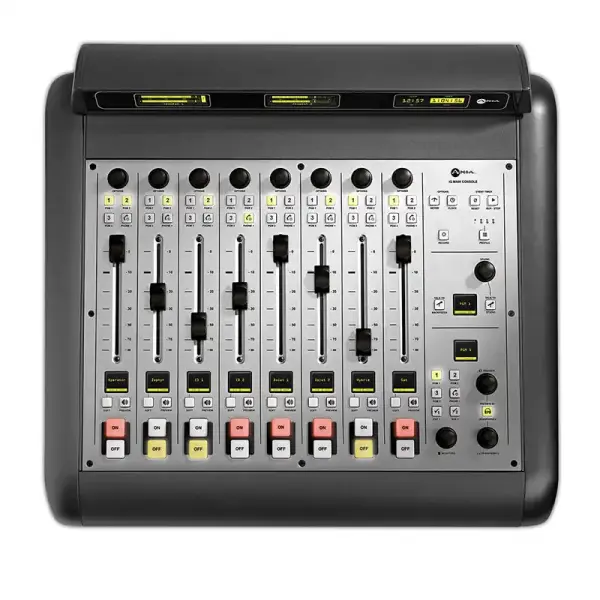

Axia IQ 8 Main Frame 8 Fader Mengpaneel

Axia IQ 8 Main Frame 8 Fader Mengpaneel

De Axia IQ8 Main, de nieuwe IP-Audio console van Axia Audio. Alles is inbegrepen: bedieningspaneel, DSP-gebaseerde mixing engine, audio I/O, logica voor machinebesturing, zelfs een Ethernet-switch die speciaal is gemaakt voor IP-Audio.

Beschrijving

Axia IQ 8 Main Frame 8 Fader Mengpaneel

Ontgrendel de kracht van naadloos audio mixen met de Axia iQ IP 8-fader mixer, ontworpen om je omroepervaring te verbeteren. Deze innovatieve mixer integreert naadloos met de Axia QOR.32 engine via een enkele CANBus-kabel en biedt stand-alone functionaliteit. Als alternatief kan het moeiteloos worden aangesloten op een Axia-netwerk voor uitgebreide mogelijkheden.

Breid je mixmogelijkheden uit met extra faders en controllers via de iQ Expansion Frames (afzonderlijk verkrijgbaar), die ongeëvenaarde flexibiliteit bieden om aan je veranderende behoeften te voldoen. Het Axia iQ Main Frame kan eenvoudig in rekken worden gemonteerd met de meegeleverde hardware, voor een gestroomlijnde installatie.

Met drie speciale stereoprogrammabussen en een stereo aux-bus stelt de Axia iQ IP mixer je in staat om verschillende taken, van telefoongesprekken tot opnames buiten de uitzending, met gemak af te handelen. Bovendien ondersteunt het Livewire-technologie, waardoor meerdere audiobronnen naadloos kunnen worden geïntegreerd via een enkele CAT-netwerkkabel.

Innovatieve functies zoals Livewire-compatibiliteit zorgen voor een efficiënte optimalisatie van de workflow. In AerOn Studio kan een Livewire meerkanaalsdriver bijvoorbeeld een traditionele geluidskaart vervangen, waardoor de aansluitmogelijkheden worden vereenvoudigd en de veelzijdigheid wordt vergroot. Met slechts één kabelverbinding kun je het volledige potentieel van de Axia iQ IP mixer benutten.

Ervaar ongeëvenaarde controle, flexibiliteit en efficiëntie bij het mixen van audio met de Axia iQ IP 8-fader mixer. Til je omroepinstallatie naar nieuwe hoogten en ontgrendel eindeloze mogelijkheden voor het maken van boeiende inhoud.

Axia iQ, de nieuwe IP-Audio console van Axia Audio. Alles is inbegrepen: bedieningspaneel, DSP-gebaseerde mixing engine, audio I/O, logica voor machinebesturing, zelfs een Ethernet-switch die speciaal is gemaakt voor IP-Audio. Er is ook een reservevoeding beschikbaar. De installatie kan niet eenvoudiger: sluit het iQ bedieningspaneel met één kabel aan op de Core engine, voeg audio-ingangen toe via CAT-5, voer een snelle webgebaseerde configuratie uit en uw iQ systeem is klaar om uit te zenden. Zo eenvoudig is het echt.

Het Axia iQ radioconsolesysteem kan worden gebruikt om aangepaste consoles te bouwen met formaten van 8 tot 24 faders. Een basissysteem bestaat uit een iQ 8-Fader Main Frame en een QOR.32 geïntegreerde console engine, een DSP-gebaseerde mixing engine die ook analoge en digitale audio I/O, GPIO en een aangepaste, zero-configuratie Ethernet-switch bevat. Faders en bedieningsmogelijkheden kunnen worden uitgebreid door een of meer iQ Expansion Frames toe te voegen (maximaal 3 frames per console-installatie). De iQ consoleframes kunnen bovenop het bureaublad worden geplaatst of drop-in worden gemonteerd. Indien gewenst kunnen meerdere frames fysiek worden samengevoegd.

iQ werkt als een standalone console, maar kan ook verbinding maken met Axia netwerken. Het iQ mengoppervlak wordt met één kabel aangesloten op de QOR.32 motor. De installatie kan niet eenvoudiger: sluit het iQ bedieningspaneel aan op de QOR.32, voeg audio-ingangen toe via CAT-5, voer een snelle webgebaseerde configuratie uit en uw iQ systeem is klaar om uit te zenden.

iQ beschikt over 3 speciale stereoprogrammabussen, plus een stereo Utility-bus die kan worden gebruikt voor telefoongesprekken, externe opnames of als vierde programmabus. Automatische mix-minus op elke fader, plus talkbackfuncties, opnamemodus met één druk op de knop, Show Profile-functies voor het direct oproepen van maximaal 4 voorgedefinieerde console “snapshots”, OLED-programmameters met hoge resolutie die kunnen worden omgeschakeld tussen VU- en PPM-meetstijlen, OLED-optie- en bronnaamdisplays op elke faderstrip, Studio- en Control Room-monitorregelaars. Voeg redundante voeding toe aan je iQ systeem met de Axia Console Voeding. Deze aansluiting met één kabel op de QOR.32 console engine biedt back-upvoeding met automatische schakeling.

SPECIFICATIES QOR.32

Verbindingen
– Microfooningangen: 4x gebalanceerde XLR-F, met selecteerbare fantoomvoeding
– Analoge ingangen: 16x RJ-45, StudioHub+ standaard. – Analoge uitgangen: 8x RJ-45, StudioHub+ standaard.
– AES/EBU-ingangen: 2x RJ-45, StudioHub+ standaard. – AES/EBU Uitgangen: 2x RJ-45, StudioHub+ standaard.
– GPIO: 8x DB-15 – Livewire:
– 4x 100BASE-T met PoE, RJ-45
– 2x 100BASE-T, RJ-45 – 2x 1000BASE-T, RJ-45
– 2x Gigabit, SFP (Small Form Pluggable) – Console Frame Aansluitingen: 3x, 6-pins “vergrendel”-stijl
– Aansluitingen voor accessoires: 1x, 6-pins “slot en grendel” stijl

Microfoon voorversterkers
– Bronimpedantie: 150 Ohm – Ingangsimpedantie: 4 k Ohm minimaal, gebalanceerd
– Nominaal niveaubereik: Instelbaar, -75 dBu tot -20 dBu
– Ingangshoofdruimte: >20 dB boven nominale ingang
– Uitgangsniveau: +4 dBu, nominaal Analoge lijningangen
– Ingangsimpedantie: 20 k Ohm
– Nominaal niveaubereik: Instelbaar, +4 dBu of -10dBv
– Ingangshoofdruimte: 20 dB boven nominale ingang

Analoge lijnuitgangen
– Uitgang Bronimpedantie: <50 Ohm gebalanceerd
– Impedantie uitgangsbelasting: 600 Ohm, minimaal – Nominaal uitgangsniveau: +4 dBu
– Maximaal uitgangsniveau: +24 dBuAxia iQ | De slimmere IP-console TelosAlliance.com/Axia/iQ

Digitale audio-ingangen en -uitgangen
– Referentieniveau: +4 dBu (-20 dB FSD)
– Impedantie: 110 Ohm, gebalanceerd (XLR)
– Signaalformaat: AES-3 (AES/EBU)
– AES-3 Input Compliance: 24-bit met selecteerbare sample rate conversie, 20 kHz tot 216kHz input sample rate geschikt.
– Naleving AES-3-uitgang: 24-bit
– Digitale referentie: Intern (netwerk tijdbasis) of externe referentie 48 kHz, +/- 2 ppm
– Interne bemonsteringsfrequentie: 48 kHz
– Uitvoersamplesnelheid: 48 kHz
– A/D-omzettingen: 24-bits, Delta-Sigma, 256x oversampling
– D/A-omzettingen: 24-bits, Delta-Sigma, 256x oversampling
– Latency <3 ms, microfoon in tot monitor uit, inclusief netwerk en processorlus

Frequentiebereik
– Elke ingang naar elke uitgang: +0,5 / -0,5 dB, 20 Hz tot 20 kHz

Dynamisch bereik
– Analoge ingang naar analoge uitgang: 102 dB gerefereerd aan 0 dBFS, 105 dB “A” gewogen aan 0 dBFS
– Analoge ingang naar digitale uitgang: 105 dB gerefereerd aan 0 dBFS
– Digitale ingang naar analoge uitgang: 103 dB gerefereerd aan 0 dBFS, 106 dB “A” gewogen
– Digitale ingang naar digitale uitgang: 125 dB Equivalent ingangsgeluid
– Microfoonvoorversterker: -128 dBu, 150 Ohm bron, referentie -50 dBu ingangsniveau Totaal

Harmonische vervorming + ruis
– Mic Pre-ingang naar analoge lijnuitgang: <0,005%, 1 kHz, -38 dBu ingang, +18 dBu uitgang
– Analoge ingang naar analoge uitgang: <0,008%, 1 kHz, +18 dBu ingang, +18 dBu uitgang
– Digitale ingang naar digitale uitgang: <0,0003%, 1 kHz, -20 dBFS
– Digitale ingang naar analoge uitgang: <0,005%, 1 kHz, -6 dBFS ingang, +18 dBu uitgangAxia iQ | De slimmere IP-console TelosAlliance.com/Axia/iQ

Overspraakisolatie, stereoscheiding en CMRR
– Analoge lijn kanaal-kanaal isolatie: minimaal 90 dB isolatie, 20 Hz tot 20 kH
– Microfoon kanaal naar kanaal isolatie: 80 dB isolatie minimaal, 20 Hz tot 20 kHz
– Analoge lijn Stereoscheiding: minimaal 85 dB isolatie, 20 Hz tot 20 kHz
– Analoge lijningang CMRR: >50 dB, 20 Hz tot 20 kHz Microfooningang CMRR: >50 dB, 20 Hz tot 20 kHz

Audioverwerking
– Mic Equalizer (toepasbaar op maximaal 6 faders)
– Frequentiebanden: 20Hz tot 320Hz, 125Hz tot 2KHz, 1,25KHz tot 20KHz.
– Cut/Boost-bereik op elke band: -25dB tot +15dB.
– Q-factor: Automatisch – bandbreedte varieert op basis van de hoeveelheid cut of boost.

Voeding AC-ingang, QOR.32 met iQ Console
– Automatisch reagerende voeding, 90 VAC tot 240 VAC, 50 Hz tot 60 Hz, IEC-contactdoos, interne zekering
– Stroomverbruik: 100 watt in bedrijf

Temperaturen
-10 graden C tot +40 graden C, <90% luchtvochtigheid, geen condensatie

Afmetingen
– iQ hoofdframe 52,07 cm x 48,26 cm x 11,43 cm (bureaublad tot meterbrug)
– iQ Uitbreidingsframes 17,5″ x 18,25″ x 3″ (44,45 cm x 46,36 cm x 7,62 cm) (bureaublad tot hoogste regelaar)

Beschrijving

Axia IQ 8 Main Frame 8 Fader Mengpaneel

Ontgrendel de kracht van naadloos audio mixen met de Axia iQ IP 8-fader mixer, ontworpen om je omroepervaring te verbeteren. Deze innovatieve mixer integreert naadloos met de Axia QOR.32 engine via een enkele CANBus-kabel en biedt stand-alone functionaliteit. Als alternatief kan het moeiteloos worden aangesloten op een Axia-netwerk voor uitgebreide mogelijkheden.

Breid je mixmogelijkheden uit met extra faders en controllers via de iQ Expansion Frames (afzonderlijk verkrijgbaar), die ongeëvenaarde flexibiliteit bieden om aan je veranderende behoeften te voldoen. Het Axia iQ Main Frame kan eenvoudig in rekken worden gemonteerd met de meegeleverde hardware, voor een gestroomlijnde installatie.

Met drie speciale stereoprogrammabussen en een stereo aux-bus stelt de Axia iQ IP mixer je in staat om verschillende taken, van telefoongesprekken tot opnames buiten de uitzending, met gemak af te handelen. Bovendien ondersteunt het Livewire-technologie, waardoor meerdere audiobronnen naadloos kunnen worden geïntegreerd via een enkele CAT-netwerkkabel.

Innovatieve functies zoals Livewire-compatibiliteit zorgen voor een efficiënte optimalisatie van de workflow. In AerOn Studio kan een Livewire meerkanaalsdriver bijvoorbeeld een traditionele geluidskaart vervangen, waardoor de aansluitmogelijkheden worden vereenvoudigd en de veelzijdigheid wordt vergroot. Met slechts één kabelverbinding kun je het volledige potentieel van de Axia iQ IP mixer benutten.

Ervaar ongeëvenaarde controle, flexibiliteit en efficiëntie bij het mixen van audio met de Axia iQ IP 8-fader mixer. Til je omroepinstallatie naar nieuwe hoogten en ontgrendel eindeloze mogelijkheden voor het maken van boeiende inhoud.

Axia iQ, de nieuwe IP-Audio console van Axia Audio. Alles is inbegrepen: bedieningspaneel, DSP-gebaseerde mixing engine, audio I/O, logica voor machinebesturing, zelfs een Ethernet-switch die speciaal is gemaakt voor IP-Audio. Er is ook een reservevoeding beschikbaar. De installatie kan niet eenvoudiger: sluit het iQ bedieningspaneel met één kabel aan op de Core engine, voeg audio-ingangen toe via CAT-5, voer een snelle webgebaseerde configuratie uit en uw iQ systeem is klaar om uit te zenden. Zo eenvoudig is het echt.

Het Axia iQ radioconsolesysteem kan worden gebruikt om aangepaste consoles te bouwen met formaten van 8 tot 24 faders. Een basissysteem bestaat uit een iQ 8-Fader Main Frame en een QOR.32 geïntegreerde console engine, een DSP-gebaseerde mixing engine die ook analoge en digitale audio I/O, GPIO en een aangepaste, zero-configuratie Ethernet-switch bevat. Faders en bedieningsmogelijkheden kunnen worden uitgebreid door een of meer iQ Expansion Frames toe te voegen (maximaal 3 frames per console-installatie). De iQ consoleframes kunnen bovenop het bureaublad worden geplaatst of drop-in worden gemonteerd. Indien gewenst kunnen meerdere frames fysiek worden samengevoegd.

iQ werkt als een standalone console, maar kan ook verbinding maken met Axia netwerken. Het iQ mengoppervlak wordt met één kabel aangesloten op de QOR.32 motor. De installatie kan niet eenvoudiger: sluit het iQ bedieningspaneel aan op de QOR.32, voeg audio-ingangen toe via CAT-5, voer een snelle webgebaseerde configuratie uit en uw iQ systeem is klaar om uit te zenden.

iQ beschikt over 3 speciale stereoprogrammabussen, plus een stereo Utility-bus die kan worden gebruikt voor telefoongesprekken, externe opnames of als vierde programmabus. Automatische mix-minus op elke fader, plus talkbackfuncties, opnamemodus met één druk op de knop, Show Profile-functies voor het direct oproepen van maximaal 4 voorgedefinieerde console “snapshots”, OLED-programmameters met hoge resolutie die kunnen worden omgeschakeld tussen VU- en PPM-meetstijlen, OLED-optie- en bronnaamdisplays op elke faderstrip, Studio- en Control Room-monitorregelaars. Voeg redundante voeding toe aan je iQ systeem met de Axia Console Voeding. Deze aansluiting met één kabel op de QOR.32 console engine biedt back-upvoeding met automatische schakeling.

Specificaties

SPECIFICATIES QOR.32

Verbindingen
– Microfooningangen: 4x gebalanceerde XLR-F, met selecteerbare fantoomvoeding
– Analoge ingangen: 16x RJ-45, StudioHub+ standaard. – Analoge uitgangen: 8x RJ-45, StudioHub+ standaard.
– AES/EBU-ingangen: 2x RJ-45, StudioHub+ standaard. – AES/EBU Uitgangen: 2x RJ-45, StudioHub+ standaard.
– GPIO: 8x DB-15 – Livewire:
– 4x 100BASE-T met PoE, RJ-45
– 2x 100BASE-T, RJ-45 – 2x 1000BASE-T, RJ-45
– 2x Gigabit, SFP (Small Form Pluggable) – Console Frame Aansluitingen: 3x, 6-pins “vergrendel”-stijl
– Aansluitingen voor accessoires: 1x, 6-pins “slot en grendel” stijl

Microfoon voorversterkers
– Bronimpedantie: 150 Ohm – Ingangsimpedantie: 4 k Ohm minimaal, gebalanceerd
– Nominaal niveaubereik: Instelbaar, -75 dBu tot -20 dBu
– Ingangshoofdruimte: >20 dB boven nominale ingang
– Uitgangsniveau: +4 dBu, nominaal Analoge lijningangen
– Ingangsimpedantie: 20 k Ohm
– Nominaal niveaubereik: Instelbaar, +4 dBu of -10dBv
– Ingangshoofdruimte: 20 dB boven nominale ingang

Analoge lijnuitgangen
– Uitgang Bronimpedantie: <50 Ohm gebalanceerd
– Impedantie uitgangsbelasting: 600 Ohm, minimaal – Nominaal uitgangsniveau: +4 dBu
– Maximaal uitgangsniveau: +24 dBuAxia iQ | De slimmere IP-console TelosAlliance.com/Axia/iQ

Digitale audio-ingangen en -uitgangen
– Referentieniveau: +4 dBu (-20 dB FSD)
– Impedantie: 110 Ohm, gebalanceerd (XLR)
– Signaalformaat: AES-3 (AES/EBU)
– AES-3 Input Compliance: 24-bit met selecteerbare sample rate conversie, 20 kHz tot 216kHz input sample rate geschikt.
– Naleving AES-3-uitgang: 24-bit
– Digitale referentie: Intern (netwerk tijdbasis) of externe referentie 48 kHz, +/- 2 ppm
– Interne bemonsteringsfrequentie: 48 kHz
– Uitvoersamplesnelheid: 48 kHz
– A/D-omzettingen: 24-bits, Delta-Sigma, 256x oversampling
– D/A-omzettingen: 24-bits, Delta-Sigma, 256x oversampling
– Latency <3 ms, microfoon in tot monitor uit, inclusief netwerk en processorlus

Frequentiebereik
– Elke ingang naar elke uitgang: +0,5 / -0,5 dB, 20 Hz tot 20 kHz

Dynamisch bereik
– Analoge ingang naar analoge uitgang: 102 dB gerefereerd aan 0 dBFS, 105 dB “A” gewogen aan 0 dBFS
– Analoge ingang naar digitale uitgang: 105 dB gerefereerd aan 0 dBFS
– Digitale ingang naar analoge uitgang: 103 dB gerefereerd aan 0 dBFS, 106 dB “A” gewogen
– Digitale ingang naar digitale uitgang: 125 dB Equivalent ingangsgeluid
– Microfoonvoorversterker: -128 dBu, 150 Ohm bron, referentie -50 dBu ingangsniveau Totaal

Harmonische vervorming + ruis
– Mic Pre-ingang naar analoge lijnuitgang: <0,005%, 1 kHz, -38 dBu ingang, +18 dBu uitgang
– Analoge ingang naar analoge uitgang: <0,008%, 1 kHz, +18 dBu ingang, +18 dBu uitgang
– Digitale ingang naar digitale uitgang: <0,0003%, 1 kHz, -20 dBFS
– Digitale ingang naar analoge uitgang: <0,005%, 1 kHz, -6 dBFS ingang, +18 dBu uitgangAxia iQ | De slimmere IP-console TelosAlliance.com/Axia/iQ

Overspraakisolatie, stereoscheiding en CMRR
– Analoge lijn kanaal-kanaal isolatie: minimaal 90 dB isolatie, 20 Hz tot 20 kH
– Microfoon kanaal naar kanaal isolatie: 80 dB isolatie minimaal, 20 Hz tot 20 kHz
– Analoge lijn Stereoscheiding: minimaal 85 dB isolatie, 20 Hz tot 20 kHz
– Analoge lijningang CMRR: >50 dB, 20 Hz tot 20 kHz Microfooningang CMRR: >50 dB, 20 Hz tot 20 kHz

Audioverwerking
– Mic Equalizer (toepasbaar op maximaal 6 faders)
– Frequentiebanden: 20Hz tot 320Hz, 125Hz tot 2KHz, 1,25KHz tot 20KHz.
– Cut/Boost-bereik op elke band: -25dB tot +15dB.
– Q-factor: Automatisch – bandbreedte varieert op basis van de hoeveelheid cut of boost.

Voeding AC-ingang, QOR.32 met iQ Console
– Automatisch reagerende voeding, 90 VAC tot 240 VAC, 50 Hz tot 60 Hz, IEC-contactdoos, interne zekering
– Stroomverbruik: 100 watt in bedrijf

Temperaturen
-10 graden C tot +40 graden C, <90% luchtvochtigheid, geen condensatie

Afmetingen
– iQ hoofdframe 52,07 cm x 48,26 cm x 11,43 cm (bureaublad tot meterbrug)
– iQ Uitbreidingsframes 17,5″ x 18,25″ x 3″ (44,45 cm x 46,36 cm x 7,62 cm) (bureaublad tot hoogste regelaar)

Extra informatie

Gewicht 6 kg
Afmetingen 52.07 × 48.26 × 11.43 cm

Brand

Axia Audio
