Deva Band Scanner 2 FM & MOD Analyser

$1 350.00

Deva Band Scanner 2 FM & MOD Analyser

De Band Scanner 2 is de nieuwste DEVA FM Monitoring tool en markeert de sensationele comeback van de Band Scanner in een verbeterde, veelzijdigere versie die de functionaliteit en parameters van verschillende van hun beste producten combineert.



Beschrijving

Deva Band Scanner 2 FM & MOD Analyser / RDS Decoder, ingebouwde GPS-ontvanger

De Band Scanner 2 is een revolutionair apparaat dat voortbouwt op de functies van de legendarische Band Scanner om u te voorzien van het ultieme hulpmiddel om de drukte op de FM-band te beoordelen en zenderidentificatieparameters te loggen. In overeenstemming met de kenmerken van zijn beroemde voorganger kan dit indrukwekkende instrument RF-niveau, MPX-afwijking, linker en rechter audioniveaus, RDS en Pilot-injectieniveaus meten. Tijdens een campagne worden de metingen opgeslagen in een logbestand, waarna ze eenvoudig kunnen worden geconverteerd naar KMZ-formaat en gevisualiseerd in Google Earth.

Om het systeem van stroom te voorzien, heb je alleen de USB-poort van een Windows-pc nodig. Zodra de Band Scanner 2 hardware het ruwe FM-signaal in digitale vorm heeft omgezet, wordt het doorgestuurd naar de Band Scanner 2 software voor digitale nabewerking. Net als gewone software is de Band Scanner 2 Software afhankelijk van de computer/laptop waarop deze wordt uitgevoerd. Het wordt aanbevolen dat de processor ten minste van het type “Intel Core i5-5200U @ 2,2 GHz” is.

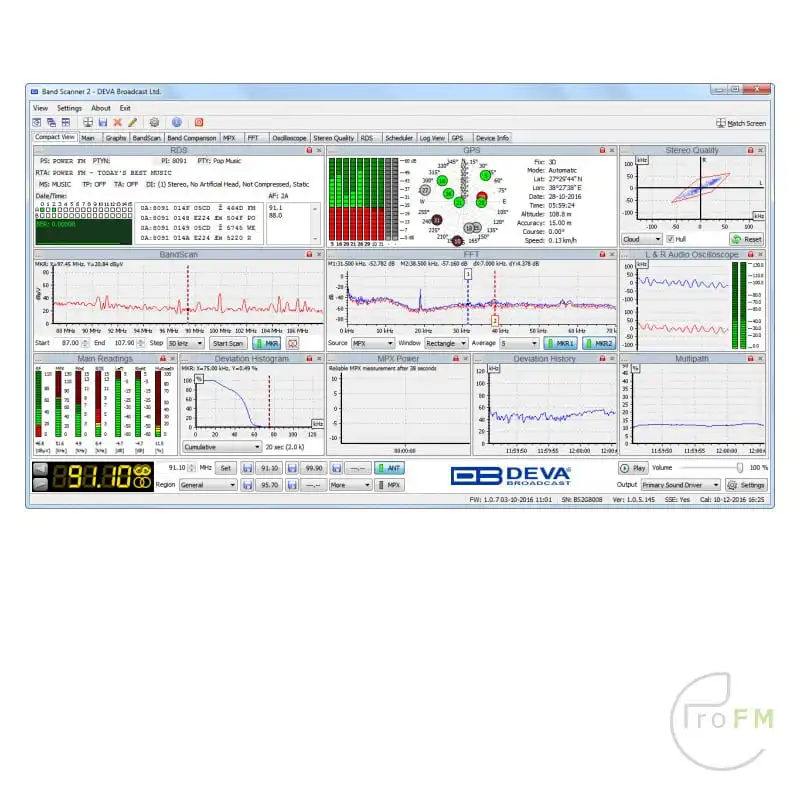

De gratis Windows software sweept de ontvanger over de FM-band en genereert een spectrumweergave van het draaggolfniveau versus de frequentie. Elke drager wordt geanalyseerd en er wordt een zenderlijst gemaakt. Dit geavanceerde product verfijnt zenders met een RDS-aanwezigheid om alle uitgezonden radiodatagroepen weer te geven. Handmatig afstemmen is mogelijk via het ontvangerscherm of door te dubbelklikken op een punt op de spectrumplot of op een item in de zenderlijst. Er zijn twee manieren om spectrumplots op te slaan: als jpeg- of bmp-bestand. Een apart venster op het scherm van de ontvanger geeft het foutenniveau van de RDS-gegevens weer. Met de Band Scanner 2 kun je ook afspeellijsten van de concurrerende stations bekijken en deze opslaan en exporteren naar een Excel-bestand.

Belangrijkste Kenmerken:

  • FM-band 64 – 107,9 MHz spectrum analysator
  • MPX-, PILOT- & RDS-afwijkingsmeters
  • Externe composiet MPX- en RDS-ingang
  • Ingebouwde stereodecoder
  • LEFT en RIGHT niveaumeters
  • Ingebouwde 12-kanaals GPS-ontvanger
  • Visualisatie van meetresultaten in Google Earth
  • RDS- en RBDS-decoder met alle functies
  • RDS/RBDS-groepen Detector & Analyzer
  • RDS/RBDS Stream BER-meter
  • RDS/RBDS datalogger
  • Afspeellijsten van concurrerende stations bekijken
  • Afspeellijsten opslaan en exporteren naar Excel-bestand
  • De signaalsterkte vergelijken met concurrenten en andere stations

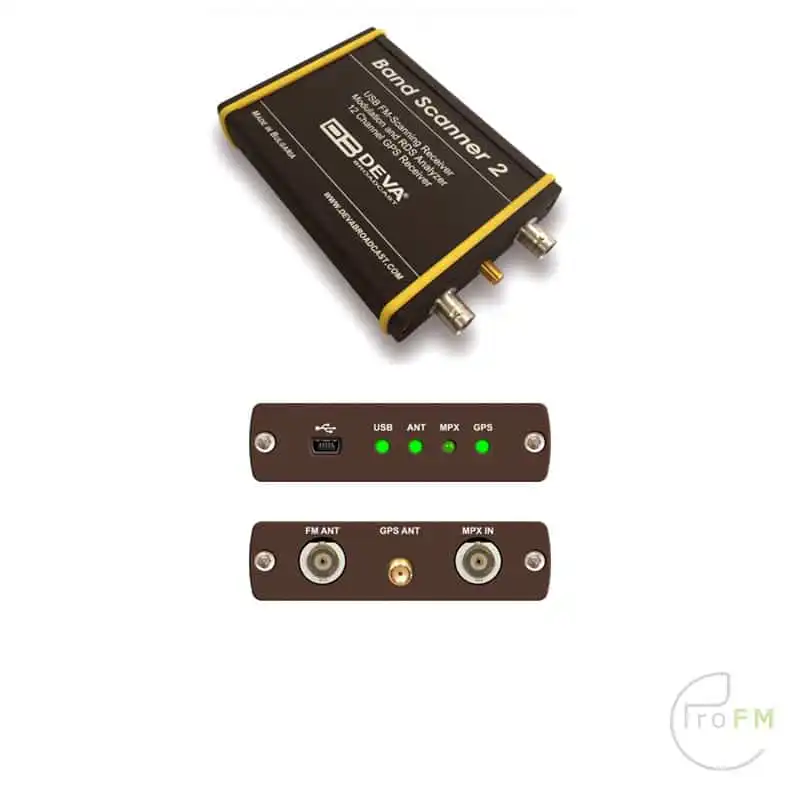

  • Box op zakformaat met USB-voeding. Geen externe voeding nodig
  • Alle gedetailleerde geschiedenissen bijhouden die zijn opgeslagen in het RDS-gegevenslogboek
FM-radiotuner
Afstembereik 64 tot 107,9 MHz, frequentie wendbaar
Afstemstap 10, 20, 50, 100 kHz
Gevoeligheid tuner ≤ 10µV voor 50dB mono FM S/N
Antennepoort BNC-connectoren, 50Ω
Dynamisch bereik 100 dB
FM Demod
Bandbreedte IF-filter Instelbaar van 27 kHz tot 150 kHz
Frequentiebereik ±0,1 dB, 10 Hz tot 86 kHz
Dynamisch bereik 90 dB
Stereodecoder
Frequentiebereik (L en R) ±0,1 dB, 10 Hz tot 15 kHz
SNR (Stereo) 60 dB, 50 µs de-emphase
THD 0,1%, 10 Hz tot 15 kHz, 50 µs de-emphase
Stereoscheiding 50 dB, 50 Hz tot 10 kHz, 50 µs de-emphase
Meetnauwkeurigheid
RF-niveau ±1 dB, 0 tot 100 dBµV
Totaal, Positief, Negatief ±2 kHz, 10 tot 100 kHz, 1 kHz resolutie
Piloot, RDS ±0,5 kHz, 1 tot 12 kHz, 0,2 kHz resolutie
Audio ±1 dB, 10,0 tot -55,0 dB, resolutie 0,1 dB
MPX Vermogen ±0,2 dBr, -12 tot 12 dBr, resolutie 0,1 dBr
Ingang FM-antenne
Aansluiting BNC op achterpaneel
Impedantie 50 Ω
MPX-ingang (composiet)
Aansluiting BNC op achterpaneel
Impedantie 10 kΩ
Frequentiebereik 10 Hz tot 200 kHz
Gevoeligheid 3,5 Vp-p @ 75kHz
RDS-gegevens decoderen
Normen Europese RDS CENELEC en Amerikaanse RBDS NRSC
Foutcorrectie Ja
Groep tellen Ja
Fouttelling Ja
AF decoderen Ja
CT (tijd/datum) Ja
PI, PTY, DI, MS Ja
TA/TP Ja
RT (radiotekst) Ja
PS (naam programmadienst) Ja
EON (Enhanced Other Networks informatie) Ja
PTYN (programmatype naam) Ja
SLC (Slow Labelling Codes) Ja
ODA (Open Data Toepassingen) Ja
GPS-ontvanger
Aantal kanalen 12
Antenne Voorversterker, 5m kabel, magnetisch
Aansluiting SMA, achterpaneel
Frequentie programmageheugens
GPS planningscapaciteit 50 frequenties
Vooraf ingestelde FM-tuner 50 frequenties
Opslag van metingen
Opslag LOG-bestand
Gegevensformaten Compatibel met Microsoft Excel (csv), compatibel met Google Earth KMZ
Gebruikersinterface
Indicatoren 4 LED’s, voorpaneel
Bedrijfsomstandigheden
Apparatuur operationeel tussen -10° en 40°C
EMC-immuniteit 6V/m
Communicatie
Type Compatibel met USB 2.0
Aansluiting Mini-USB, voorpaneel
Benodigd vermogen
Stroomvoorziening USB-voeding
Aansluiting Mini-USB, voorpaneel
Grootte en gewicht
Afmetingen (B;H;D) 86 x 22 x 113 mm
Verzendgewicht 230 x 70 x 172 mm / 0,5kg
