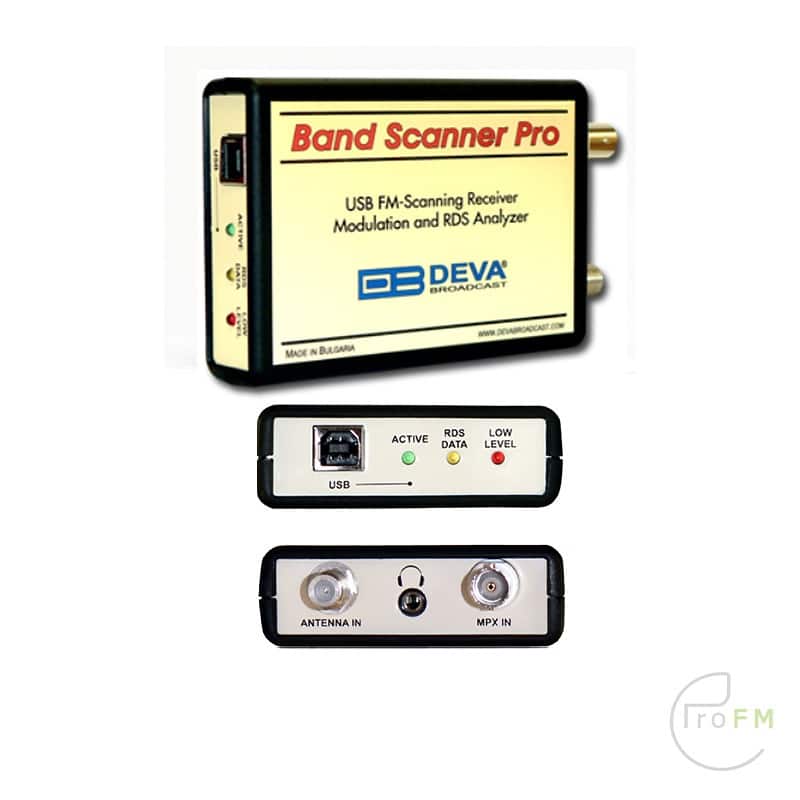

Deva Broadcast Pro FM Band Scanner / Analyser

$891.00

Deva Broadcast Pro FM Band Scanner / Analyser

Deva Broadcast Band Scanner Pro USB-ontvanger voor FM analysers. Een FM-modulatie analyser in zakformaat, met evenveel mogelijkheden als vergelijkbare producten, zonder het dure prijskaartje. Elk radiostation heeft er een nodig!



Beschrijving

Deva Broadcast Pro FM Band Scanner / Analyser

Een FM-modulatieanalyser in zakformaat, met evenveel functies als vergelijkbare producten, zonder het dure prijskaartje Elk radiostation heeft er een nodig!

De Band Scanner Pro kan worden gebruikt om de overbelasting van de FM-band te evalueren en de identificatieparameters van zenders te loggen. De “”Band Scanner Pro”” kan RF-niveau, MPX-afwijking, linker- & rechteraudioniveau, RDS- en pilootinjectieniveau meten.

Het systeem wordt gevoed via de USB-poort van elke Windows-pc. De gratis meegeleverde Windows-software sweept de ontvanger over de FM-band, logt elke draaggolf en genereert een spectrumweergave van het draaggolfniveau ten opzichte van de frequentie. Vervolgens wordt elke drager geanalyseerd en wordt er een zenderlijst gemaakt. Zenders met RDS-aanwezigheid worden verder verfijnd om alle radiogegevensgroepen weer te geven die worden uitgezonden.

De interface is als een draagbare radio: Er kan handmatig op worden afgestemd via het ontvangerscherm of door te dubbelklikken op een punt op de spectrumplot of op een item in de zenderlijst. Spectrumplots kunnen worden opgeslagen als jpg- of bmp-bestanden. Het foutenniveau van de RDS-gegevens wordt weergegeven in een apart venster op het scherm van de ontvanger. Het programma kan worden gevolgd met een hoofdtelefoon die is aangesloten op een standaard 1/8″” aansluiting.



Hoogtepunten

  • FM-band 87 – 108 MHZ-spectrumanalysator
  • MPX-, PILOT- en RDS-afwijkingsmeters
  • Externe composiet MPX- en RDS-ingang
  • Ingebouwde stereodecoderLINKER en RECHTER niveaumeters
  • Automatisch zoeken afstemmen Hoofdtelefoon audio-uitgang
  • RDS- en RBDS-decoder met alle functies
  • RDS/RBDS-groepen Detector en Analyzer
  • RDS/RBDS Stream BER-meter
  • Afspeellijsten van concurrerende stations bekijken
  • Afspeellijsten opslaan en exporteren naar Excel-bestand
  • De signaalsterkte vergelijken met concurrenten en andere stations
  • Box op zakformaat met USB-voeding. Geen externe voeding nodig
  • Alle gedetailleerde geschiedenissen bijhouden die zijn opgeslagen in het RDS-gegevenslogboek
  • TCP/IP Beheer en bediening op afstand via internet
  • Op afstand audio beluisteren en loggen via internet
FM-ontvanger
FM-frequentie 87,0-108,0 MHz
RDS-gevoeligheid 0 fout bij Vrf=-90dBµV, 4KHz RDS afwijking, geen modulatie
Sterke velden AGC
Evaluatie RF-niveau ± 4dB van 20°C tot 30°C, 20÷60dBµV zonder modulatie
Dynamisch 0 tot 54,6dBµV; 0 tot 60dBµV met interne verzwakker ingeschakeld
Verzwakker 6dB ingebouwd, handmatige bediening
Audio, MPX, Piloot, RDS-niveaus
Meetvaliditeit RF-niveau bij voorkeur > 50dB
Multiplexniveau Piekniveau weergegeven, 1000 samples over 1 seconde
Audio niveau Piekniveau weergegeven, 1000 samples over 1 seconde
Pilootniveau Gemiddeld piekniveau, 1000 monsters over 1 seconde
RDS-niveau Gemiddeld piekniveau, 1000 monsters over 1 seconde
Nauwkeurigheid van MPX-afwijkingsweergave ± 5KHz, ± 2KHz typisch
Nauwkeurigheid van weergave van geluidsniveau ± 5%
Nauwkeurigheid van weergaven op subcarrierniveau ± 10% typisch en niet gegarandeerd
Ingang FM-antenne
Aansluiting F’ op achterpaneel
Impedantie 75 Ω
Externe verzwakker Geen
Stereo decodering
Stereoscheiding >20dB
Typische scheiding Ongeveer 26dB tot 35dB
RDS-gegevens decoderen
Normen Europese RDS CENELEC en Amerikaanse RBDS NRSC
Foutcorrectie Ja
Groep tellen Ja
Fouttelling Ja
AF decoderen Ja
CT (tijd/datum) Ja
PI, PTY, DI, MS Ja
TA/TP Ja
RT (radiotekst) Ja
PS (naam programmadienst) Ja
EON (Enhanced Other Networks informatie) Ja
PTYN (programmatype naam) Ja
SLC (Slow Labelling Codes) Ja
ODA (Open Data Toepassingen) Ja
GPS-ontvanger
Aantal kanalen 12
Antenne Voorversterker, 5m kabel, magnetisch
Aansluiting SMA, achterpaneel
Frequentie programmageheugens
GPS planningscapaciteit 50 frequenties
Vooraf ingestelde FM-tuner 5 frequenties
Opslag van metingen
Opslag LOG-bestand
Gegevensformaten Compatibel met Microsoft Excel (csv), compatibel met Google Earth KMZ
Gebruikersinterface
Indicatoren 4 LED’s, voorpaneel
Koptelefoonuitgang 1/8″ (3,5mm) telefoonaansluiting, achterpaneel
Bedrijfsomstandigheden
Apparatuur operationeel tussen 10° en 40°C
EMC-immuniteit 6V/m
Hoofdtelefoonuitgang
Aansluiting Stereo, 1/8″ (3,5mm) telefoonaansluiting
Volume Vast
Communicatie
Type Compatibel met USB 2.0
Aansluiting B-type, voorpaneel
Benodigd vermogen
Stroomvoorziening USB-voeding
Aansluiting B-type, voorpaneel
Grootte en gewicht
Afmetingen (B;H;D) 74 x 26 x 109 mm
Verzendgewicht 230 x 70 x 172 mm / 0,5kg
Beschrijving

Deva Broadcast Pro FM Band Scanner / Analyser

Een FM-modulatieanalyser in zakformaat, met evenveel functies als vergelijkbare producten, zonder het dure prijskaartje Elk radiostation heeft er een nodig!

De Band Scanner Pro kan worden gebruikt om de overbelasting van de FM-band te evalueren en de identificatieparameters van zenders te loggen. De “”Band Scanner Pro”” kan RF-niveau, MPX-afwijking, linker- & rechteraudioniveau, RDS- en pilootinjectieniveau meten.

Het systeem wordt gevoed via de USB-poort van elke Windows-pc. De gratis meegeleverde Windows-software sweept de ontvanger over de FM-band, logt elke draaggolf en genereert een spectrumweergave van het draaggolfniveau ten opzichte van de frequentie. Vervolgens wordt elke drager geanalyseerd en wordt er een zenderlijst gemaakt. Zenders met RDS-aanwezigheid worden verder verfijnd om alle radiogegevensgroepen weer te geven die worden uitgezonden.

De interface is als een draagbare radio: Er kan handmatig op worden afgestemd via het ontvangerscherm of door te dubbelklikken op een punt op de spectrumplot of op een item in de zenderlijst. Spectrumplots kunnen worden opgeslagen als jpg- of bmp-bestanden. Het foutenniveau van de RDS-gegevens wordt weergegeven in een apart venster op het scherm van de ontvanger. Het programma kan worden gevolgd met een hoofdtelefoon die is aangesloten op een standaard 1/8″” aansluiting.



Hoogtepunten

  • FM-band 87 – 108 MHZ-spectrumanalysator
  • MPX-, PILOT- en RDS-afwijkingsmeters
  • Externe composiet MPX- en RDS-ingang
  • Ingebouwde stereodecoderLINKER en RECHTER niveaumeters
  • Automatisch zoeken afstemmen Hoofdtelefoon audio-uitgang
  • RDS- en RBDS-decoder met alle functies
  • RDS/RBDS-groepen Detector en Analyzer
  • RDS/RBDS Stream BER-meter
  • Afspeellijsten van concurrerende stations bekijken
  • Afspeellijsten opslaan en exporteren naar Excel-bestand
  • De signaalsterkte vergelijken met concurrenten en andere stations
  • Box op zakformaat met USB-voeding. Geen externe voeding nodig
  • Alle gedetailleerde geschiedenissen bijhouden die zijn opgeslagen in het RDS-gegevenslogboek
  • TCP/IP Beheer en bediening op afstand via internet
  • Op afstand audio beluisteren en loggen via internet
Specificaties
FM-ontvanger
FM-frequentie 87,0-108,0 MHz
RDS-gevoeligheid 0 fout bij Vrf=-90dBµV, 4KHz RDS afwijking, geen modulatie
Sterke velden AGC
Evaluatie RF-niveau ± 4dB van 20°C tot 30°C, 20÷60dBµV zonder modulatie
Dynamisch 0 tot 54,6dBµV; 0 tot 60dBµV met interne verzwakker ingeschakeld
Verzwakker 6dB ingebouwd, handmatige bediening
Audio, MPX, Piloot, RDS-niveaus
Meetvaliditeit RF-niveau bij voorkeur > 50dB
Multiplexniveau Piekniveau weergegeven, 1000 samples over 1 seconde
Audio niveau Piekniveau weergegeven, 1000 samples over 1 seconde
Pilootniveau Gemiddeld piekniveau, 1000 monsters over 1 seconde
RDS-niveau Gemiddeld piekniveau, 1000 monsters over 1 seconde
Nauwkeurigheid van MPX-afwijkingsweergave ± 5KHz, ± 2KHz typisch
Nauwkeurigheid van weergave van geluidsniveau ± 5%
Nauwkeurigheid van weergaven op subcarrierniveau ± 10% typisch en niet gegarandeerd
Ingang FM-antenne
Aansluiting F’ op achterpaneel
Impedantie 75 Ω
Externe verzwakker Geen
Stereo decodering
Stereoscheiding >20dB
Typische scheiding Ongeveer 26dB tot 35dB
RDS-gegevens decoderen
Normen Europese RDS CENELEC en Amerikaanse RBDS NRSC
Foutcorrectie Ja
Groep tellen Ja
Fouttelling Ja
AF decoderen Ja
CT (tijd/datum) Ja
PI, PTY, DI, MS Ja
TA/TP Ja
RT (radiotekst) Ja
PS (naam programmadienst) Ja
EON (Enhanced Other Networks informatie) Ja
PTYN (programmatype naam) Ja
SLC (Slow Labelling Codes) Ja
ODA (Open Data Toepassingen) Ja
GPS-ontvanger
Aantal kanalen 12
Antenne Voorversterker, 5m kabel, magnetisch
Aansluiting SMA, achterpaneel
Frequentie programmageheugens
GPS planningscapaciteit 50 frequenties
Vooraf ingestelde FM-tuner 5 frequenties
Opslag van metingen
Opslag LOG-bestand
Gegevensformaten Compatibel met Microsoft Excel (csv), compatibel met Google Earth KMZ
Gebruikersinterface
Indicatoren 4 LED’s, voorpaneel
Koptelefoonuitgang 1/8″ (3,5mm) telefoonaansluiting, achterpaneel
Bedrijfsomstandigheden
Apparatuur operationeel tussen 10° en 40°C
EMC-immuniteit 6V/m
Hoofdtelefoonuitgang
Aansluiting Stereo, 1/8″ (3,5mm) telefoonaansluiting
Volume Vast
Communicatie
Type Compatibel met USB 2.0
Aansluiting B-type, voorpaneel
Benodigd vermogen
Stroomvoorziening USB-voeding
Aansluiting B-type, voorpaneel
Grootte en gewicht
Afmetingen (B;H;D) 74 x 26 x 109 mm
Verzendgewicht 230 x 70 x 172 mm / 0,5kg
Video

Extra informatie

Gewicht 1 kg
Afmetingen 23 × 18 × 6 cm
