D&R On-Air lamp

$171.72

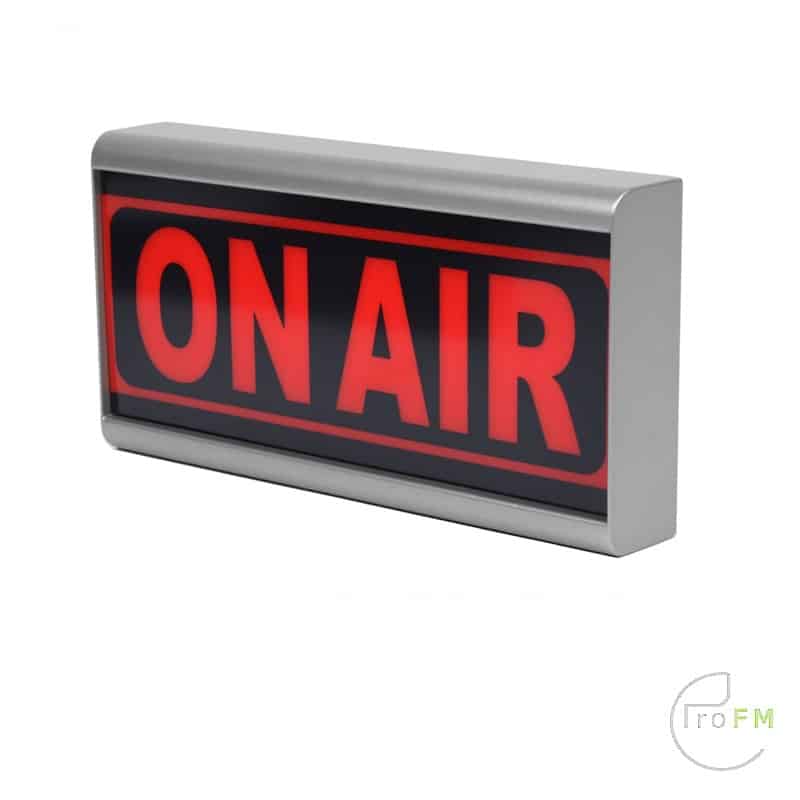

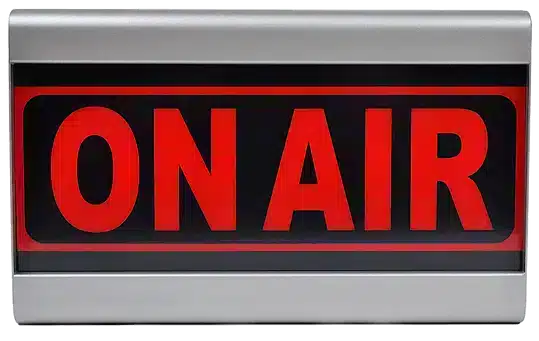

D&R On-Air Lamp

D&R LED On-Air licht is een eenvoudige oplossing voor On Air signalering als je een D&R broadcast mixer gebruikt. Kan zonder problemen worden aangesloten op de D&R-consoles.

Beschrijving

D&R On-Air lamp

Eindelijk een eenvoudige oplossing voor een Studio signalering On-Air lamp. Je kent vast wel de dure studiolampen die ook een extra relais nodig hebben, omdat er netspanning bij komt kijken en daar nog allerlei kastjes/schakelingen tussen zitten om het te laten werken.

Het enige extra dat je nodig hebt om hem te laten werken is een gelijkstroomvoeding van 9-12 volt (die kunnen we ook leveren) en een 2-draads laagspanningskabel tussen deze ON-AIR ledlamp en je mengpaneel. Als je bureau (of GPO) maximaal 12 volt kan schakelen, met 100 mA stroom, dan is dat alles wat je nodig hebt. Al onze D&R consoles kunnen dat. We kunnen je een perfect passende ON-AIR lamp leveren voor al onze mixers. Je kunt de unit natuurlijk ook voor andere merken gebruiken. We noemen het ON-AIR Lamp maar eigenlijk zit er geen lamp meer in, alleen maar eeuwige rode leds met hoge intensiteit. De unit kan worden gevoed door elke externe voeding van 9-12 volt DC 450 mA.En wat meer is… geen gedoe met hoe sluit ik dit ding aan op mijn AIRMATE-USB/AIRENCE-USB/AIRLAB of AXUM. Geen ingewikkelde AC-schakeling met externe relais enz. enz. Wat je alleen nodig hebt is een stereokabel (bedraad tip/ring) vanaf de MIC-ON-connector aan de achterkant van de AIRMATE/AIRENCE/AIRLAB console die rechtstreeks bedraad gaat naar een barrièrestrip in de ON-AIR LAMP. De voedingsadapter wordt ook rechtstreeks aangesloten op de barrièrestrip in het apparaat.

Stel je slechts 1 stuk tweedraadskabel voor met de open uiteinden vastgeschroefd aan de barrièrestrip in het ON-AIR toestel en het andere uiteinde aan de tip en ring van een stekker (voor AIRMATE/AIRENCE/AIRLAB/AXUM).

De feiten…

  • Duidelijke rode letters wanneer verlicht.
  • LED’s met lage stroomsterkte en hoge intensiteit binnenin.
  • Eenvoudige interfacing met elk mengpaneel, slechts 2 draden.
  • Vaste barrière strip bedrading voor voeding en besturing.
  • Sterke metalen behuizing.
  • Sleutelgatgaten om op te hangen aan de achterkant.
  • Kabelinvoer aan de achterkant.
  • Afmetingen: 265mm x 125mm x 65mm.
  • 9-12 volt DC voeding, maximale stroom 100mA.
  • Twee zwakstroomdraden moeten worden kortgesloten om alles te laten werken.

PIN-verbinding

Pin-1= + 12 volt DC 200mA)
Pin-2= – 12 volt DC 200mA)
Pin-3= Besturing
Pin-4= Besturing

Breedte 260 mm, Hoogte 125 mm, Diepte 65 mm

Kabelinvoergaten en sleufgaten in de achterkant

Beschrijving

D&R On-Air lamp

Eindelijk een eenvoudige oplossing voor een Studio signalering On-Air lamp. Je kent vast wel de dure studiolampen die ook een extra relais nodig hebben, omdat er netspanning bij komt kijken en daar nog allerlei kastjes/schakelingen tussen zitten om het te laten werken.

Het enige extra dat je nodig hebt om hem te laten werken is een gelijkstroomvoeding van 9-12 volt (die kunnen we ook leveren) en een 2-draads laagspanningskabel tussen deze ON-AIR ledlamp en je mengpaneel. Als je bureau (of GPO) maximaal 12 volt kan schakelen, met 100 mA stroom, dan is dat alles wat je nodig hebt. Al onze D&R consoles kunnen dat. We kunnen je een perfect passende ON-AIR lamp leveren voor al onze mixers. Je kunt de unit natuurlijk ook voor andere merken gebruiken. We noemen het ON-AIR Lamp maar eigenlijk zit er geen lamp meer in, alleen maar eeuwige rode leds met hoge intensiteit. De unit kan worden gevoed door elke externe voeding van 9-12 volt DC 450 mA.En wat meer is… geen gedoe met hoe sluit ik dit ding aan op mijn AIRMATE-USB/AIRENCE-USB/AIRLAB of AXUM. Geen ingewikkelde AC-schakeling met externe relais enz. enz. Wat je alleen nodig hebt is een stereokabel (bedraad tip/ring) vanaf de MIC-ON-connector aan de achterkant van de AIRMATE/AIRENCE/AIRLAB console die rechtstreeks bedraad gaat naar een barrièrestrip in de ON-AIR LAMP. De voedingsadapter wordt ook rechtstreeks aangesloten op de barrièrestrip in het apparaat.

Stel je slechts 1 stuk tweedraadskabel voor met de open uiteinden vastgeschroefd aan de barrièrestrip in het ON-AIR toestel en het andere uiteinde aan de tip en ring van een stekker (voor AIRMATE/AIRENCE/AIRLAB/AXUM).

De feiten…

  • Duidelijke rode letters wanneer verlicht.
  • LED’s met lage stroomsterkte en hoge intensiteit binnenin.
  • Eenvoudige interfacing met elk mengpaneel, slechts 2 draden.
  • Vaste barrière strip bedrading voor voeding en besturing.
  • Sterke metalen behuizing.
  • Sleutelgatgaten om op te hangen aan de achterkant.
  • Kabelinvoer aan de achterkant.
  • Afmetingen: 265mm x 125mm x 65mm.
  • 9-12 volt DC voeding, maximale stroom 100mA.
  • Twee zwakstroomdraden moeten worden kortgesloten om alles te laten werken.
Specificaties

PIN-verbinding

Pin-1= + 12 volt DC 200mA)
Pin-2= – 12 volt DC 200mA)
Pin-3= Besturing
Pin-4= Besturing

Breedte 260 mm, Hoogte 125 mm, Diepte 65 mm

Kabelinvoergaten en sleufgaten in de achterkant

Extra informatie

Gewicht 2 kg
Afmetingen 32 × 22 × 11 cm

Brand

D&R Broadcast
