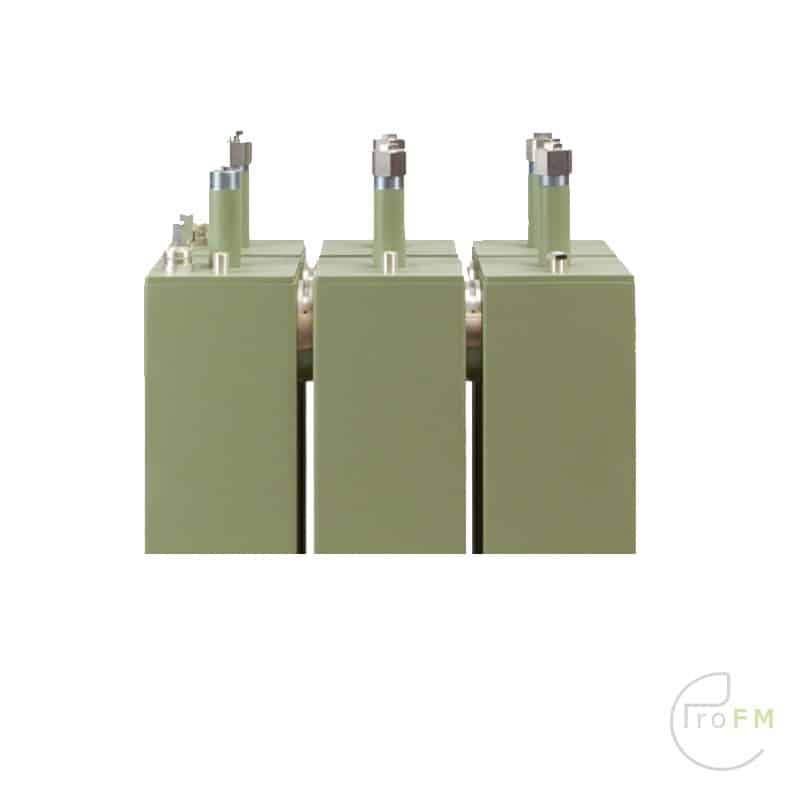

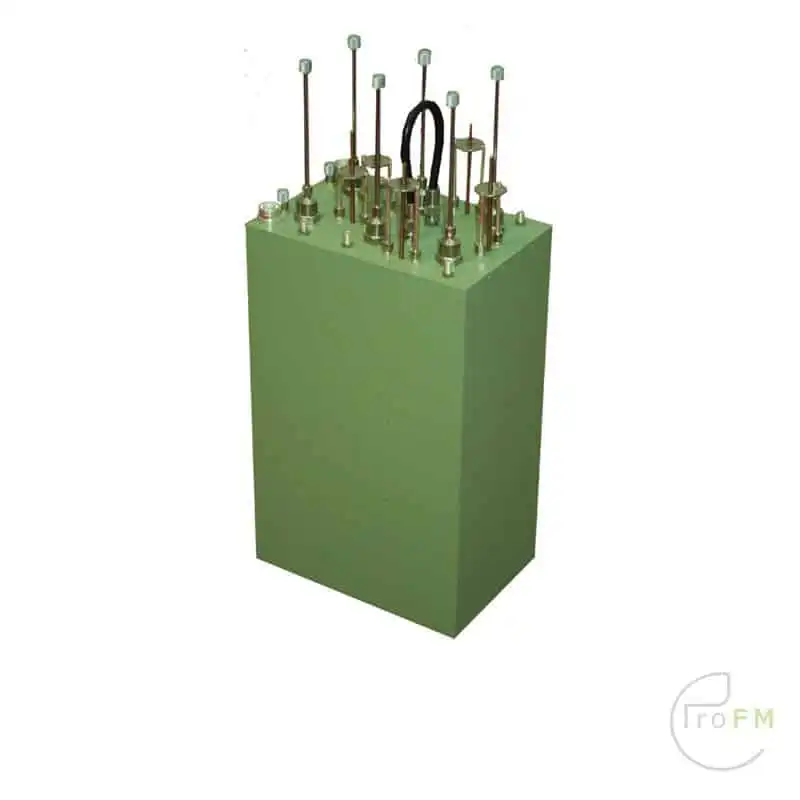

Electrolink DAB Band Filter

Electrolink DAB Band Filter

Electrolink levert DAB filters met maximaal 8 caviteiten om te voldoen aan de strenge eisen van zowel de kritische als de niet-kritische maskers. Alle filters voldoen volledig aan de internationale specificatie Eureka 147.

Diverse vermogens en uitvoeringen verkrijgbaar. Neem contact met ons op!

Beschrijving

Electrolink DAB Band Filter

Electrolink heeft zijn radiofilterproducten uitgebreid met DAB-filters. Electrolink levert filters met maximaal 8 caviteiten om te voldoen aan de strenge eisen van zowel de kritische als de niet-kritische maskers. Alle filters voldoen volledig aan de internationale specificatie Eureka 147 die wordt bereikt bij DAB (170 – 240 MHz) en L-band (1452 -1492 MHz) frequenties bij vermogens van 200 W tot 3 kW. Alle Electrolink filters zijn afstembaar op de DAB-band en temperatuur gecompenseerd.

De banddoorlaatfilters hebben een constructie van lichtmetaal en messing voor stabiele prestaties bij hoog vermogen. Diverse vermogens en uitvoeringen verkrijgbaar. Neem contact met ons op!

BELANGRIJKSTE KENMERKEN

  • Flexibel en compact
  • Temperatuur gestabiliseerd
  • Afstembaar op de hele DAB BIII-band
  • Constructie van lichtmetaal en messing
  • Vierkante holte met hoge mechanische stabiliteit
  • Thermische stabilisatie uitgevoerd met INVAR
  • Zilveren superfijne behandelingen en buitenschilderwerk
  • Gemonteerd in elke positie
  • Natuurlijke convectiekoeling
  • Fijn afstemming
  • Laag toevoegingsverlies
  • Verzilverde onderdelen
  • Temperatuurcompensatie
  • Ontwerp voor alle standaarden
  • Critical Mask tuning beschikbaar
  • Aangrenzende kanalen
  • Toepassing binnenshuis

N / UIT IMPEDANTIE OHM: 50
FREQUENTIEBEREIK MHz :170 – 240
INGANGSVERMOGEN :RMS 200 WATT – 3KW
BANDBREEDTE :TUNABLE
RETURN LOSS :dB >23
INSERTIEVERLIES :dB f(0)
Verzwakking f(0) ±0,77MHz
Verzwakking f(0) ±0,97MHz
Verzwakking f(0) ±1.15MHz
Verzwakking f(0) ±3.00MHz
<0,9dB
≤1dB
≥15dB
≥40 dB
≥55 dB
TEMPERATUURBEREIK :°C -10 / 50
AFMETINGEN :mm 217 x 322 x 731(H)
GEWICHT :Kg 12
INGANGS-/UITGANGSAANSLUITINGEN: EIA 7/16″ (F) of EIA 7/8″ (F)

Beschrijving

Electrolink DAB Band Filter

Electrolink heeft zijn radiofilterproducten uitgebreid met DAB-filters. Electrolink levert filters met maximaal 8 caviteiten om te voldoen aan de strenge eisen van zowel de kritische als de niet-kritische maskers. Alle filters voldoen volledig aan de internationale specificatie Eureka 147 die wordt bereikt bij DAB (170 – 240 MHz) en L-band (1452 -1492 MHz) frequenties bij vermogens van 200 W tot 3 kW. Alle Electrolink filters zijn afstembaar op de DAB-band en temperatuur gecompenseerd.

De banddoorlaatfilters hebben een constructie van lichtmetaal en messing voor stabiele prestaties bij hoog vermogen. Diverse vermogens en uitvoeringen verkrijgbaar. Neem contact met ons op!

BELANGRIJKSTE KENMERKEN

  • Flexibel en compact
  • Temperatuur gestabiliseerd
  • Afstembaar op de hele DAB BIII-band
  • Constructie van lichtmetaal en messing
  • Vierkante holte met hoge mechanische stabiliteit
  • Thermische stabilisatie uitgevoerd met INVAR
  • Zilveren superfijne behandelingen en buitenschilderwerk
  • Gemonteerd in elke positie
  • Natuurlijke convectiekoeling
  • Fijn afstemming
  • Laag toevoegingsverlies
  • Verzilverde onderdelen
  • Temperatuurcompensatie
  • Ontwerp voor alle standaarden
  • Critical Mask tuning beschikbaar
  • Aangrenzende kanalen
  • Toepassing binnenshuis
Specificaties

N / UIT IMPEDANTIE OHM: 50
FREQUENTIEBEREIK MHz :170 – 240
INGANGSVERMOGEN :RMS 200 WATT – 3KW
BANDBREEDTE :TUNABLE
RETURN LOSS :dB >23
INSERTIEVERLIES :dB f(0)
Verzwakking f(0) ±0,77MHz
Verzwakking f(0) ±0,97MHz
Verzwakking f(0) ±1.15MHz
Verzwakking f(0) ±3.00MHz
<0,9dB
≤1dB
≥15dB
≥40 dB
≥55 dB
TEMPERATUURBEREIK :°C -10 / 50
AFMETINGEN :mm 217 x 322 x 731(H)
GEWICHT :Kg 12
INGANGS-/UITGANGSAANSLUITINGEN: EIA 7/16″ (F) of EIA 7/8″ (F)

Extra informatie

Gewicht 15 kg
Afmetingen 35 × 25 × 75 cm
