Lynx Studio E44 PCI Expres Geluidskaart

$1 188.00

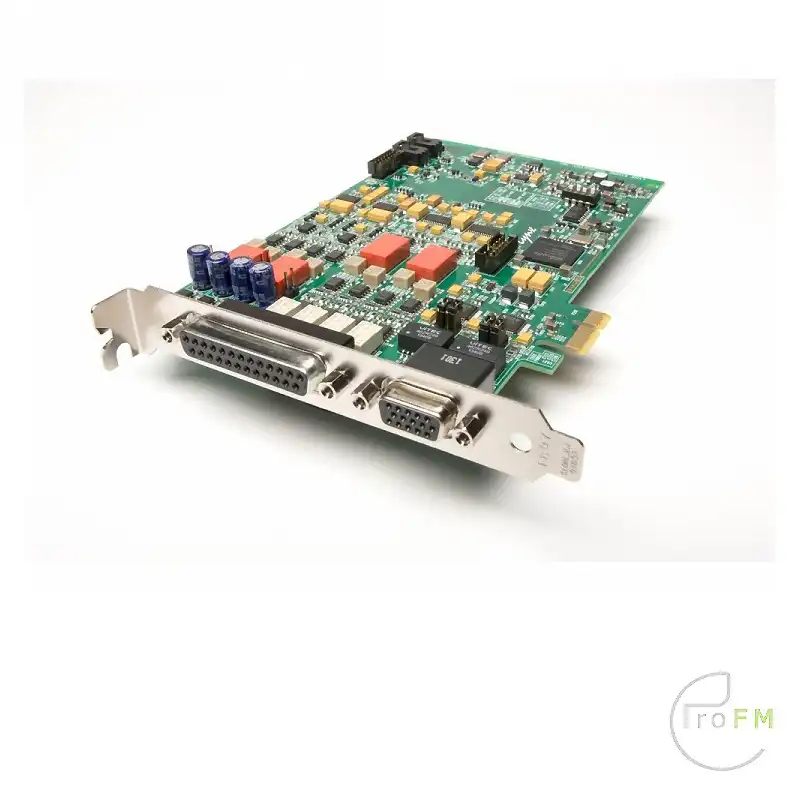

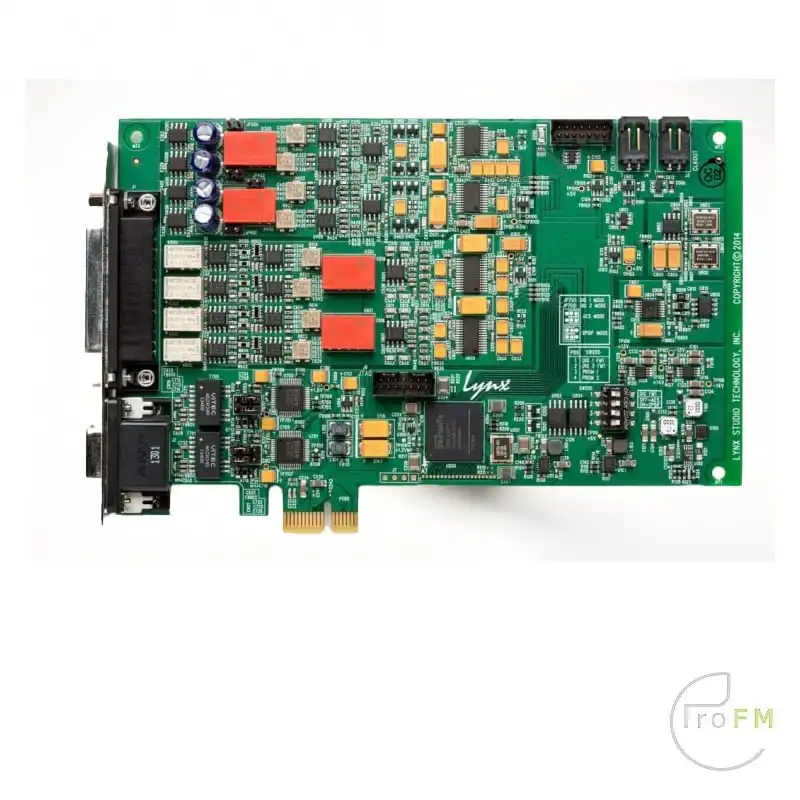

Lynx Studio E44 PCI Express Geluidskaart

De E44 PCI Express kaart is ontworpen om te voldoen aan de meest veeleisende professionele opname- en uitzendstudio eisen. Bij ProFM Broadcast vind je diverse soorten geluidskaarten  voor jouw Radio of Audio Studio





Beschrijving

Lynx Studio Technology E44 PCI Express Geluidskaart

De E44 PCI Express kaart is ontworpen om te voldoen aan de meest veeleisende professionele opname- en uitzendstudio eisen. Voortbouwend op de toonaangevende LynxONE en LynxTWO kaarten, maakt de E-serie een sprong voorwaarts en biedt het best presterende A/D en D/A conversiesysteem dat ooit in een PCI Express kaart is ingebouwd. De prestaties van de E44 overtreffen zelfs die van de Lynx Aurora converters. Sinds 1998 levert Lynx zeer betrouwbare add-in kaarten die ontworpen zijn voor 24/7 gebruik. De E-serie verbetert deze traditie met verbeterde verbeteringen voor I/O-bescherming en afscherming van computergeluiden en de bijbehorende voedingen.

De E44 is ongeveer het equivalent van de LynxTWO-A in PCI Express formaat. De E44 kaart maakt gebruik van geavanceerde ontwerpmethodologieën om hoge prestatieniveaus te bereiken. Componenten zijn zorgvuldig gekozen om een lage ruis en vervorming te ondersteunen. Circuit typologieën zijn compact en elimineren externe ruis. Condensatoren met vaste diëlektrica bieden een hoge betrouwbaarheid en een lange levensduur. Er wordt veel aandacht besteed aan PCB lay-outs die zich richten op het plaatsen van componenten en het routeren van sporen, evenals het overvloedig gebruik van koperen vlakken voor afscherming en stroomverdeling.

De stroom die beschikbaar is via de PCI Express bus vormt een bijzondere uitdaging vanwege het ontbreken van een negatieve voedingsrail die nodig is om analoge versterkertrappen van stroom te voorzien. De E serie maakt gebruik van een uniek schema om voedingsrails te genereren die extreem weinig ruis produceren en tegelijkertijd zeer ongevoelig zijn voor slecht ontworpen computervoedingen.

Het gebruik van FPGA’s (field programmable gate arrays) is een andere kerntechnologie die Lynx heeft gepionierd voor gebruik in audio apparaten. De E-serie maakt gebruik van de nieuwste apparaten met een overvloed aan bronnen voor parallelle verwerking in onze 16 X 8 mixer en V2 DMA-engine die de doorvoer op de PCIe-bus maximaliseert en de CPU-belasting minimaliseert. Zoals altijd kunnen FPGA’s in de toekomst worden uitgebreid met extra functies.

Ideaal voor:
– Historisch en klassiek materiaal vastleggen en archiveren met uiterste nauwkeurigheid en transparantie.
– Broadcast-toepassingen die 24/7 foutloze werking vereisen
– Audiometing
– Audioproductie
– Medische, militaire en industriële toepassingen die een volledig audiospectrum en extreme betrouwbaarheid vereisen

Kenmerken
– Vier kanalen A/D- en D/A-conversie
– Vier kanalen AES3 of S/PDIF I/O
– SynchroLock sampleklokgenerator met extreem lage jitter
– Vast of instelbaar trimniveau op alle analoge I/O’s, relaisgestuurd
– Automatische uitgangsmuting bij in-/uitschakelen (de-thump)
– FPGA-gebaseerde on-board hardwaremenging
– V2 DMA Engine bevordert werking met extreem lage latentie
– Stuurprogramma’s voor Macintosh OS X, Windows 7 en 8. Compatibel met Thunderbolt.
– Lynx Mixer-toepassing
– Volgzaam RoHS
– Ontworpen en gebouwd in de VS

Analoge I/O

  • Vier ingangskanalen / vier uitgangskanalen
  • TYPE: Elektronisch gebalanceerd of ongebalanceerd, XLR-connectoren
  • NIVEAU: +20dBu volledige schaal of variabele +8,23dBu tot +24dBu volledige schaal; selecteerbaar via jumper
  • INPUT IMPEDANCE: Gebalanceerde modus: 24 kohm Ongebalanceerde modus: 12 kohm
  • UITGANGSIMPEDANTIE: Gebalanceerde modus: 100 ohm Ongebalanceerde modus: 50 ohm
  • UITGANGSCAPACITEIT: 600 impedantie, 0,2 µF capaciteit
  • A/D- EN D/A-TYPE: 24-bits, meerlagig, delta-sigma
  • SAMPLE RATES: Alle standaard samplefrequenties tot 192 kHz

Lijningang (inclusief A/D-conversie)

  • Analoge prestatiespecificaties gemeten bij 44,1 kHz samplefrequentie, 24-bit, kaart geïnstalleerd in computer
  • FREQUENTIEBEREIK: 20 – 20 kHz, ± 0,05 dB
  • DYNAMISCH BEREIK: 117 dB
  • KANAAL CROSSTALK: <-128 dB, 1kHz signaal@-1dBFS
  • THD+N: -111 dB (0,0003%) @ -1 dBFS 1 kHz signaal, 22Hz – 22kHz BW

Lijnuitgang (inclusief D/A-omzetting)

  • Analoge prestatiespecificaties gemeten bij 44,1 kHz samplefrequentie, 24-bit, kaart geïnstalleerd in computer
  • FREQUENTIEBEREIK: 20 – 20 kHz, ± 0,05 dB
  • DYNAMISCH BEREIK: 120 dB
  • KANAAL CROSSTALK: <-130 dB, 1kHz signaal @ -1dBFS
  • THD+N: -108 dB (0,0004%) @ -1 dBFS 1kHz signaal, 22Hz – 22kHz BW

Digitale I/O

I/O-type

  • Vier ingangskanalen / vier uitgangskanalen 24 bit AES/EBU of S/PDIF formaat jumper selecteerbaar, transformator gekoppeld, XLR connectoren.

Voorbeeldtarieven

  • 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 177,4 kHz, 192 kHz

Klok I/O

Aantal

  • EXTERN: één ingang en uitgang, BNC-connectors op Sync-kabel
  • INTERN: één ingang en uitgang op print gemonteerde headers

Niveau / Impedantie

  • TTL / 75 ohm

Type

  • Woord klok

Software

Windows-stuurprogramma’s

  • Windows 10 / 11: MME / DirectSound / WASAPI (WaveRT); ASIO 2.3.

MacOS-stuurprogramma’s

  • Core Audio voor OS X 10.8 en hoger. Rev C-kaarten ondersteunen macOS 12 Monterey of hoger.

Lynx Mengpaneel

  • Biedt volledige controle over de digitale mixer en alle hardware-instellingen.

Mengpaneel

Kanaalcapaciteit

  • 16 ingangskanalen, 8 subuitgangen

Monitor mengen

  • 16 x 8 zonder beperkingen

Meting

  • Piekniveaus tot -120 dB op alle in- en uitgangen

Verbindingen

Audio-poort

  • Op de beugel gemonteerde 25-pins vrouwelijke D-sub connector voor analoge audio-I/O

Synchronisatiepoort

  • Op de beugel gemonteerde 15-pins vrouwelijke D-subconnector met hoge dichtheid voor digitale invoer en uitvoer, woordklok in en uit

Kabels (optioneel)

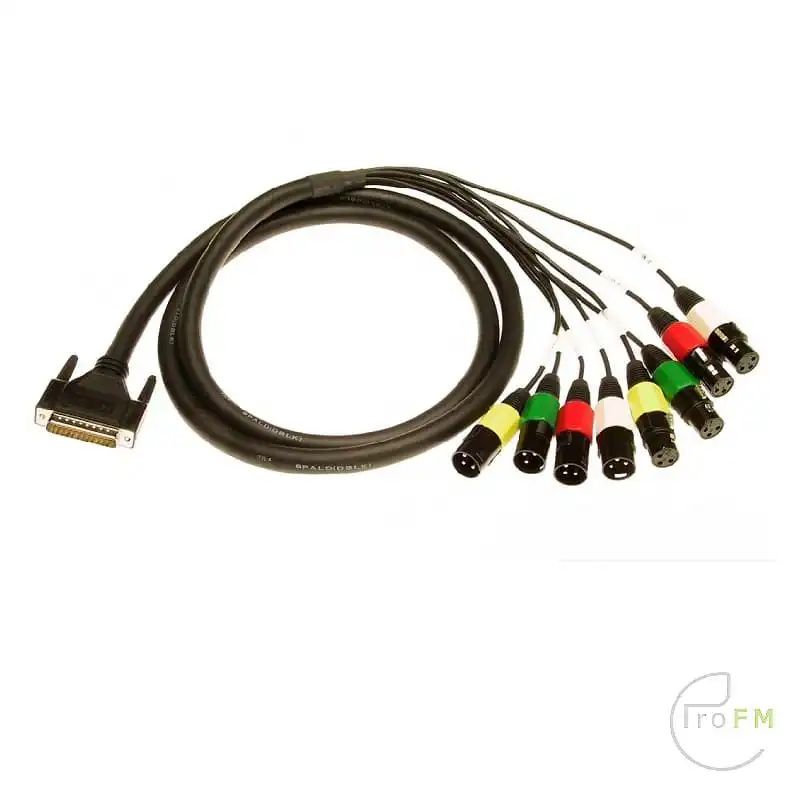

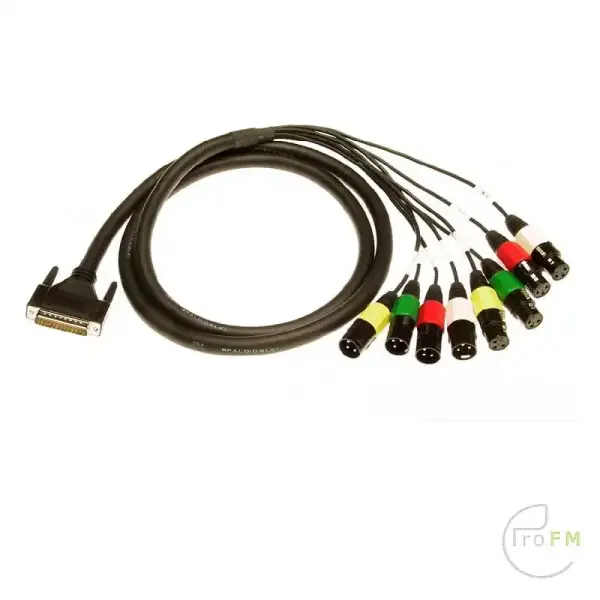

  • E44-audiokabel (CBL-L2AudioA) is een 25-pins mannelijke D-sub naar 4 mannelijke en 4 vrouwelijke XLR-connectors op 6 meter afgeschermde twisted-pairbekabeling.

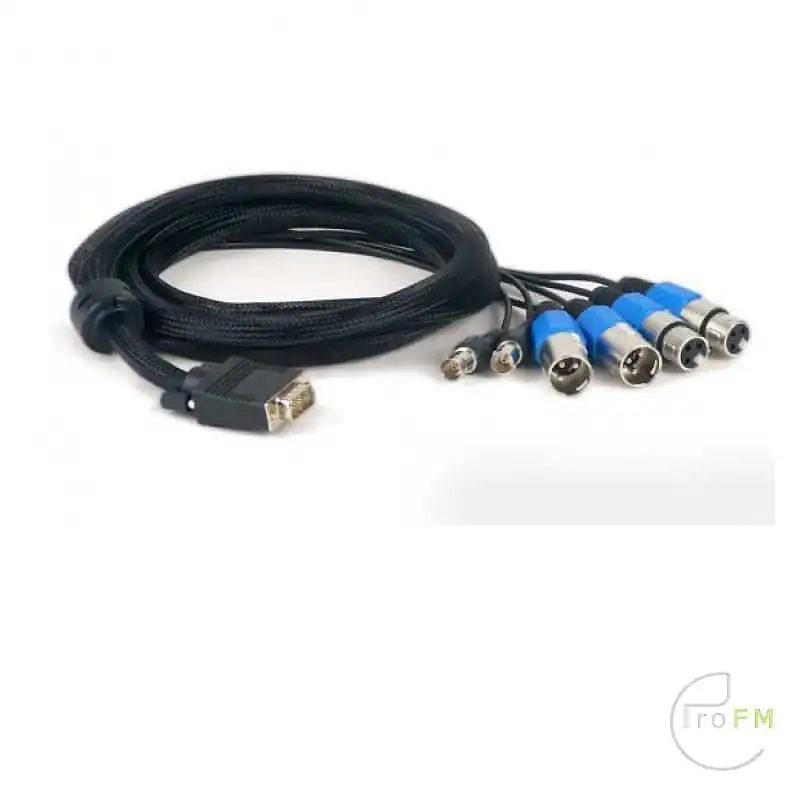

  • E44 Sync (CBL-ESYNC) is een 15-pins high-density mannelijke D-sub naar (2) mannelijke en (2) vrouwelijke XLR op zes meter afgeschermde twisted-pair bekabeling en (2) vrouwelijke BNC-connectoren op zes meter 75 ohm coaxiale bekabeling.

Anderen

PCI Express-bus

  • x1

Gegevensoverdracht

  • Zeer efficiënte Lynx V2 DMA-engine; bus mastering

Stroom

  • +3,3 V @ 630 mA, +12 V @ 500 mA

Certificeringen

  • CE en FCC klasse B RoHS-gecertificeerd

Verzendgewicht

  • 1 pond
Beschrijving

Lynx Studio Technology E44 PCI Express Geluidskaart

De E44 PCI Express kaart is ontworpen om te voldoen aan de meest veeleisende professionele opname- en uitzendstudio eisen. Voortbouwend op de toonaangevende LynxONE en LynxTWO kaarten, maakt de E-serie een sprong voorwaarts en biedt het best presterende A/D en D/A conversiesysteem dat ooit in een PCI Express kaart is ingebouwd. De prestaties van de E44 overtreffen zelfs die van de Lynx Aurora converters. Sinds 1998 levert Lynx zeer betrouwbare add-in kaarten die ontworpen zijn voor 24/7 gebruik. De E-serie verbetert deze traditie met verbeterde verbeteringen voor I/O-bescherming en afscherming van computergeluiden en de bijbehorende voedingen.

De E44 is ongeveer het equivalent van de LynxTWO-A in PCI Express formaat. De E44 kaart maakt gebruik van geavanceerde ontwerpmethodologieën om hoge prestatieniveaus te bereiken. Componenten zijn zorgvuldig gekozen om een lage ruis en vervorming te ondersteunen. Circuit typologieën zijn compact en elimineren externe ruis. Condensatoren met vaste diëlektrica bieden een hoge betrouwbaarheid en een lange levensduur. Er wordt veel aandacht besteed aan PCB lay-outs die zich richten op het plaatsen van componenten en het routeren van sporen, evenals het overvloedig gebruik van koperen vlakken voor afscherming en stroomverdeling.

De stroom die beschikbaar is via de PCI Express bus vormt een bijzondere uitdaging vanwege het ontbreken van een negatieve voedingsrail die nodig is om analoge versterkertrappen van stroom te voorzien. De E serie maakt gebruik van een uniek schema om voedingsrails te genereren die extreem weinig ruis produceren en tegelijkertijd zeer ongevoelig zijn voor slecht ontworpen computervoedingen.

Het gebruik van FPGA’s (field programmable gate arrays) is een andere kerntechnologie die Lynx heeft gepionierd voor gebruik in audio apparaten. De E-serie maakt gebruik van de nieuwste apparaten met een overvloed aan bronnen voor parallelle verwerking in onze 16 X 8 mixer en V2 DMA-engine die de doorvoer op de PCIe-bus maximaliseert en de CPU-belasting minimaliseert. Zoals altijd kunnen FPGA’s in de toekomst worden uitgebreid met extra functies.

Ideaal voor:
– Historisch en klassiek materiaal vastleggen en archiveren met uiterste nauwkeurigheid en transparantie.
– Broadcast-toepassingen die 24/7 foutloze werking vereisen
– Audiometing
– Audioproductie
– Medische, militaire en industriële toepassingen die een volledig audiospectrum en extreme betrouwbaarheid vereisen

Kenmerken
– Vier kanalen A/D- en D/A-conversie
– Vier kanalen AES3 of S/PDIF I/O
– SynchroLock sampleklokgenerator met extreem lage jitter
– Vast of instelbaar trimniveau op alle analoge I/O’s, relaisgestuurd
– Automatische uitgangsmuting bij in-/uitschakelen (de-thump)
– FPGA-gebaseerde on-board hardwaremenging
– V2 DMA Engine bevordert werking met extreem lage latentie
– Stuurprogramma’s voor Macintosh OS X, Windows 7 en 8. Compatibel met Thunderbolt.
– Lynx Mixer-toepassing
– Volgzaam RoHS
– Ontworpen en gebouwd in de VS

Specificaties

Analoge I/O

  • Vier ingangskanalen / vier uitgangskanalen
  • TYPE: Elektronisch gebalanceerd of ongebalanceerd, XLR-connectoren
  • NIVEAU: +20dBu volledige schaal of variabele +8,23dBu tot +24dBu volledige schaal; selecteerbaar via jumper
  • INPUT IMPEDANCE: Gebalanceerde modus: 24 kohm Ongebalanceerde modus: 12 kohm
  • UITGANGSIMPEDANTIE: Gebalanceerde modus: 100 ohm Ongebalanceerde modus: 50 ohm
  • UITGANGSCAPACITEIT: 600 impedantie, 0,2 µF capaciteit
  • A/D- EN D/A-TYPE: 24-bits, meerlagig, delta-sigma
  • SAMPLE RATES: Alle standaard samplefrequenties tot 192 kHz

Lijningang (inclusief A/D-conversie)

  • Analoge prestatiespecificaties gemeten bij 44,1 kHz samplefrequentie, 24-bit, kaart geïnstalleerd in computer
  • FREQUENTIEBEREIK: 20 – 20 kHz, ± 0,05 dB
  • DYNAMISCH BEREIK: 117 dB
  • KANAAL CROSSTALK: <-128 dB, 1kHz signaal@-1dBFS
  • THD+N: -111 dB (0,0003%) @ -1 dBFS 1 kHz signaal, 22Hz – 22kHz BW

Lijnuitgang (inclusief D/A-omzetting)

  • Analoge prestatiespecificaties gemeten bij 44,1 kHz samplefrequentie, 24-bit, kaart geïnstalleerd in computer
  • FREQUENTIEBEREIK: 20 – 20 kHz, ± 0,05 dB
  • DYNAMISCH BEREIK: 120 dB
  • KANAAL CROSSTALK: <-130 dB, 1kHz signaal @ -1dBFS
  • THD+N: -108 dB (0,0004%) @ -1 dBFS 1kHz signaal, 22Hz – 22kHz BW

Digitale I/O

I/O-type

  • Vier ingangskanalen / vier uitgangskanalen 24 bit AES/EBU of S/PDIF formaat jumper selecteerbaar, transformator gekoppeld, XLR connectoren.

Voorbeeldtarieven

  • 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 177,4 kHz, 192 kHz

Klok I/O

Aantal

  • EXTERN: één ingang en uitgang, BNC-connectors op Sync-kabel
  • INTERN: één ingang en uitgang op print gemonteerde headers

Niveau / Impedantie

  • TTL / 75 ohm

Type

  • Woord klok

Software

Windows-stuurprogramma’s

  • Windows 10 / 11: MME / DirectSound / WASAPI (WaveRT); ASIO 2.3.

MacOS-stuurprogramma’s

  • Core Audio voor OS X 10.8 en hoger. Rev C-kaarten ondersteunen macOS 12 Monterey of hoger.

Lynx Mengpaneel

  • Biedt volledige controle over de digitale mixer en alle hardware-instellingen.

Mengpaneel

Kanaalcapaciteit

  • 16 ingangskanalen, 8 subuitgangen

Monitor mengen

  • 16 x 8 zonder beperkingen

Meting

  • Piekniveaus tot -120 dB op alle in- en uitgangen

Verbindingen

Audio-poort

  • Op de beugel gemonteerde 25-pins vrouwelijke D-sub connector voor analoge audio-I/O

Synchronisatiepoort

  • Op de beugel gemonteerde 15-pins vrouwelijke D-subconnector met hoge dichtheid voor digitale invoer en uitvoer, woordklok in en uit

Kabels (optioneel)

  • E44-audiokabel (CBL-L2AudioA) is een 25-pins mannelijke D-sub naar 4 mannelijke en 4 vrouwelijke XLR-connectors op 6 meter afgeschermde twisted-pairbekabeling.
  • E44 Sync (CBL-ESYNC) is een 15-pins high-density mannelijke D-sub naar (2) mannelijke en (2) vrouwelijke XLR op zes meter afgeschermde twisted-pair bekabeling en (2) vrouwelijke BNC-connectoren op zes meter 75 ohm coaxiale bekabeling.

Anderen

PCI Express-bus

  • x1

Gegevensoverdracht

  • Zeer efficiënte Lynx V2 DMA-engine; bus mastering

Stroom

  • +3,3 V @ 630 mA, +12 V @ 500 mA

Certificeringen

  • CE en FCC klasse B RoHS-gecertificeerd

Verzendgewicht

  • 1 pond
Video

Extra informatie

Gewicht 2 kg
Afmetingen 30 × 20 × 5 cm
