Sigmacom Broadcast EtherMPX NG MPX over IP STL Verbinding

Oorspronkelijke prijs was: $2 154.60.Huidige prijs is: $2 019.60.

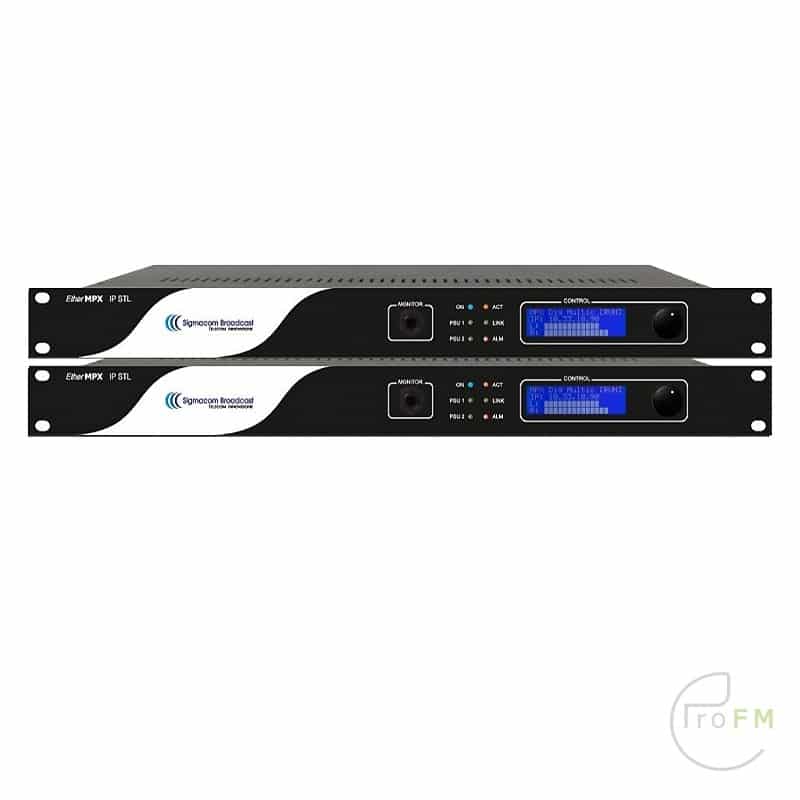

Sigmacom Broadcast EtherMPX NG MPX over IP STL Verbinding

Upgrade uw analoge STL-verbinding met EtherMPX, het IP STL-systeem van Sigmacom Studio. Verzend real-MPX met RDS of L/R signaal naadloos over TCP/IP, waardoor studio-naar-zender connectiviteit een revolutie wordt.

Beschrijving

Sigmacom Broadcast EtherMPX NG | MPX over IP STL, Studio naar Zenderlink/ Audio link

De Sigmacom Broadcast EtherMPX NG MPX over IP STL Verbinding  systeem dat is ontworpen om real-time MPX met RDS- of L/R-signaal van studio naar zender te transporteren via een TCP/IP-netwerk. Een betaalbare directe vervanging van je analoge STL, met betere prestaties!

Professionele IP STL’s moeten compromisloze kwaliteit leveren, geen modulatie-overshoots, geen hoorbare latentie voor live on-air monitoring en tijdnauwkeurigheid voor SFN-werking. Moet worden gemaakt van zeer betrouwbare en speciale hardware, in tegenstelling tot gewone computersystemen, en speciaal ontworpen om te werken in zware omstandigheden zoals de bergen waar de zenders zich bevinden.

EtherMPX is een IP STL die precies volgens deze principes is ontworpen. Het heeft het voordeel om Analoog of Digitaal MPX met 2,5mS latency en Analoog of Digitaal L/R discrete kanalen transparant te transporteren over ongecomprimeerde lineaire PCM 24bit 48kHz (L/R modus) of 24bit 192kHz (MPX modus). Geavanceerde componenten voor het analoge gedeelte bieden een hoogwaardige kwaliteit, met DC gekoppelde ingangen en uitgangen.

Met EtherMPX en de flexibiliteit van IP-transmissie kunt u nu complexe configuraties maken die u zich met traditionele STL’s nooit had kunnen voorstellen. Voer een onbeperkt aantal EtherMPX-decoders in met slechts één encoder die in multicastmodus werkt. Synchroniseer al uw zenders met de SFN-optie van EtherMPX, zonder dat u GPS-ontvangers en antennes hoeft in te zetten.

Belangrijkste feiten

  • Realtime, ongecomprimeerde lineaire PCM-codec van uitzendkwaliteit
  • Speciale hardware – geen computer binnenin of ander kinderspeelgoed

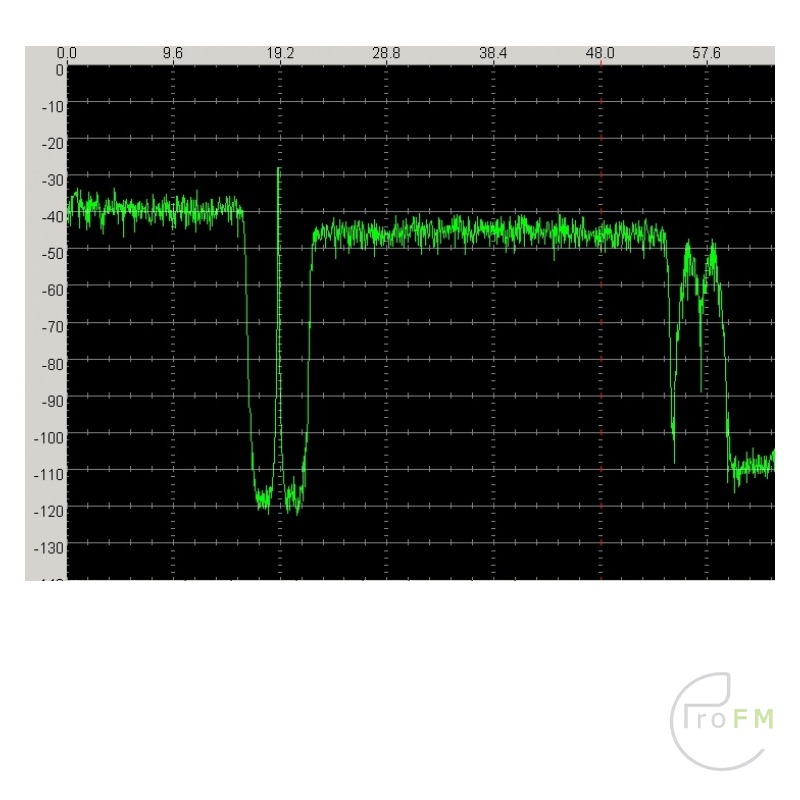

  • Transparante, MPX-HD transmissie – geen MPX vernietiging en recreatie
  • Ondersteuning voor digitale MPX (MPX over AES3) en MPX over AES67
  • Aanpasbare bitsnelheden, tot 1,1 Mbps voor MPX
  • Kan worden gebruikt met 802.11a/n Ethernetverbindingen van hoge kwaliteit
  • Zeer lage audiolatentie: tot 2,5mS in MPX-modus

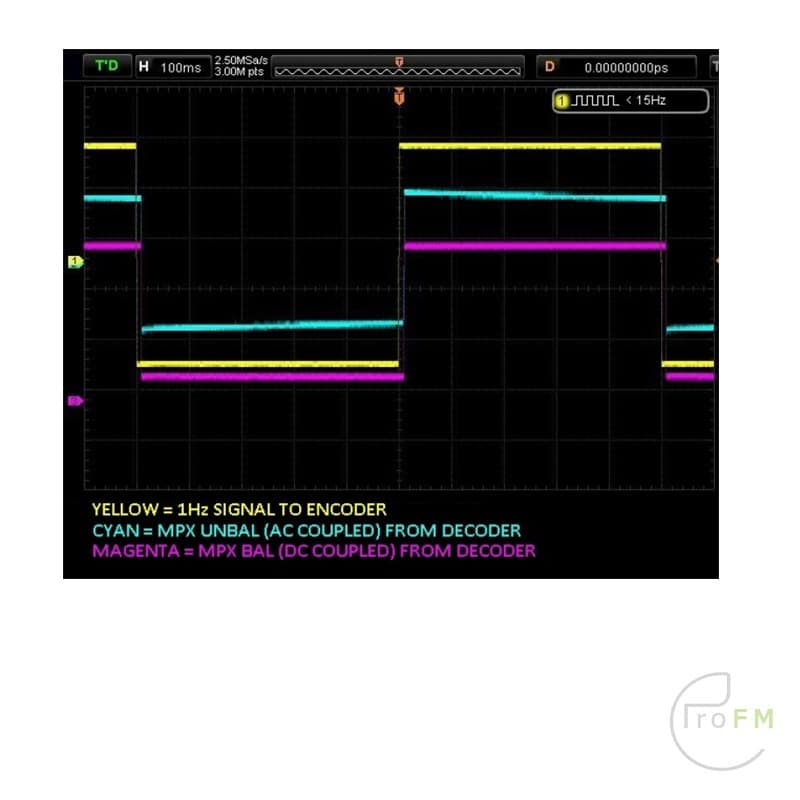

  • DC gekoppelde analoge gebalanceerde in-/uitgangen voor minimale overschrijding

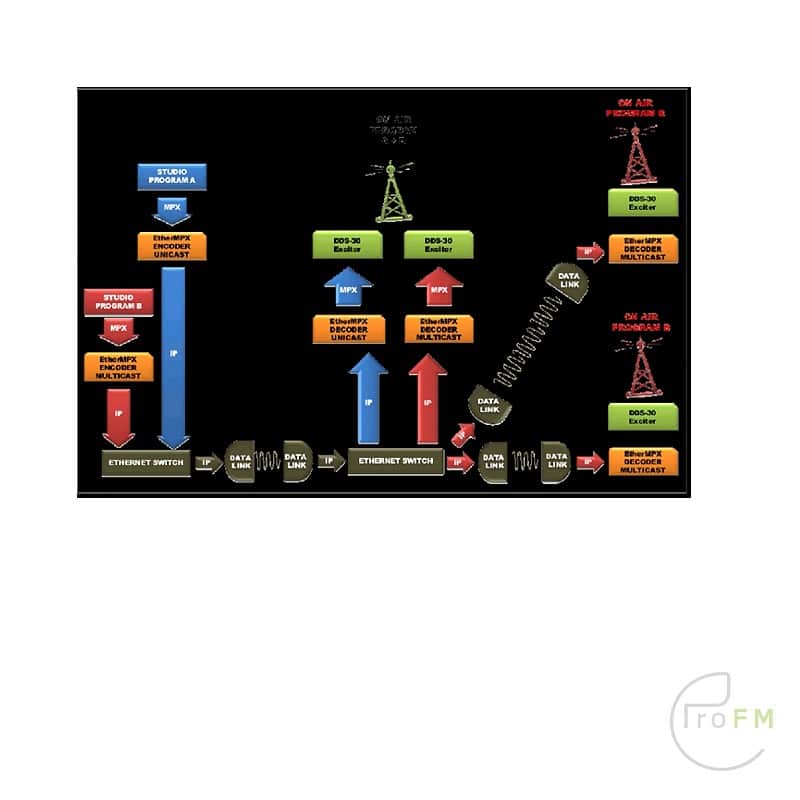

  • Unicast (1-op-1) of Multicast (1-naar-onbeperkt) verzendmodi om een onbeperkt aantal decoders te voeden
  • Onderhoudsvrij, 24/7 betrouwbare werking in zware omgevingen – zoals TX-sites zijn
  • Extreem laag stroomverbruik (typisch 7W)
  • In de lucht binnen 5 seconden na het inschakelen van de voeding
  • Door gebruiker selecteerbare formaten:
  • – Eén breedbandkanaal (MPX), of
  • – Twee discrete smalbandkanalen (L/R)
  • Decoder biedt tegelijkertijd analoge en digitale uitgang voor zenderredundantie
  • Ingebouwde hardware stiltedetector (instelbaar door gebruiker) in Decoder
  • Analoge AUX-ingang als IP-feed wegvalt
  • Secundaire Ethernetpoort voor SNMP-beheer (buiten de band MGMT)
  • Gecentraliseerde software voor afstandsbediening en beheer (EtherMPX NMS)

ALGEMEEN Modelnaam EtherMPX NG
Afmetingen 19″ 1U chassis
Stroomvoorziening 230VAC 50Hz, 12W per apparaat
Bedrijfstemperatuur -20 tot +60 Celsius
Transportprotocol Eigen UDP Unicast of Multicast gebaseerd op RFC2365 en IGMPv2 (RFC2236). AES67-compatibel in specifieke modi.
QoS-beheer conform IETF RFC2474
Audiocompressie Geen (lineaire PCM) in Legacy, HD of AES67 Eigen lossless / lossy in andere modi
Audio sample rate 8 – 192kHz ingang voor digitale L/R ingang 48kHz intern voor analoge L/R ingang 128-192kHz ingang voor digitale MPX ingang 192kHz intern voor analoge MPX ingang
Audio latentie L/R modus: 10,0-125,0mS, instelbaar door gebruiker MPX-modus: 5,0-62,5mS, instelbaar door gebruiker Lage latentie optie: Tot 5,0mS (voor L/R), 2,5mS (voor MPX) Netwerkgebruik L/R-modus: 0,59 – 2,44 Mbit/s selecteerbaar MPX-modus: 1,11 – 4,89 Mbit/s selecteerbaar
Audio monitor Stereo ¼” vrouwelijke aansluiting in voorpaneel
Gebruikersinterface / bediening Lokaal: UI op voorpaneel (LCD + draaiknop) Op afstand: EtherMPX NMS NG-software
IngangssyNC voor SFN (optie #1) 10MHz sinus of vierkant, 0dBm typisch, en 1PPS vierkant TTL 3,3V 10kOhm typisch
UitgangssyNC voor SFN (optie #1 met #6) 10MHz TTL 3,3V, +14dBm @ 50Ohm, en 1 PPS TTL 3,3V @ 50 Ohm
GPS RF In (Optie #6) -165dBm gedurende 30sec om GPS + GLONASS te vergrendelen <100ppb holdover gedurende 12 uur
ETH-poort (voor audio) RJ45 vrouwelijk, IEEE802.3, 10/100Mbps MDIX

DECODER
Naam uitgang Poort A
Type uitgang Digitale elektrische interface
Aansluiting XLR-3 mannelijk
Impedantie 110 Ohm gebalanceerd – geïsoleerd door transformator
Ondersteunde formaten AES3, IEC60958, S/PDIF Audio sample rate 32 – 192 kHz (128 -192kHz voor D-MPX)
Resolutie audiosamples Tot 24 bits
Naam uitgang Poort B
Type uitgang Analoge elektrische interface – 2 uitgangen, 1 ingang Aansluitingen 2 x XLR-3 male (gebalanceerd R, L/MPX) uitgang 1 x BNC female (alleen ongebalanceerd MPX) uitgang 1 x BNC female (alleen ongebalanceerd MPX) AUX in **XLR is DC gekoppeld, BNC’s zijn AC gekoppeld Impedantie 100 Ohm
DAC-resolutie 24 bit
DAC-bemonsteringsfrequentie 48 kHz voor L/R-ingang, 192 kHz voor A-MPX
DAC THD+N -108dB (0,0004%) bij 48kHz L/R uitgang -96dB (0,0015% bij 192kHz MPX uitgang
DAC Dynamisch bereik Max 129 dB (A-weging) bij 48 of 192 kHz
Kanaalscheiding 124 dB typisch
Referentie-uitgang 4,37Vpp (+6dBu) voor 0 dBFS
Ingang BW @ 48kHz SR -0,1dB @ 21,8 kHz
Input BW @ 192kHz SR -0,1dB @ 87,2 kHz

Encoder
Naam ingang Poort A
Ingangstype Digitale elektrische interface
Aansluiting XLR-3 vrouwelijk
Impedantie 110 Ohm gebalanceerd – geïsoleerd door transformator
Ondersteunde formaten AES3, IEC60958, S/PDIF
Maximale gegevenssnelheid 12,3 Mbit/s typisch
Audio samplefrequentie 32 – 192 kHz (174-192kHz voor D-MPX)
Audioresolutie Tot 24 bits
Naam ingang Poort B
Type ingang Analoge elektrische interface – 3 ingangen
Aansluitingen 2 x XLR-3 female (gebalanceerde R, L/MPX) ingang 1 x BNC female (alleen ongebalanceerde MPX) ingang **XLR is DC gekoppeld, BNC is AC gekoppeld
Impedantie 1 kOhm
ADC-resolutie 24 bit
ADC-bemonsteringsfrequentie 48 kHz voor L/R-ingang, 192 kHz voor A-MPX
ADC THD+N -106dB (0,0005%)
ADC Dynamisch bereik 121 dB (geen weging)
Kanaalscheiding 135 dB typisch
Referentie-ingang 3,47Vpp (+4dBu) voor 0 dBFS
Input BW @ 48kHz SR -0,1dB @ 20 kHz
Ingang BW @ 192kHz SR -0,1dB @ 80 kHz

Beschrijving

Sigmacom Broadcast EtherMPX NG | MPX over IP STL, Studio naar Zenderlink/ Audio link

De Sigmacom Broadcast EtherMPX NG MPX over IP STL Verbinding  systeem dat is ontworpen om real-time MPX met RDS- of L/R-signaal van studio naar zender te transporteren via een TCP/IP-netwerk. Een betaalbare directe vervanging van je analoge STL, met betere prestaties!

Professionele IP STL’s moeten compromisloze kwaliteit leveren, geen modulatie-overshoots, geen hoorbare latentie voor live on-air monitoring en tijdnauwkeurigheid voor SFN-werking. Moet worden gemaakt van zeer betrouwbare en speciale hardware, in tegenstelling tot gewone computersystemen, en speciaal ontworpen om te werken in zware omstandigheden zoals de bergen waar de zenders zich bevinden.

EtherMPX is een IP STL die precies volgens deze principes is ontworpen. Het heeft het voordeel om Analoog of Digitaal MPX met 2,5mS latency en Analoog of Digitaal L/R discrete kanalen transparant te transporteren over ongecomprimeerde lineaire PCM 24bit 48kHz (L/R modus) of 24bit 192kHz (MPX modus). Geavanceerde componenten voor het analoge gedeelte bieden een hoogwaardige kwaliteit, met DC gekoppelde ingangen en uitgangen.

Met EtherMPX en de flexibiliteit van IP-transmissie kunt u nu complexe configuraties maken die u zich met traditionele STL’s nooit had kunnen voorstellen. Voer een onbeperkt aantal EtherMPX-decoders in met slechts één encoder die in multicastmodus werkt. Synchroniseer al uw zenders met de SFN-optie van EtherMPX, zonder dat u GPS-ontvangers en antennes hoeft in te zetten.

Belangrijkste feiten

  • Realtime, ongecomprimeerde lineaire PCM-codec van uitzendkwaliteit
  • Speciale hardware – geen computer binnenin of ander kinderspeelgoed
  • Transparante, MPX-HD transmissie – geen MPX vernietiging en recreatie
  • Ondersteuning voor digitale MPX (MPX over AES3) en MPX over AES67
  • Aanpasbare bitsnelheden, tot 1,1 Mbps voor MPX
  • Kan worden gebruikt met 802.11a/n Ethernetverbindingen van hoge kwaliteit
  • Zeer lage audiolatentie: tot 2,5mS in MPX-modus
  • DC gekoppelde analoge gebalanceerde in-/uitgangen voor minimale overschrijding
  • Unicast (1-op-1) of Multicast (1-naar-onbeperkt) verzendmodi om een onbeperkt aantal decoders te voeden
  • Onderhoudsvrij, 24/7 betrouwbare werking in zware omgevingen – zoals TX-sites zijn
  • Extreem laag stroomverbruik (typisch 7W)
  • In de lucht binnen 5 seconden na het inschakelen van de voeding
  • Door gebruiker selecteerbare formaten:
  • – Eén breedbandkanaal (MPX), of
  • – Twee discrete smalbandkanalen (L/R)
  • Decoder biedt tegelijkertijd analoge en digitale uitgang voor zenderredundantie
  • Ingebouwde hardware stiltedetector (instelbaar door gebruiker) in Decoder
  • Analoge AUX-ingang als IP-feed wegvalt
  • Secundaire Ethernetpoort voor SNMP-beheer (buiten de band MGMT)
  • Gecentraliseerde software voor afstandsbediening en beheer (EtherMPX NMS)
Specificaties

ALGEMEEN Modelnaam EtherMPX NG
Afmetingen 19″ 1U chassis
Stroomvoorziening 230VAC 50Hz, 12W per apparaat
Bedrijfstemperatuur -20 tot +60 Celsius
Transportprotocol Eigen UDP Unicast of Multicast gebaseerd op RFC2365 en IGMPv2 (RFC2236). AES67-compatibel in specifieke modi.
QoS-beheer conform IETF RFC2474
Audiocompressie Geen (lineaire PCM) in Legacy, HD of AES67 Eigen lossless / lossy in andere modi
Audio sample rate 8 – 192kHz ingang voor digitale L/R ingang 48kHz intern voor analoge L/R ingang 128-192kHz ingang voor digitale MPX ingang 192kHz intern voor analoge MPX ingang
Audio latentie L/R modus: 10,0-125,0mS, instelbaar door gebruiker MPX-modus: 5,0-62,5mS, instelbaar door gebruiker Lage latentie optie: Tot 5,0mS (voor L/R), 2,5mS (voor MPX) Netwerkgebruik L/R-modus: 0,59 – 2,44 Mbit/s selecteerbaar MPX-modus: 1,11 – 4,89 Mbit/s selecteerbaar
Audio monitor Stereo ¼” vrouwelijke aansluiting in voorpaneel
Gebruikersinterface / bediening Lokaal: UI op voorpaneel (LCD + draaiknop) Op afstand: EtherMPX NMS NG-software
IngangssyNC voor SFN (optie #1) 10MHz sinus of vierkant, 0dBm typisch, en 1PPS vierkant TTL 3,3V 10kOhm typisch
UitgangssyNC voor SFN (optie #1 met #6) 10MHz TTL 3,3V, +14dBm @ 50Ohm, en 1 PPS TTL 3,3V @ 50 Ohm
GPS RF In (Optie #6) -165dBm gedurende 30sec om GPS + GLONASS te vergrendelen <100ppb holdover gedurende 12 uur
ETH-poort (voor audio) RJ45 vrouwelijk, IEEE802.3, 10/100Mbps MDIX

DECODER
Naam uitgang Poort A
Type uitgang Digitale elektrische interface
Aansluiting XLR-3 mannelijk
Impedantie 110 Ohm gebalanceerd – geïsoleerd door transformator
Ondersteunde formaten AES3, IEC60958, S/PDIF Audio sample rate 32 – 192 kHz (128 -192kHz voor D-MPX)
Resolutie audiosamples Tot 24 bits
Naam uitgang Poort B
Type uitgang Analoge elektrische interface – 2 uitgangen, 1 ingang Aansluitingen 2 x XLR-3 male (gebalanceerd R, L/MPX) uitgang 1 x BNC female (alleen ongebalanceerd MPX) uitgang 1 x BNC female (alleen ongebalanceerd MPX) AUX in **XLR is DC gekoppeld, BNC’s zijn AC gekoppeld Impedantie 100 Ohm
DAC-resolutie 24 bit
DAC-bemonsteringsfrequentie 48 kHz voor L/R-ingang, 192 kHz voor A-MPX
DAC THD+N -108dB (0,0004%) bij 48kHz L/R uitgang -96dB (0,0015% bij 192kHz MPX uitgang
DAC Dynamisch bereik Max 129 dB (A-weging) bij 48 of 192 kHz
Kanaalscheiding 124 dB typisch
Referentie-uitgang 4,37Vpp (+6dBu) voor 0 dBFS
Ingang BW @ 48kHz SR -0,1dB @ 21,8 kHz
Input BW @ 192kHz SR -0,1dB @ 87,2 kHz

Encoder
Naam ingang Poort A
Ingangstype Digitale elektrische interface
Aansluiting XLR-3 vrouwelijk
Impedantie 110 Ohm gebalanceerd – geïsoleerd door transformator
Ondersteunde formaten AES3, IEC60958, S/PDIF
Maximale gegevenssnelheid 12,3 Mbit/s typisch
Audio samplefrequentie 32 – 192 kHz (174-192kHz voor D-MPX)
Audioresolutie Tot 24 bits
Naam ingang Poort B
Type ingang Analoge elektrische interface – 3 ingangen
Aansluitingen 2 x XLR-3 female (gebalanceerde R, L/MPX) ingang 1 x BNC female (alleen ongebalanceerde MPX) ingang **XLR is DC gekoppeld, BNC is AC gekoppeld
Impedantie 1 kOhm
ADC-resolutie 24 bit
ADC-bemonsteringsfrequentie 48 kHz voor L/R-ingang, 192 kHz voor A-MPX
ADC THD+N -106dB (0,0005%)
ADC Dynamisch bereik 121 dB (geen weging)
Kanaalscheiding 135 dB typisch
Referentie-ingang 3,47Vpp (+4dBu) voor 0 dBFS
Input BW @ 48kHz SR -0,1dB @ 20 kHz
Ingang BW @ 192kHz SR -0,1dB @ 80 kHz

Extra informatie

Gewicht 10 kg
Afmetingen 54 × 35 × 15 cm
