Sonifex AVN-AI16R 16 Ingang Dubbele Dante® Interface, PoE

$1 672.92

Sonifex AVN-AI16R 16 Ingang Dubbele Dante® Interface, PoE

Ontdek de veelzijdige Sonifex AVN-AI16R Dante® Interface met 16 ingangen, PoE-ondersteuning en naadloze integratie, ideaal voor professionele audio verbindingen in diverse omgevingen.

Beschrijving

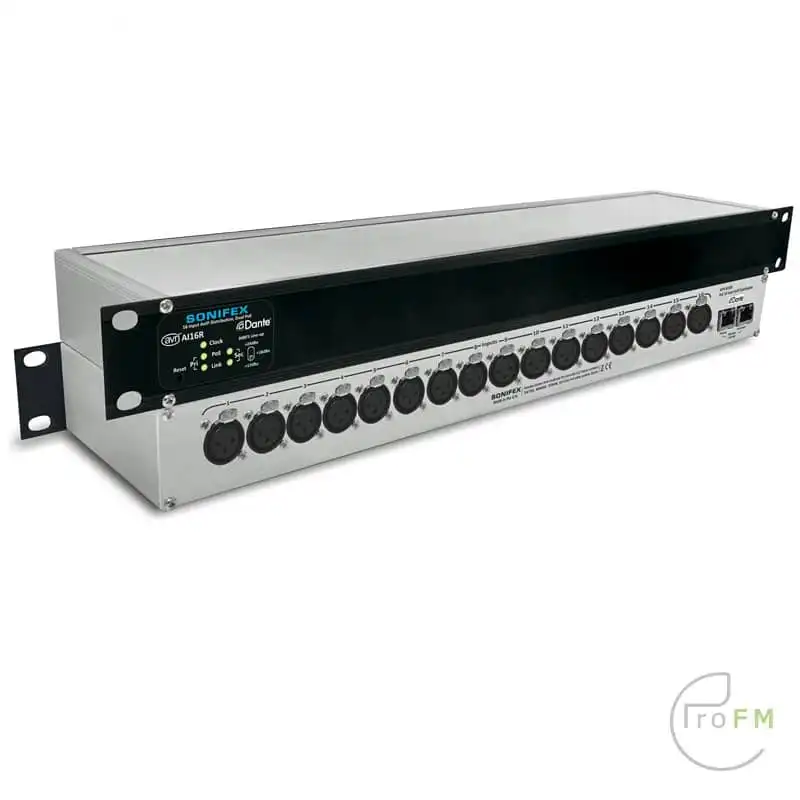

Sonifex AVN-AI16R 16 Ingang Dubbele Dante® Interface, PoE

De AVN-AI16R audio converter en interface converteert tot zestien analoge ingangen naar de Dante Audio over IP netwerkstandaard. Dankzij de dubbele Ethernetpoorten kan het apparaat in redundante modus werken, zodat de audiorouting behouden blijft als een van de netwerkverbindingen uitvalt.

Deze kosteneffectieve 1U rack mount unit biedt een eenvoudige oplossing voor AV professionals en radio broadcasters. Het is eenvoudig te configureren en te bedienen, met alle instellingen, behalve de line-up niveaus, via de standaard Dante Controller software en voeding via PoE (Power Over Ethernet).

Alle analoge ingangen zitten op hoogwaardige Neutrik XLR-connectoren en er zijn status/vertrouwens-LED’s op het voorpaneel voor PoE, Link en Clock. Globale 0dBFS line-up kan worden ingesteld op +12dBu, +18dBu of +24dBu om te voldoen aan uw specifieke vereisten via de verzonken tuimelschakelaar op het voorpaneel.

Kenmerken:

  • 16 x gebalanceerde analoge ingangen op XLR.
  • Instelbare globale 0dBFS line up selectie (+12dBu/+18dBu/+24dBu).
  • 2 x RJ45 Dante-connector (1Gb/s Ethernetpoort) waardoor de unit in redundante of geschakelde modi kan werken.
  • LED-statusindicatoren voor PoE en Link voor elke Ethernet-poort.
  • Statusindicator klok-LED.
  • Configuratie met Dante Controller.
  • Werkt volgens AES67 en Dante Domain Manager.
  • Voeding via PoE op een van beide (of beide) Ethernet-poorten, waardoor redundantie van de voeding mogelijk is.
  • 1U 19″ rack-mount vormfactor.

Technische specificaties voor AVN-AI16R

Netwerk en AoIP

AoIP-standaard: Dante
Aantal kanalen: 16 doorgeven
Aantal streams: 16 doorgeven
Bemonsteringsfrequentie: 44,1kHz, 48 kHz, 88,2kHz, 96kHz, 176,4kHz of 192kHz
Formaat: Lineaire PCM, 16, 24 of 32 bits
Ondersteuning voor AES67: Ja
Connectiviteit: 2 x RJ45
Snelheid: 1Gbps en 100Mbps
Netwerkmodi: Geschakeld of redundant
Klaar voor Dante Domain Manager: Ja

Specificaties audio-ingang

Parameter Lijningang
Ingangsimpedantie: >20kΩ gebalanceerd
0dBFS opstelling: Door gebruiker selecteerbaar +12dBu/+18dBu/+24dBu gebalanceerd
Frequentiebereik: 20Hz tot 20kHz, +0/-0,2dB
THD+N: <-110dBFS, -30dBFS, 20Hz tot 20kHz, 20kHz BW
Lawaai: -110dBFS, 20kHz BW, Rs=200Ω
Overspraak: <-100 dB
Common Mode Afwijzing: >60dB @ 1kHz

Gebalanceerde lijningang XLR pinout

Pin Functie
1 Chassis aarde/afscherming
2 Ingangsfase/Positief
3 Invoer Niet-fase/Negatief

PoE-voeding

Standaard 802.3af
Klasse 0
PD Vermogensbereik 0,44 W tot 12,94 W
Typisch stroomverbruik PSE 7 W
Max. stroomverbruik PSE 15.4 W

Type apparatuur

AVN-AI16R: 16-ingang Dual Dante®-interface, PoE

Fysieke specificatie

Afmetingen (onbewerkt): 48cm (B) x 11cm (D) x 4,3cm (H)(1U)
19″ (B) x 4,3″ (D) x 1,7″ (H)
Gewicht: Netto: 1,1kg Bruto: 1.6kg
Netto: 2.4lbs Bruto: 3.5lbs
Beschrijving

Sonifex AVN-AI16R 16 Ingang Dubbele Dante® Interface, PoE

De AVN-AI16R audio converter en interface converteert tot zestien analoge ingangen naar de Dante Audio over IP netwerkstandaard. Dankzij de dubbele Ethernetpoorten kan het apparaat in redundante modus werken, zodat de audiorouting behouden blijft als een van de netwerkverbindingen uitvalt.

Deze kosteneffectieve 1U rack mount unit biedt een eenvoudige oplossing voor AV professionals en radio broadcasters. Het is eenvoudig te configureren en te bedienen, met alle instellingen, behalve de line-up niveaus, via de standaard Dante Controller software en voeding via PoE (Power Over Ethernet).

Alle analoge ingangen zitten op hoogwaardige Neutrik XLR-connectoren en er zijn status/vertrouwens-LED’s op het voorpaneel voor PoE, Link en Clock. Globale 0dBFS line-up kan worden ingesteld op +12dBu, +18dBu of +24dBu om te voldoen aan uw specifieke vereisten via de verzonken tuimelschakelaar op het voorpaneel.

Kenmerken:

  • 16 x gebalanceerde analoge ingangen op XLR.
  • Instelbare globale 0dBFS line up selectie (+12dBu/+18dBu/+24dBu).
  • 2 x RJ45 Dante-connector (1Gb/s Ethernetpoort) waardoor de unit in redundante of geschakelde modi kan werken.
  • LED-statusindicatoren voor PoE en Link voor elke Ethernet-poort.
  • Statusindicator klok-LED.
  • Configuratie met Dante Controller.
  • Werkt volgens AES67 en Dante Domain Manager.
  • Voeding via PoE op een van beide (of beide) Ethernet-poorten, waardoor redundantie van de voeding mogelijk is.
  • 1U 19″ rack-mount vormfactor.
Specificaties

Technische specificaties voor AVN-AI16R

Netwerk en AoIP

AoIP-standaard: Dante
Aantal kanalen: 16 doorgeven
Aantal streams: 16 doorgeven
Bemonsteringsfrequentie: 44,1kHz, 48 kHz, 88,2kHz, 96kHz, 176,4kHz of 192kHz
Formaat: Lineaire PCM, 16, 24 of 32 bits
Ondersteuning voor AES67: Ja
Connectiviteit: 2 x RJ45
Snelheid: 1Gbps en 100Mbps
Netwerkmodi: Geschakeld of redundant
Klaar voor Dante Domain Manager: Ja

Specificaties audio-ingang

Parameter Lijningang
Ingangsimpedantie: >20kΩ gebalanceerd
0dBFS opstelling: Door gebruiker selecteerbaar +12dBu/+18dBu/+24dBu gebalanceerd
Frequentiebereik: 20Hz tot 20kHz, +0/-0,2dB
THD+N: <-110dBFS, -30dBFS, 20Hz tot 20kHz, 20kHz BW
Lawaai: -110dBFS, 20kHz BW, Rs=200Ω
Overspraak: <-100 dB
Common Mode Afwijzing: >60dB @ 1kHz

Gebalanceerde lijningang XLR pinout

Pin Functie
1 Chassis aarde/afscherming
2 Ingangsfase/Positief
3 Invoer Niet-fase/Negatief

PoE-voeding

Standaard 802.3af
Klasse 0
PD Vermogensbereik 0,44 W tot 12,94 W
Typisch stroomverbruik PSE 7 W
Max. stroomverbruik PSE 15.4 W

Type apparatuur

AVN-AI16R: 16-ingang Dual Dante®-interface, PoE

Fysieke specificatie

Afmetingen (onbewerkt): 48cm (B) x 11cm (D) x 4,3cm (H)(1U)
19″ (B) x 4,3″ (D) x 1,7″ (H)
Gewicht: Netto: 1,1kg Bruto: 1.6kg
Netto: 2.4lbs Bruto: 3.5lbs

Extra informatie

Gewicht 4 kg
Afmetingen 54 × 35 × 10 cm
