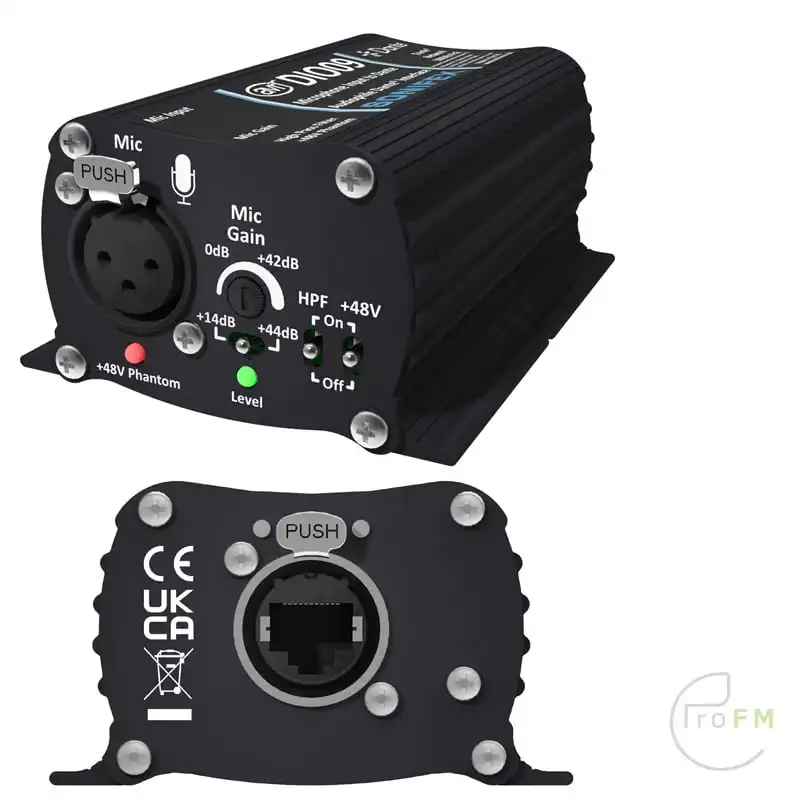

Sonifex AVN-DIO09 Microfoon Ingang naar Dante®

$556.20

Sonifex AVN-DIO09 Microfoon Ingang naar Dante®

Maak kennis met de AVN-DIO09: Sonifex’ eerste Mic to Dante converter. Met superieur A/D circuit, 129dB E.I.N., hoogwaardige voorversterker, nauwkeurige gain-regelaars, fantoom voeding en naadloze Dante-connectiviteit.

Beschrijving

Sonifex AVN-DIO09 Microfoon Ingang naar Dante®

De AVN-DIO09 is een Microphone input naar Dante converter in de Sonifex DIO-reeks van Dante input/output apparaten met A/D-schakelingen die een E.I.N. van wereldklasse van 129dB bieden. AVN beschikt over een hoogwaardige microfoonvoorversterker met gebalanceerde XLR-ingang, grove en fijne versterkingsregelaars, hoog doorlaatfilter, fantoomvoeding, driekleurige niveau-LED en een Neutrik EtherCon®-connector voor directe aansluiting op een Dante AoIP-netwerk.

Alle Sonifex DIO interfaces bieden een eenvoudige, handige en elegante plug-and-play methode om oudere analoge en digitale audioapparatuur aan te sluiten op het Dante AoIP audionetwerk.

Alle DIO-producten gebruiken Dante Controller voor configuratie en worden gevoed door PoE (Power over Ethernet). Ze maken gebruik van robuuste aluminium boxen met sleuven aan de zijkant voor schroefmontage en bevatten superieure audiocircuits voor optimale audioprestaties. Ze zijn allemaal voorzien van robuuste Neutrik EtherCon®-connectoren en Neutrik vergrendelbare audioconnectoren voor ultra betrouwbare connectiviteit.

De AVN-DIO09 heeft een grove en fijne microfoonversterking waarbij de grove versterking wordt ingesteld met een tuimelschakelaar voor 20dB/50dB versterking en de fijne versterking met een trimmer of kleine platte schroevendraaier voor 0dB tot 36dB extra versterking. Een aan/uit-schakelaar zet het hoog doorlaatfilter aan of uit en als het ingeschakeld is, werkt het op frequenties onder 125 Hz met een rolloff van 6dB/octaaf.

Fantoomvoeding wordt in-/uitgeschakeld via een schakelaar op het voorpaneel en als deze is ingeschakeld, wordt er een 48V DC-voeding geleverd om een geschikte microfoon van stroom te voorzien. Er gaat een rode LED branden om aan te geven dat fantoom is ingeschakeld.

Een audioniveau-LED op het voorpaneel helpt om de versterking in te stellen en toont het audioniveau dat naar het Dante netwerk wordt gestuurd.

Opmerking: Als u een fantoom gevoede microfoon gebruikt, kan het nodig zijn om het apparaat te aarden met behulp van het aardingsplaatje op het achter paneel om netbrom te elimineren, afhankelijk van de aard van uw PoE-voeding.

  • 1 x gebalanceerde microfooningang op XLR-aansluiting met vergrendeling.
  • Neutrik EtherCon® Ethernet-aansluiting.
  • Met één draaiknop kun je de fijne mic gain instellen (0dB – 36dB).
  • Schakelaar voor grove microfoonversterking (+20db/+50dB).
  • Hoog doorlaatfilter aan/uit-schakelaar.
  • Aan/uit-schakelaar voor fantoomvoeding.
  • Fantoomvoeding LED-indicator.
  • Niveau LED-indicator.
  • Apparaat dat volledig compatibel is met Dante.
  • Compatibel met AES67.
  • Geschikt voor Dante Domain Manager.
  • A/D-omzetting met ultrahoge kwaliteit en groot dynamisch bereik.
  • Voeding via PoE (Power over Ethernet).
Technische specificaties voor AVN-DIO09
Microfoon XLR-ingang Pin-out
Pin Functie
1 Chassisaarde
2 Ingangsfase
3 Ingang Niet Fase
Aardingspunt
Enkelvoudig aardingslabel.
Niveau LED Drempels
Uit: Niveau is onder -38dBFS (-20dBu)
Groen: Het niveau ligt tussen -38dBFS (-20dBu) en -18dBFS (0dBu).
Amber: Het niveau ligt tussen -18dBFS (0dBu) en -10dBFS (+8dBu).
Rood: Het niveau is hoger dan -10dBFS (+8dBu).
Microfooningang – XLR
Parameter Beschrijving
Ingangsimpedantie: 2,2kΩ gebalanceerd
Maximaal ingangsniveau: -68dBu (max. versterking) tot -8dBu (min. versterking)
Aanwinst: Instelbaar van 20dB tot 86dB
Frequentiebereik: 20Hz tot 20kHz, +0/-0,5dB (ref 1kHz)
Hoogdoorlaatfilterrespons: Fc = 125Hz @ 6dB per octaaf
THD+N: <0,01%, -32dBu ingang, 40dB versterking, 20Hz tot 20kHz, 20kHz BW
E.I.N.: 129dBu, 20kHz BW, maximale versterking, Rs=200Ω
Common Mode Afwijzing: >60dB @ 1kHz
Fantoomvoeding: +48V ± 4V
Dante
Parameter Beschrijving
Voorbeeldtarieven: 44,1kHz, 48kHz, 88,2kHz, 96kHz
Codering: PCM 16, PCM 24, PCM 32
PoE-voeding
Standaard 802.3af
Klasse 0
PD Vermogensbereik 0,44 W tot 12,94 W
Typisch stroomverbruik PSE 4 W
Max. stroomverbruik PSE 15.4 W
Type apparatuur
AVN-DIO09: Microfooningang naar Dante®
Fysieke specificatie
Afmetingen (onbewerkt): 10,6cm (B) x 7,3cm (D) x 4,3cm (H)
4,2″ (B) x 2,9″ (D) x 1,7″ (H)
Afmetingen (in doos): 17,4cm (B) x 9,5cm (D) x 5,6cm (H)
6,9″ (B) x 3,7″ (D) x 2,2″ (H)
Gewicht: Netto: 0,2kg Bruto: 0,3kg
Netto: 0,44lbs Bruto: 0.66lbs
Beschrijving

Sonifex AVN-DIO09 Microfoon Ingang naar Dante®

De AVN-DIO09 is een Microphone input naar Dante converter in de Sonifex DIO-reeks van Dante input/output apparaten met A/D-schakelingen die een E.I.N. van wereldklasse van 129dB bieden. AVN beschikt over een hoogwaardige microfoonvoorversterker met gebalanceerde XLR-ingang, grove en fijne versterkingsregelaars, hoog doorlaatfilter, fantoomvoeding, driekleurige niveau-LED en een Neutrik EtherCon®-connector voor directe aansluiting op een Dante AoIP-netwerk.

Alle Sonifex DIO interfaces bieden een eenvoudige, handige en elegante plug-and-play methode om oudere analoge en digitale audioapparatuur aan te sluiten op het Dante AoIP audionetwerk.

Alle DIO-producten gebruiken Dante Controller voor configuratie en worden gevoed door PoE (Power over Ethernet). Ze maken gebruik van robuuste aluminium boxen met sleuven aan de zijkant voor schroefmontage en bevatten superieure audiocircuits voor optimale audioprestaties. Ze zijn allemaal voorzien van robuuste Neutrik EtherCon®-connectoren en Neutrik vergrendelbare audioconnectoren voor ultra betrouwbare connectiviteit.

De AVN-DIO09 heeft een grove en fijne microfoonversterking waarbij de grove versterking wordt ingesteld met een tuimelschakelaar voor 20dB/50dB versterking en de fijne versterking met een trimmer of kleine platte schroevendraaier voor 0dB tot 36dB extra versterking. Een aan/uit-schakelaar zet het hoog doorlaatfilter aan of uit en als het ingeschakeld is, werkt het op frequenties onder 125 Hz met een rolloff van 6dB/octaaf.

Fantoomvoeding wordt in-/uitgeschakeld via een schakelaar op het voorpaneel en als deze is ingeschakeld, wordt er een 48V DC-voeding geleverd om een geschikte microfoon van stroom te voorzien. Er gaat een rode LED branden om aan te geven dat fantoom is ingeschakeld.

Een audioniveau-LED op het voorpaneel helpt om de versterking in te stellen en toont het audioniveau dat naar het Dante netwerk wordt gestuurd.

Opmerking: Als u een fantoom gevoede microfoon gebruikt, kan het nodig zijn om het apparaat te aarden met behulp van het aardingsplaatje op het achter paneel om netbrom te elimineren, afhankelijk van de aard van uw PoE-voeding.

  • 1 x gebalanceerde microfooningang op XLR-aansluiting met vergrendeling.
  • Neutrik EtherCon® Ethernet-aansluiting.
  • Met één draaiknop kun je de fijne mic gain instellen (0dB – 36dB).
  • Schakelaar voor grove microfoonversterking (+20db/+50dB).
  • Hoog doorlaatfilter aan/uit-schakelaar.
  • Aan/uit-schakelaar voor fantoomvoeding.
  • Fantoomvoeding LED-indicator.
  • Niveau LED-indicator.
  • Apparaat dat volledig compatibel is met Dante.
  • Compatibel met AES67.
  • Geschikt voor Dante Domain Manager.
  • A/D-omzetting met ultrahoge kwaliteit en groot dynamisch bereik.
  • Voeding via PoE (Power over Ethernet).
Specificaties
Technische specificaties voor AVN-DIO09
Microfoon XLR-ingang Pin-out
Pin Functie
1 Chassisaarde
2 Ingangsfase
3 Ingang Niet Fase
Aardingspunt
Enkelvoudig aardingslabel.
Niveau LED Drempels
Uit: Niveau is onder -38dBFS (-20dBu)
Groen: Het niveau ligt tussen -38dBFS (-20dBu) en -18dBFS (0dBu).
Amber: Het niveau ligt tussen -18dBFS (0dBu) en -10dBFS (+8dBu).
Rood: Het niveau is hoger dan -10dBFS (+8dBu).
Microfooningang – XLR
Parameter Beschrijving
Ingangsimpedantie: 2,2kΩ gebalanceerd
Maximaal ingangsniveau: -68dBu (max. versterking) tot -8dBu (min. versterking)
Aanwinst: Instelbaar van 20dB tot 86dB
Frequentiebereik: 20Hz tot 20kHz, +0/-0,5dB (ref 1kHz)
Hoogdoorlaatfilterrespons: Fc = 125Hz @ 6dB per octaaf
THD+N: <0,01%, -32dBu ingang, 40dB versterking, 20Hz tot 20kHz, 20kHz BW
E.I.N.: 129dBu, 20kHz BW, maximale versterking, Rs=200Ω
Common Mode Afwijzing: >60dB @ 1kHz
Fantoomvoeding: +48V ± 4V
Dante
Parameter Beschrijving
Voorbeeldtarieven: 44,1kHz, 48kHz, 88,2kHz, 96kHz
Codering: PCM 16, PCM 24, PCM 32
PoE-voeding
Standaard 802.3af
Klasse 0
PD Vermogensbereik 0,44 W tot 12,94 W
Typisch stroomverbruik PSE 4 W
Max. stroomverbruik PSE 15.4 W
Type apparatuur
AVN-DIO09: Microfooningang naar Dante®
Fysieke specificatie
Afmetingen (onbewerkt): 10,6cm (B) x 7,3cm (D) x 4,3cm (H)
4,2″ (B) x 2,9″ (D) x 1,7″ (H)
Afmetingen (in doos): 17,4cm (B) x 9,5cm (D) x 5,6cm (H)
6,9″ (B) x 3,7″ (D) x 2,2″ (H)
Gewicht: Netto: 0,2kg Bruto: 0,3kg
Netto: 0,44lbs Bruto: 0.66lbs
