Sonifex AVN-DIO12 Dubbele Mono Microfoon Ingang naar Dante

$556.20

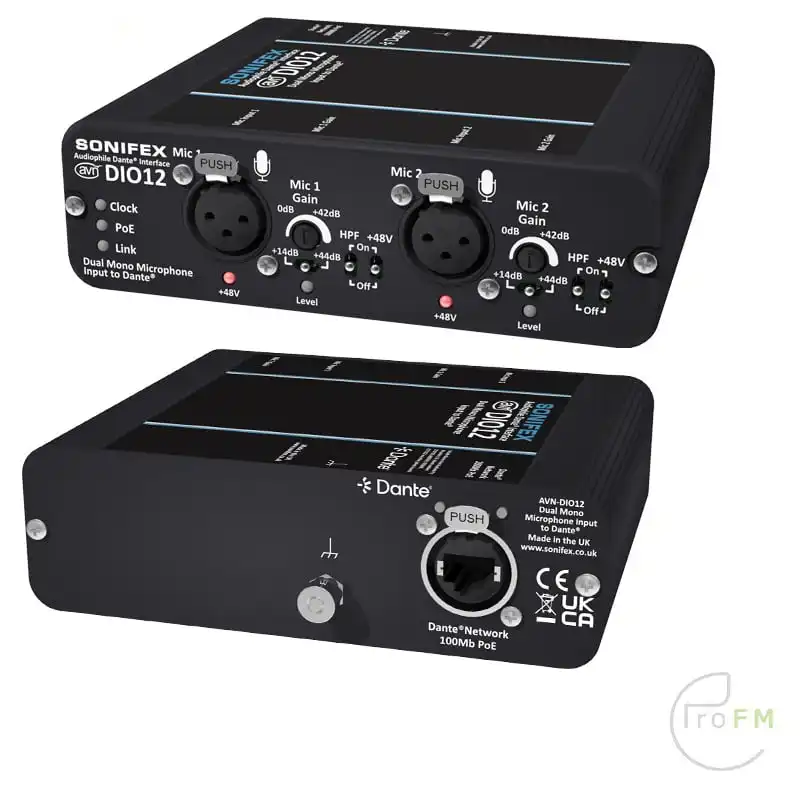

Sonifex AVN-DIO12 Dubbele Mono Microfoon Ingang naar Dante

De AVN-DIO12 is een dubbele microfooningang naar Dante® converter met instelbare microfoonversterking in de Sonifex DIO-reeks van Dante® in-/uitgangsapparaten.

Beschrijving

Sonifex AVN-DIO12 Dubbele Mono Microfoon Ingang naar Dante

De AVN-DIO12 is een dubbele microfooningang naar  Dante® converter met instelbare microfoonversterking in de Sonifex DIO-reeks van Dante® in /uitgangsapparaten. Het zijn in feite 2 x AVN-DIO09 eenheden in één chassis, die nog steeds A/D-schakelingen bieden met een E.I.N. van wereldklasse van 129dB.

Hij heeft 2 gebalanceerde analoge XLR-ingangen en een Neutrik etherCON-connector voor directe aansluiting op een Dante® AoIP netwerk. Elke microfoon heeft grove en fijne gain regelaars, hoog doorlaatfilter, fantoomvoeding & driekleurige level LED en kan via Dante Controller naar elke Dante ontvanger gerouteerd worden.

Hij wordt gevoed via Power over Ethernet (PoE), met een Neutrik etherCON connector voor stroom- en gegevensredundantie. De AVN-DIO12 maakt gebruik van de nieuwste Dante chipset en is dus compatibel met AES67 en Dante Domain Manager.

Aanpassing versterking

De AVN-DIO012 heeft grove en fijne mic gain voor elke microfooningang. De grove versterking wordt ingesteld met de tuimelschakelaar, die 20dB/50dB versterking biedt. De fijne versterking kan worden ingesteld met een trimmer of kleine platte schroevendraaier en voegt tussen 0dB en 36dB extra versterking toe.

Hoog doorlaatfilter

Elke microfooningang heeft een aan/uit-schakelaar die het hoogdoorlaatfilter in- of uitschakelt. Als deze functie is ingeschakeld, werkt deze op frequenties onder 125 Hz met een roll-off van 6dB/octaaf.

Fantoom voeding

Fantoomvoeding wordt ingeschakeld/uitgeschakeld via een tuimelschakelaar op het voorpaneel voor elke microfooningang. Als deze optie is ingeschakeld, wordt er een 48V DC-voeding geleverd om een geschikte microfoon van stroom te voorzien. De rode LED naast elke ingang gaat branden om aan te geven dat fantoomvoeding is ingeschakeld.

Audio Niveau LED

Om je te helpen bij het instellen van de microfoonversterking, is er op het voorpaneel voor elke microfooningang een niveau-LED voorzien die het audioniveau weergeeft dat naar het Dante-netwerk wordt gestuurd. De indicatordrempels zijn als volgt:

  • Uit: Niveau is lager dan -38dBFS (-20dBu)
  • Groen: Niveau is tussen -38dBFS (-20dBu) en -18dBFS (0dBu)
  • Amber: Niveau is tussen -18dBFS (0dBu) en -10dBFS (+8dBu)
  • Rood: Niveau is hoger dan -10dBFS (+8dBu)

Opmerking: Bij gebruik van een fantoom gevoede microfoon kan het nodig zijn om het apparaat te aarden met behulp van het aardingsplaatje op het achter paneel om netbrom te elimineren.

2 x gebalanceerde microfooningang op XLR-aansluitingen met vergrendeling.

  • Neutrik Ether con® Ethernet-aansluiting.
  • Met één draaiknop kun je de fijne mic gain instellen (0dB – 36dB).
  • Schakelaars voor grove microfoonversterking (+20db/+50dB).
  • Hoogdoorlaatfilter aan/uit-schakelaars.
  • A/D-omzetting met ultrahoge kwaliteit en groot dynamisch bereik.
  • Aan/uit-schakelaars voor fantoomvoeding.
  • LED-indicatoren voor fantoomvoeding.
  • Niveau LED-indicatoren.
  • Apparaat dat volledig compatibel is met Dante.
  • Compatibel met AES67.
  • Geschikt voor Dante Domain Manager.
  • Voeding via PoE (Power over Ethernet).
  • Klok-, PoE- en Sync-LED’s.
  • 3 x eenheden in rackmontage in de AVN-DIORK.
Technische specificaties voor AVN-DIO12
Microfoon XLR-ingang Pin-out
Pin Functie
1 Chassisaarde
2 Ingangsfase
3 Ingang Niet Fase
Microfooningang – XLR
Ingangsimpedantie: 2,2kΩ gebalanceerd
Maximaal ingangsniveau: -68dBu (max. versterking) tot -8dBu (min. versterking)
Aanwinst: Instelbaar van 20dB tot 86dB
Frequentiebereik: 20Hz tot 20kHz, +0/-0,5dB (ref 1kHz)
Hoogdoorlaatfilterrespons: Fc = 125Hz @ 6dB per octaaf
THD+N: <0,01%, -32dBu ingang, 40dB versterking, 20Hz tot 20kHz, 20kHz BW
E.I.N.: 129dBu, 20kHz BW, maximale versterking, Rs=200Ω
Common Mode Afwijzing: >60dB @ 1kHz
Fantoomvoeding: +48V ± 4V
Netwerk en AoIP
AoIP-standaard: Dante
Kanalen: 2 zenden
Stromen: 2 zenden
Voorbeeldtarieven: 44,1kHz, 48kHz, 88,2kHz, 96kHz
Codering: PCM 16, PCM 24, PCM 32
AES67-ondersteuning Ja
Connectiviteit: EtherCON (compatibel met RJ45)
Snelheid: 100Mbps
Klaar voor Dante Domain Manager: Ja
Klokbron: Intern (PTP-leider) of Netwerk PTP-leider
PoE-voeding
Standaard 802.3af
Klasse 0
PD Vermogensbereik 0,44 W tot 12,94 W
Typisch stroomverbruik PSE TBD
Max. stroomverbruik PSE 15.4 W
Type apparatuur
AVN-DIO12: Dubbele microfooningang naar Dante® met Mic Gain
Fysieke specificatie
Afmetingen (onbewerkt): 14,0cm (B) x 13,6cm (D) x 4,2cm (H)
5,5″ (B) x 5,4″ (D) x 1,7″ (H)
Afmetingen (in doos): 17,8cm (B) x 17cm (D) x 5,6cm (H)
7,0″ (B) x 6,7″ (D) x 2,2″ (H)
Gewicht: Netto: 0,5kg Bruto: 0,7kg
Netto: 1.1lbs Bruto: 1.4lbs
Accessoires
AVN-DIOMT
AVN-DIORK
AVN-DIO groot apparaat voor onderdeskmontage
AVN-DIO 1U 19″ rekset (5 x kleine DIO of 3 x grote DIO)
Beschrijving

Sonifex AVN-DIO12 Dubbele Mono Microfoon Ingang naar Dante

De AVN-DIO12 is een dubbele microfooningang naar  Dante® converter met instelbare microfoonversterking in de Sonifex DIO-reeks van Dante® in /uitgangsapparaten. Het zijn in feite 2 x AVN-DIO09 eenheden in één chassis, die nog steeds A/D-schakelingen bieden met een E.I.N. van wereldklasse van 129dB.

Hij heeft 2 gebalanceerde analoge XLR-ingangen en een Neutrik etherCON-connector voor directe aansluiting op een Dante® AoIP netwerk. Elke microfoon heeft grove en fijne gain regelaars, hoog doorlaatfilter, fantoomvoeding & driekleurige level LED en kan via Dante Controller naar elke Dante ontvanger gerouteerd worden.

Hij wordt gevoed via Power over Ethernet (PoE), met een Neutrik etherCON connector voor stroom- en gegevensredundantie. De AVN-DIO12 maakt gebruik van de nieuwste Dante chipset en is dus compatibel met AES67 en Dante Domain Manager.

Aanpassing versterking

De AVN-DIO012 heeft grove en fijne mic gain voor elke microfooningang. De grove versterking wordt ingesteld met de tuimelschakelaar, die 20dB/50dB versterking biedt. De fijne versterking kan worden ingesteld met een trimmer of kleine platte schroevendraaier en voegt tussen 0dB en 36dB extra versterking toe.

Hoog doorlaatfilter

Elke microfooningang heeft een aan/uit-schakelaar die het hoogdoorlaatfilter in- of uitschakelt. Als deze functie is ingeschakeld, werkt deze op frequenties onder 125 Hz met een roll-off van 6dB/octaaf.

Fantoom voeding

Fantoomvoeding wordt ingeschakeld/uitgeschakeld via een tuimelschakelaar op het voorpaneel voor elke microfooningang. Als deze optie is ingeschakeld, wordt er een 48V DC-voeding geleverd om een geschikte microfoon van stroom te voorzien. De rode LED naast elke ingang gaat branden om aan te geven dat fantoomvoeding is ingeschakeld.

Audio Niveau LED

Om je te helpen bij het instellen van de microfoonversterking, is er op het voorpaneel voor elke microfooningang een niveau-LED voorzien die het audioniveau weergeeft dat naar het Dante-netwerk wordt gestuurd. De indicatordrempels zijn als volgt:

  • Uit: Niveau is lager dan -38dBFS (-20dBu)
  • Groen: Niveau is tussen -38dBFS (-20dBu) en -18dBFS (0dBu)
  • Amber: Niveau is tussen -18dBFS (0dBu) en -10dBFS (+8dBu)
  • Rood: Niveau is hoger dan -10dBFS (+8dBu)

Opmerking: Bij gebruik van een fantoom gevoede microfoon kan het nodig zijn om het apparaat te aarden met behulp van het aardingsplaatje op het achter paneel om netbrom te elimineren.

2 x gebalanceerde microfooningang op XLR-aansluitingen met vergrendeling.

  • Neutrik Ether con® Ethernet-aansluiting.
  • Met één draaiknop kun je de fijne mic gain instellen (0dB – 36dB).
  • Schakelaars voor grove microfoonversterking (+20db/+50dB).
  • Hoogdoorlaatfilter aan/uit-schakelaars.
  • A/D-omzetting met ultrahoge kwaliteit en groot dynamisch bereik.
  • Aan/uit-schakelaars voor fantoomvoeding.
  • LED-indicatoren voor fantoomvoeding.
  • Niveau LED-indicatoren.
  • Apparaat dat volledig compatibel is met Dante.
  • Compatibel met AES67.
  • Geschikt voor Dante Domain Manager.
  • Voeding via PoE (Power over Ethernet).
  • Klok-, PoE- en Sync-LED’s.
  • 3 x eenheden in rackmontage in de AVN-DIORK.
Specificaties
Technische specificaties voor AVN-DIO12
Microfoon XLR-ingang Pin-out
Pin Functie
1 Chassisaarde
2 Ingangsfase
3 Ingang Niet Fase
Microfooningang – XLR
Ingangsimpedantie: 2,2kΩ gebalanceerd
Maximaal ingangsniveau: -68dBu (max. versterking) tot -8dBu (min. versterking)
Aanwinst: Instelbaar van 20dB tot 86dB
Frequentiebereik: 20Hz tot 20kHz, +0/-0,5dB (ref 1kHz)
Hoogdoorlaatfilterrespons: Fc = 125Hz @ 6dB per octaaf
THD+N: <0,01%, -32dBu ingang, 40dB versterking, 20Hz tot 20kHz, 20kHz BW
E.I.N.: 129dBu, 20kHz BW, maximale versterking, Rs=200Ω
Common Mode Afwijzing: >60dB @ 1kHz
Fantoomvoeding: +48V ± 4V
Netwerk en AoIP
AoIP-standaard: Dante
Kanalen: 2 zenden
Stromen: 2 zenden
Voorbeeldtarieven: 44,1kHz, 48kHz, 88,2kHz, 96kHz
Codering: PCM 16, PCM 24, PCM 32
AES67-ondersteuning Ja
Connectiviteit: EtherCON (compatibel met RJ45)
Snelheid: 100Mbps
Klaar voor Dante Domain Manager: Ja
Klokbron: Intern (PTP-leider) of Netwerk PTP-leider
PoE-voeding
Standaard 802.3af
Klasse 0
PD Vermogensbereik 0,44 W tot 12,94 W
Typisch stroomverbruik PSE TBD
Max. stroomverbruik PSE 15.4 W
Type apparatuur
AVN-DIO12: Dubbele microfooningang naar Dante® met Mic Gain
Fysieke specificatie
Afmetingen (onbewerkt): 14,0cm (B) x 13,6cm (D) x 4,2cm (H)
5,5″ (B) x 5,4″ (D) x 1,7″ (H)
Afmetingen (in doos): 17,8cm (B) x 17cm (D) x 5,6cm (H)
7,0″ (B) x 6,7″ (D) x 2,2″ (H)
Gewicht: Netto: 0,5kg Bruto: 0,7kg
Netto: 1.1lbs Bruto: 1.4lbs
Accessoires
AVN-DIOMT
AVN-DIORK
AVN-DIO groot apparaat voor onderdeskmontage
AVN-DIO 1U 19″ rekset (5 x kleine DIO of 3 x grote DIO)
