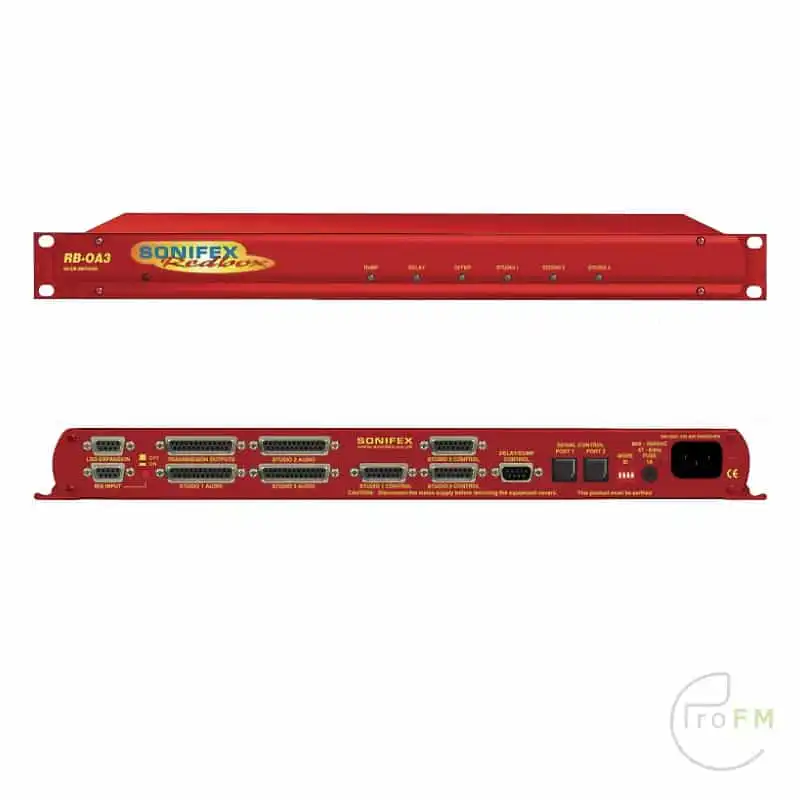

Sonifex Redbox RB-0A3 Studio On-Air Switcher

$1 074.60

Sonifex Redbox RB-0A3 Studio On-Air Switcher

De RB-OA3: een 1U on-air switcher voor rack montage, waarmee naadloos kan worden geschakeld tussen drie stereoparen in drie studio’s met uniforme versterking. Verhoog moeiteloos je uitzendervaring.

Beschrijving

Sonifex Redbox RB-0A3 Studio On-Air Switcher

De RB-OA3 is een 1U on-air switcher voor rack montage met één versterking die drie stereoparen tussen drie studio’s kan schakelen. Elke studio kan het transmissiepad beheren samen met twee perifere paden voor apparatuur zoals een codec of hybride en er is ook een “Last studio to offer” bus, die naadloze en continue uitzendingen mogelijk maakt vanuit elk radionetwerk met meerdere studio’s. Met een “sustain”-modus kan een ondersteunend systeem, zoals een pc-automatiseringssysteem, de uitzending besturen. Meerdere RB-OA3 eenheden kunnen op elkaar aangesloten worden om meer studio’s of meer stereoparen te schakelen.

  • Regelt het schakelen tussen aanbieden en accepteren voor 3 studio’s.
  • Schakelt 3 stereo bidirectionele kanalen, bijv. studio-uitgang, codec clean-feeds, telco-feeds.
  • Heeft een stereo transformator pad, bijvoorbeeld voor een afspeelsysteem.
  • Met de continuïteitsmodus kun je overschakelen van/naar een PC afspeelsysteem.
  • Schakelen met vergrendelende relais betekent dat het transmissie pad intact blijft bij stroomuitval.
  • Kan worden uitgebreid om 6 stereokanalen te schakelen tussen 5 studio’s.

Er wordt geschakeld met behulp van relais, behalve de “laatst aangeboden studio” die wordt geschakeld met een analoge schakelaar. Het transmissie pad wordt geschakeld met behulp van vergrendelende relais. Dit betekent dat als de voeding van de eenheid uitvalt, het transmissie pad geselecteerd blijft.

Alle studio’s worden aangesloten met 25-weg D-types voor elektronisch gebalanceerde audiosignalen en de bediening gebeurt met 15-weg D-types, die worden aangesloten op een externe bedieningseenheid zoals het Sonifex S2-MTBS mixerbedieningspaneel. Een transmissiemix aansluiting is inbegrepen om audio die algemeen is voor alle studio’s te mixen in het transmissie pad. Dit kan bijvoorbeeld worden gebruikt voor jingles of advertenties. Met de RB-OA3 kan ook een profanity delay worden ingesteld die door alle aangesloten studio’s wordt gedeeld.

Elke studio heeft de mogelijkheid om de transmissie aan te bieden. Zodra de uitzending is aangeboden, wordt deze doorgegeven aan de andere studio’s via de “laatste studio die heeft aangeboden”-bus. Het volgende geplande station kan dan de transmissie vervagen en op het juiste moment accepteren, wat betekent dat de transmissie continu kan zijn.

De “sustain”-modus kan gebruikt worden om een geautomatiseerde studio te bedienen, zoals een nachtelijk muzieksysteem. In dit geval schakelt de bediening van het station over naar het geautomatiseerde systeem door de knop Aanbieding een aantal seconden ingedrukt te houden, wat vooraf wordt bepaald door een kalibratieroutine. Hierdoor wordt de overblijvende studio geselecteerd, ingesteld als studio drie, die onmiddellijk de controle teruggeeft aan alle overblijvende studio’s. Elke studio kan dan akkoord gaan met het hervatten van orthodoxe uitzendingen.

De RB-OA3 kan worden uitgebreid om te schakelen tussen maximaal 5 studio’s of maximaal 6 stereoparen door een aantal eenheden met elkaar te verbinden via RJ45 seriële aansluitingen. Met de toevoeging van een enkele eenheid kunnen 2 extra studio’s in de “studio”-modus het transmissie pad en extra apparatuur beheren. Als de uitbreiding in “bus”-modus gebeurt, kunnen drie extra stereokanalen worden toegevoegd. 4 x RB-OA3 units kunnen samen aangesloten worden om 6 stereoparen te schakelen tussen maximaal 5 studio’s.

De modi worden geconfigureerd door middel van dip schakelaar configuraties aan de achterkant van elke unit. Twee dipswitches regelen de ID van de unit en er zijn twee schakelaars die beslissen tussen “studio” en “bus” modes. Een masterunit, gedefinieerd door een vooraf ingestelde ID, voert alle communicatie tussen alle units.

Technische specificaties voor RB-OA3
Transmissie en perifeer pad:
Relais worden gebruikt om deze specifieke paden te schakelen, wat leidt tot een passief, transparant audiopad.
LSO Pad:
Ingangsimpedantie: >20kΩ
Uitgangsimpedantie: <50Ω
Versterkingsbereik: Eenheidswinst
Frequentiebereik: 20Hz tot 20kHz ±0,1dB
Common Mode Afwijzing: < -66dB normaal gesproken
Vervorming: 0,01%THD @ 1kHz
Lawaai: -100dB uniforme versterking, ref 8dBu
Mix Audio Transformator Specificaties:
Common Mode Afwijzing: < -64dB @ 10kHz
Vervorming: 0,5% THD ref 17dBu @ 40Hz
Bandbreedte: ±0,5dBu 10Hz tot 36kHz
Verbindingen
Studio I/O: 3 x 25-polige D-contactdoos (vrouwelijk)
Overdracht I/O: 1 x 25-polige D-contactdoos (vrouwelijk)
Dump/vertragingsregeling: 1 x 9-weg D-type stekker (mannetje)
Studiobesturing: 3 x 15-polige D-bussen (vrouwelijk)
LSO Uitbreidingspoort: 1 x 9-voudig D-type stopcontact (vrouwelijk)
Mengingang: 1 x 9-voudig D-type stopcontact (vrouwelijk)
Seriële poorten: 2 x RJ45
Netvoeding: Gefilterd IEC, schakelbaar 110V-120V of 220-240V, gezekerd, maximaal 9W
Zekeringswaarde: Overspanningsbeveiliging 1A 20 x 5mm
Type apparatuur
RB-OA3: 3 Studio on-air switcher
Fysieke specificatie
Afmetingen (onbewerkt): 48cm (B) x 15,8cm (D) x 4,2cm (H) (1U)
19″ (B) x 6,2″ (D) x 1,7″ (H) (1U)
Afmetingen (in doos): 59cm (B) x 27,5cm (D) x 11cm (H)
23,2″ (B) x 10,8″ (D) x 4,3″ (H)
Gewicht: Netto: 1,9kg Bruto: 2,5kg
Netto: 4.2lbs Bruto: 5.5lbs
Beschrijving

Sonifex Redbox RB-0A3 Studio On-Air Switcher

De RB-OA3 is een 1U on-air switcher voor rack montage met één versterking die drie stereoparen tussen drie studio’s kan schakelen. Elke studio kan het transmissiepad beheren samen met twee perifere paden voor apparatuur zoals een codec of hybride en er is ook een “Last studio to offer” bus, die naadloze en continue uitzendingen mogelijk maakt vanuit elk radionetwerk met meerdere studio’s. Met een “sustain”-modus kan een ondersteunend systeem, zoals een pc-automatiseringssysteem, de uitzending besturen. Meerdere RB-OA3 eenheden kunnen op elkaar aangesloten worden om meer studio’s of meer stereoparen te schakelen.

  • Regelt het schakelen tussen aanbieden en accepteren voor 3 studio’s.
  • Schakelt 3 stereo bidirectionele kanalen, bijv. studio-uitgang, codec clean-feeds, telco-feeds.
  • Heeft een stereo transformator pad, bijvoorbeeld voor een afspeelsysteem.
  • Met de continuïteitsmodus kun je overschakelen van/naar een PC afspeelsysteem.
  • Schakelen met vergrendelende relais betekent dat het transmissie pad intact blijft bij stroomuitval.
  • Kan worden uitgebreid om 6 stereokanalen te schakelen tussen 5 studio’s.

Er wordt geschakeld met behulp van relais, behalve de “laatst aangeboden studio” die wordt geschakeld met een analoge schakelaar. Het transmissie pad wordt geschakeld met behulp van vergrendelende relais. Dit betekent dat als de voeding van de eenheid uitvalt, het transmissie pad geselecteerd blijft.

Alle studio’s worden aangesloten met 25-weg D-types voor elektronisch gebalanceerde audiosignalen en de bediening gebeurt met 15-weg D-types, die worden aangesloten op een externe bedieningseenheid zoals het Sonifex S2-MTBS mixerbedieningspaneel. Een transmissiemix aansluiting is inbegrepen om audio die algemeen is voor alle studio’s te mixen in het transmissie pad. Dit kan bijvoorbeeld worden gebruikt voor jingles of advertenties. Met de RB-OA3 kan ook een profanity delay worden ingesteld die door alle aangesloten studio’s wordt gedeeld.

Elke studio heeft de mogelijkheid om de transmissie aan te bieden. Zodra de uitzending is aangeboden, wordt deze doorgegeven aan de andere studio’s via de “laatste studio die heeft aangeboden”-bus. Het volgende geplande station kan dan de transmissie vervagen en op het juiste moment accepteren, wat betekent dat de transmissie continu kan zijn.

De “sustain”-modus kan gebruikt worden om een geautomatiseerde studio te bedienen, zoals een nachtelijk muzieksysteem. In dit geval schakelt de bediening van het station over naar het geautomatiseerde systeem door de knop Aanbieding een aantal seconden ingedrukt te houden, wat vooraf wordt bepaald door een kalibratieroutine. Hierdoor wordt de overblijvende studio geselecteerd, ingesteld als studio drie, die onmiddellijk de controle teruggeeft aan alle overblijvende studio’s. Elke studio kan dan akkoord gaan met het hervatten van orthodoxe uitzendingen.

De RB-OA3 kan worden uitgebreid om te schakelen tussen maximaal 5 studio’s of maximaal 6 stereoparen door een aantal eenheden met elkaar te verbinden via RJ45 seriële aansluitingen. Met de toevoeging van een enkele eenheid kunnen 2 extra studio’s in de “studio”-modus het transmissie pad en extra apparatuur beheren. Als de uitbreiding in “bus”-modus gebeurt, kunnen drie extra stereokanalen worden toegevoegd. 4 x RB-OA3 units kunnen samen aangesloten worden om 6 stereoparen te schakelen tussen maximaal 5 studio’s.

De modi worden geconfigureerd door middel van dip schakelaar configuraties aan de achterkant van elke unit. Twee dipswitches regelen de ID van de unit en er zijn twee schakelaars die beslissen tussen “studio” en “bus” modes. Een masterunit, gedefinieerd door een vooraf ingestelde ID, voert alle communicatie tussen alle units.

Specificaties
Technische specificaties voor RB-OA3
Transmissie en perifeer pad:
Relais worden gebruikt om deze specifieke paden te schakelen, wat leidt tot een passief, transparant audiopad.
LSO Pad:
Ingangsimpedantie: >20kΩ
Uitgangsimpedantie: <50Ω
Versterkingsbereik: Eenheidswinst
Frequentiebereik: 20Hz tot 20kHz ±0,1dB
Common Mode Afwijzing: < -66dB normaal gesproken
Vervorming: 0,01%THD @ 1kHz
Lawaai: -100dB uniforme versterking, ref 8dBu
Mix Audio Transformator Specificaties:
Common Mode Afwijzing: < -64dB @ 10kHz
Vervorming: 0,5% THD ref 17dBu @ 40Hz
Bandbreedte: ±0,5dBu 10Hz tot 36kHz
Verbindingen
Studio I/O: 3 x 25-polige D-contactdoos (vrouwelijk)
Overdracht I/O: 1 x 25-polige D-contactdoos (vrouwelijk)
Dump/vertragingsregeling: 1 x 9-weg D-type stekker (mannetje)
Studiobesturing: 3 x 15-polige D-bussen (vrouwelijk)
LSO Uitbreidingspoort: 1 x 9-voudig D-type stopcontact (vrouwelijk)
Mengingang: 1 x 9-voudig D-type stopcontact (vrouwelijk)
Seriële poorten: 2 x RJ45
Netvoeding: Gefilterd IEC, schakelbaar 110V-120V of 220-240V, gezekerd, maximaal 9W
Zekeringswaarde: Overspanningsbeveiliging 1A 20 x 5mm
Type apparatuur
RB-OA3: 3 Studio on-air switcher
Fysieke specificatie
Afmetingen (onbewerkt): 48cm (B) x 15,8cm (D) x 4,2cm (H) (1U)
19″ (B) x 6,2″ (D) x 1,7″ (H) (1U)
Afmetingen (in doos): 59cm (B) x 27,5cm (D) x 11cm (H)
23,2″ (B) x 10,8″ (D) x 4,3″ (H)
Gewicht: Netto: 1,9kg Bruto: 2,5kg
Netto: 4.2lbs Bruto: 5.5lbs
